PII-5020K
PIISUN
| 数量： | |
|---|---|
。 - 以太网扩展器上的HDMI支持HDMI 1.4&1.3信号/深色36bit/xv-ycc/1080p 24fs/dts-hd.v-ycc/1080p 24fs/dts-HD。
- 通过CAT6/CAT7 LAN电缆发射200英尺的距离。通过CAT5E电缆进行165英尺的传输距离。 零视频延迟。注意：我们建议将直接HDMI与HDMI连接使用，避免不惜一切代价使用信号转换器或适配器。
-HDCP 1.2/1.4; 1080p/1080i/720p/576p/576i/480p/480i;支持3D视频
& - 36位（CAT7）; 24位（CAT6）;仅支持2通道PCM音频。支持Dolby Digital / DTS通过右显示设备复制的EDID如果通过。
单光纤上的HDMI扩展器（20公里）
（全高清1080p TCP/IP）
为您的生活带来高度定义！
感谢您购买此产品。为了获得最佳性能和安全性，请在连接，操作或调整此产品之前仔细阅读这些说明。请保留本手册以备将来参考。
概述：
单以太网扩展器上的HDMI 能够将1080p 60Hz音频/视频信号扩展到200英尺。这是典型HDMI电缆的传输距离四次。享受深色视频和无损压缩音频，并利用EDID副本功能消除设置中可能发生的任何不兼容问题。该项目是A/V配电室的绝佳补充，它很容易安装使其非常适合任何住宅或商业装置。
规格：
•传输距离长达200英尺。在单以太网电缆上。 （对于最大距离，使用CAT6/7电缆）
•支持最多36bits的深色
•无损压缩数字音频
•数据传输速度：6.75Gbps
•EDID复制功能以避免不兼容问题
2.0功能
1.信号传输：TX和RX扩展器之间连接了最多20000米的SC光纤（推荐）电缆，而不是HDMI电缆。
2.支持HDMI1.3，HDCP 1.2符合协议。
3.支持输入/输出分辨率：480p，576p，720p，1080p。
4.支持点对点模式，一个点对多模式。
5.合规性TCP/IP One发射器和多个接收器，最多253个接收器。
6.支撑红外控制，您可以通过遥控器控制接收站点的STB或蓝射线DVD。
7.支持IR遥控器20〜60KHz，NEC。
8.在几分钟内安装，没有质量损失。
规格
HDMI版本--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- hdmi1.3a
Transmitter Input Port --------------------------------------------------HDMIx1(AF)
Transmitter Output Ports -------------------HDMIx1(AF),SC Fiberx1,IR TXx1
Receiver Input Ports------------------------------------------SC Fiberx1,IR RXx1
Receiver Output Port----------------------------------------------------HDMIx1(AF)
频率带宽------------------------------------------------------- 2.25Gbps（单链接）
输入/输出分辨率--------------------------------------------------------------------- 480p，576p，720p，1080p
音频------------------------------------------------------------------------------------- 32kHz，44.1kHz，48kHz
IR遥控器------------------------------------------------------------------------------- 20〜60kHz; NEC
ESD保护人体模型--------------------±8KV（气隙排放）
±4KV（接触放电）
工作温度------------------------------------------ 0˚C〜40˚C / 32˚F〜104˚F
储存温度---------------------------------------------------20˚C〜60˚C / -4˚F〜140˚F
相对湿度------------------------------------------- 20〜90％RH（非调节）
Dimensions (mm)-----------------------------------------------------------120x73x22

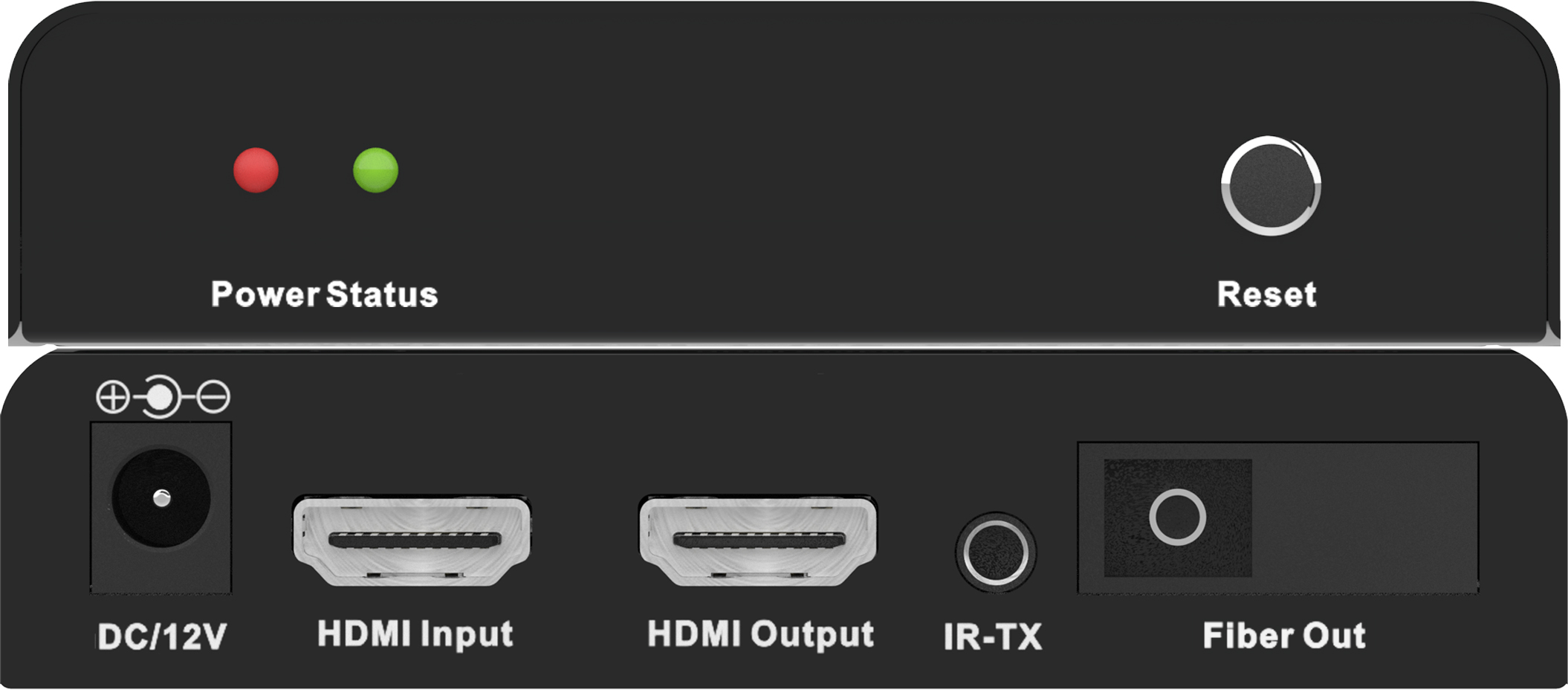

发射机面板

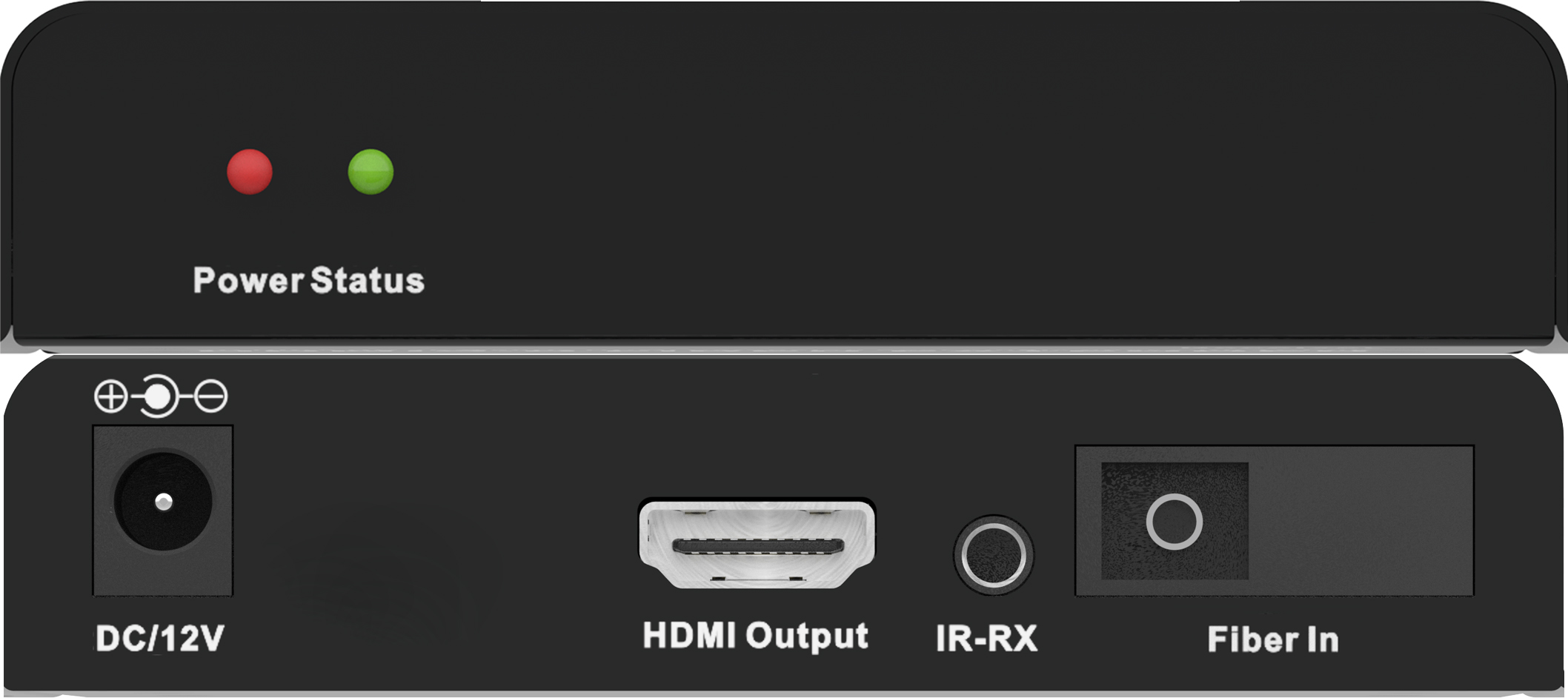

接收器面板
连接并操作
安装之前，请确保您希望连接的所有设备已关闭。
6.01.将HDMI信号源连接到HDMI扩展器的发射器。
6.02.使用光纤电缆（建议：SC）连接发射器和接收器
HDMI扩展器。
6.03.将显示设备与HDMI连接器连接到接收器
HDMI扩展器。
6.04。在所有连接的设备上的功率，选择显示设备的输入
到其HDMI频道。
发射器和接收器一通过n应用程序，n最多可以253。
7.0安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插上或拔下信号电缆，并且不经常插入，拔下或摇动它们。
2.2.不应将设备放置在阳光下，雨水和潮湿或未 通风的环境下。
3.液体项目不应放在设备上。
4.请勿在热源附近安装设备，例如火灾，电源或其他产生热量的放大器。
5.除将电缆连接到端口外，不要将金属或其他物体插入设备。
6.不要自己拆除设备；专业维护人员应维护它。
