该连接器设计为6分并利用UL2464 24 AWG接口详细信息，可耐用，可确保有效的信号传输。它带有FTDI驱动程序，可以轻松安装和与各种操作系统的兼容性。它支持虚拟COM端口，提供了一种方便的设备之间通信手段。最大功率输出为5V/50mA，可确保连接设备的足够电源。

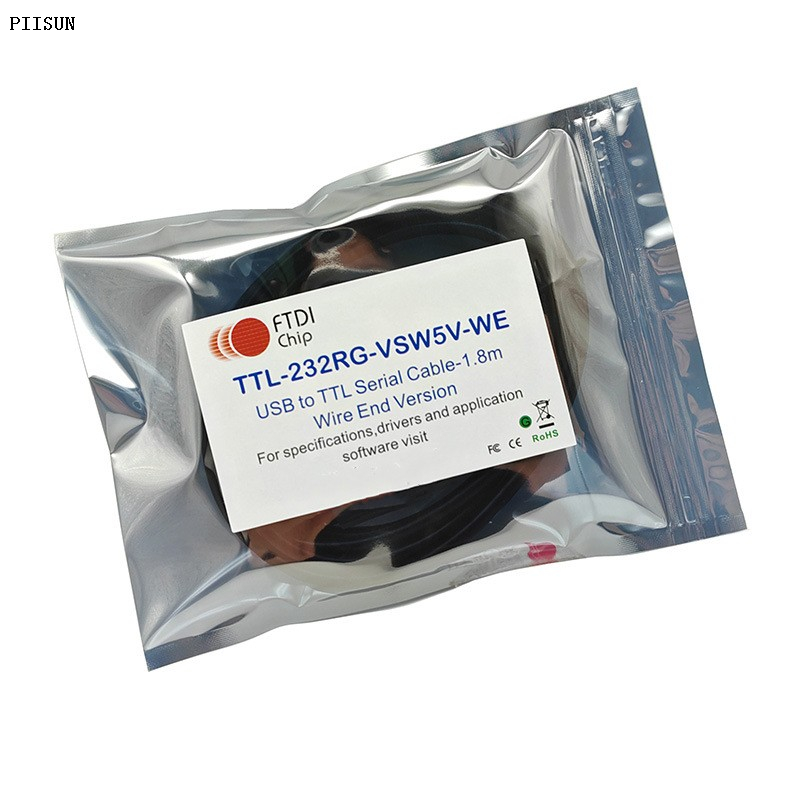

TTL-232RG-VSW5V-WE模型专门设计用于支持5V TTL级的UART信号，使其适用于广泛的应用。该连接器由生产高质量电子产品而闻名的知名品牌Piisun生产，可靠且值得信赖。它具有英语语言，设计具有专业语气，可确保清晰有效的沟通。
典型的应用
•USB到串行TTL级转换器
•将遗产外围设备升级为USB
•接口微控制器UART或I/O到USB
•接口FPGA / PLD到USB
•与FTDI VDRIVE2或VMUSIC2模块的接口。
•接口USB与Note-sta
替换Max232类型级变速器，允许通过USB将产品直接连接到PC
•USB仪器PC接口
•USB工业控制
•USB软件 /硬件加密加密狗
下表1.1给出了可用TTL-232RG通用电缆的详细信息
零件号 | 描述 | 结束连接器* | 电缆详细信息 |
TTL-232RG-VSW3V3-WE | USB到具有 +3.3V | 电线结束 （无连接器） | 6核， 26AWG，直径= 5mm |
TTL-232RG-VSW3V3-PCB | USB到具有 +3.3V TTL级UART信号的UART电缆 。 VCC上50mA的最大输出 | N/A （无连接器） | N/A（无电缆）PCB |

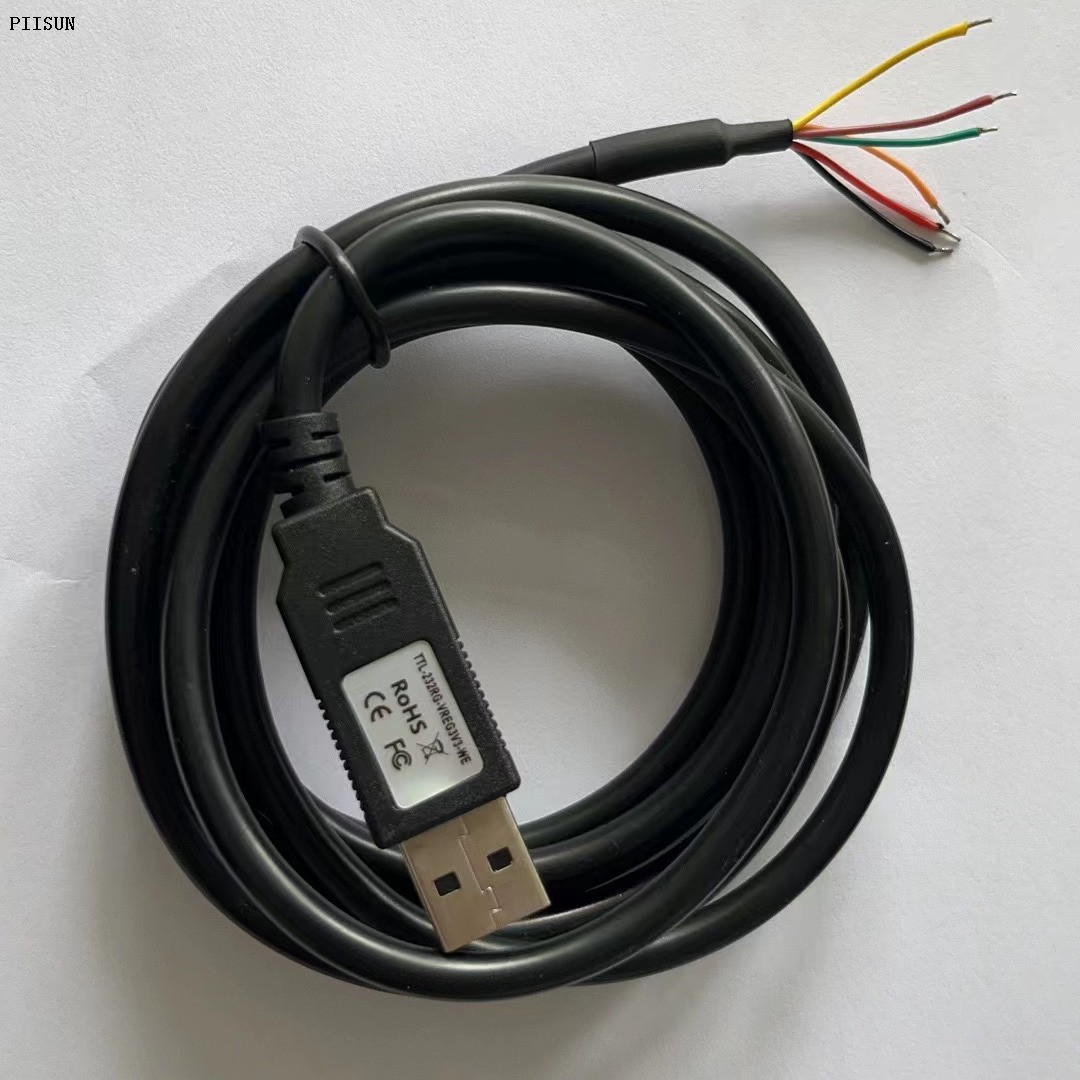

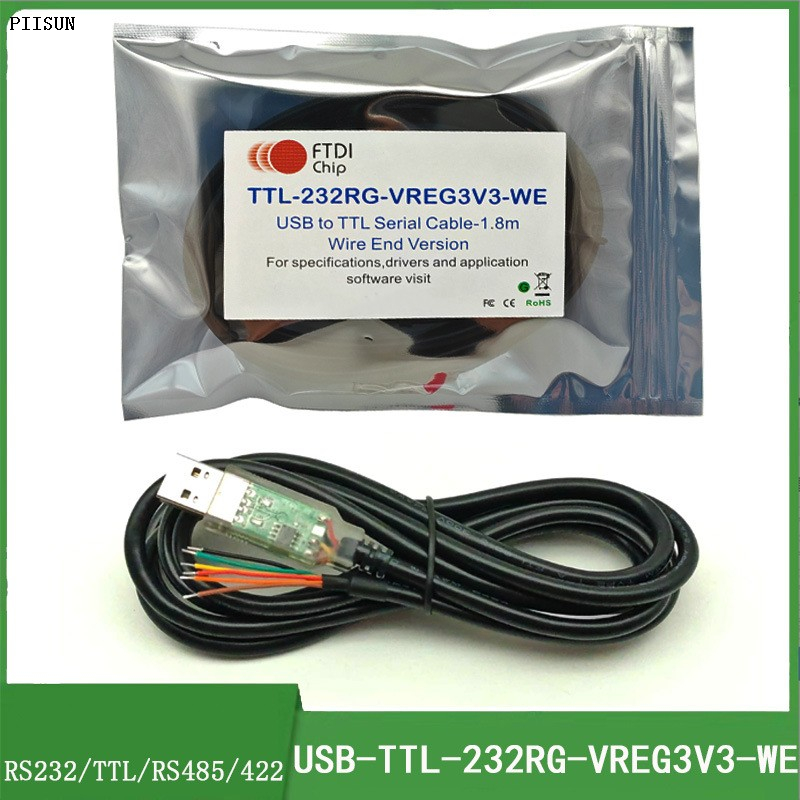

TTL-232RG-VREG3V3-WE | USB到具有 +3.3V TTL级UART信号的UART电缆 。 VCC上250mA的最大输出 | 电线结束 （无连接器） | 6核， 26 AWG，直径= 5mm |

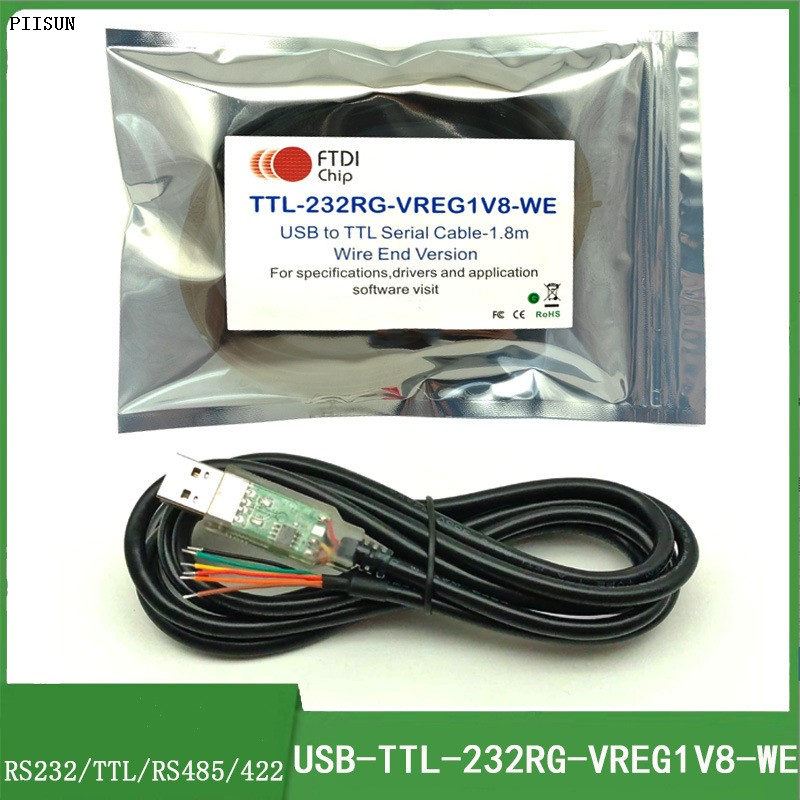

TTL-232RG-VREG1V8-WE | USB到具有 +1.8V | 电线结束 （无连接器） | 6核， 26 AWG，直径= 5mm |
TTL-232RG-VSW5V-WE | USB到UART电缆，最多可达5V TTL级别的 UART信号。 VCC上450mA的最大输出 | 电线结束 （无连接器） | 6核， 26 AWG，直径= 5mm |

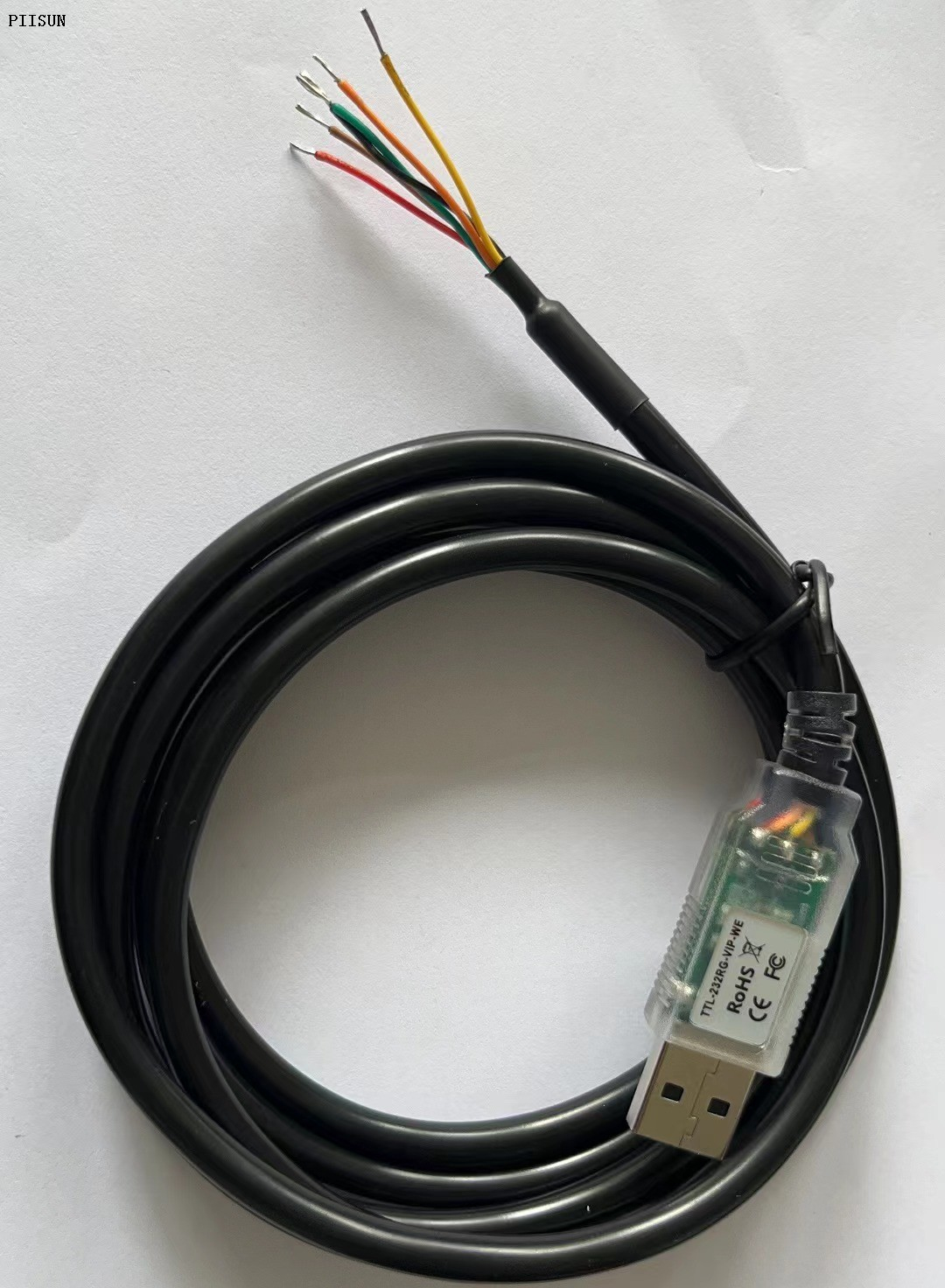

TTL-232RG-VIP-WE | UART电缆的UART电缆具有 UART信号的TTL电压级别 | 电线结束 （无连接器） | 6核， 26 AWG，直径= 5mm |
特征
•TTL-232RG通用转换器电缆提供了具有各种逻辑级别的TTL串行接口。 •FT232RQ上的船上为异步串行数据传输接口提供了单个芯片USB。
•电缆USB中电子设备处理的整个USB协议。
•直接连接到微控制器UART或I/O引脚。
•UART接口支持7或8个数据位，1或2个停止位和奇数 /偶数 /标记 /空间 /无奇偶校验。
•完全辅助的硬件（RTS＃ / CTS＃）或X-ON / X-OFF软件握手。
•在TTL级别上，数据传输速率从300 baud到3 mbaud。
•内部EEPROM，具有可写入的区域。
•范围的输出驱动电压1.8V至5.0V安全的TTL输入使TTL-232RG易于接口到5.0V MCU。
•FTDI的免版税VCP允许作为标准模拟COM端口进行通信，而D2XX“直接”驱动程序提供DLL应用程序编程接口。
支持FT232RQ FTDICHIP-ID™功能，以提高安全性。
•电压输出功率允许外部逻辑从USB端口供电。
•电缆可用于接受应用程序接口逻辑的IO电压，使用户可以提供IO电压级别。
•6方式输出提供TX，RX，RTS＃，CTS＃，VCC和GND。
•低USB带宽消耗。
•UHCI / OHCI / EHCI主机控制器兼容。
•USB 2.0（12MB/s）全速兼容。
•-40°C至 +85°C工作温度范围。
•电缆长度为1.80m（6英尺）。
自定义版本也可用（可遵守量施肥）。
