HDMI分离器
网络电缆上的HDMI分离器
（3D Full HD 1080p）
为您的生活带来高度定义！
感谢您购买我们的产品。为了确保安全性和多年无故障操作，请在使用此产品之前仔细阅读手册。
1.0 介绍：
HDMI分离器是一种可以分发HDMI信号的产品，而不会损失一个或多个高清显示器（例如HDTV）。它可以最佳效果优化您的家庭影院系统。
HDMI信号是从DVD，卫星接收器，机顶盒，DV摄像头，A/V接收器和其他HDMI设备等源设备中分发的，启用了高清显示设备，例如HDTV和HDMI平面面板显示。
2.0 特征：
1.一个HDMI输入信号分为多个HDMI接收器设备（输出为RJ45）。
2.符合HDMI 1.3规格。它适用于具有HDMI端口或数字端口的DVD和HDTV等源设备和高清显示设备， 并且符合HDCP协议。
3.支持高达480i/p，576i/p，720i/p，1080i/p的高分辨率。
4.支持30/36黑暗，扩展的彩色空间支持，包括：SYCC601，Adobe RGB，Adobe YCC601。
5.Blu-ray DVD 24/50/60FS/HD-DVD/XVYCC。
6.Audio格式DTS-HD/DOLBY-TRUEHD/LPCM7.1/DTS/DOLBY-AC3和DSD。
7.扩展传输距离并改善传输信号。
8.支持EDID设置。
9.Support 20〜60kHz ir工作。
10.支持输出高达60米CAT6电缆。
11.金属外壳设计和整体屏蔽而没有信号干扰。
12.电源（请参阅技术参数）。
3.0 包装配件：
1. HDMI Splitter------------------------------------------------------1 PCS
2。HDMI接收器-----------------------------------------------------------------（2/4/8）PCS
3。DC电源适配器--------------------------------------------------------（3/5/9）PCS
4. IR-TX Cable-------------------------------------------------------1 PCS
5。ir-rx电缆--------------------------------------------------------------------（2/4/8）PCS
6. User Manual-------------------------------------------------------1 PCS
HDMI分离器1分之10 -1x10 HDMI分离器同时将音频和视频信号从单个来源分发到10 HDMI。它可以与所有HDMI集成设备（例如PC，笔记本电脑，消防棒，游戏机（Xbox 360，Xbox One，PS3，PS4 / 5），投影仪，电视接收器，电视（包括Apple TV / Samsung TV等），VR等一起使用。支持所有常见的音频格式。
高分辨率 - 支持高达4K（3840*2160/ 30Hz）的高分辨率，包括1080p/ 1080i/ 720p/ 720p/ 576p/ 576p/ 576i/ 480p/ 480p/ 480p/ 480i .Support .Support 8 -CHANNEL 8 -CHANNEL LPCM，24BIT/ 192KHz视频。
数字音频格式-Blu-ray DVD，HD-DVD。它适用于具有HDMI接口或数字接口的源设备和高清显示终端设备，例如蓝光播放器和HDTV。数字音频格式，如DTS-HD/Dolby-Truehd/lpcm7.1/dts/dts/dts/dolby-ac3/dsd/dlpcm7.1
插件播放 - 同时将十个HDMI电视连接到同一视频源。它将向所有显示器输出相同的分辨率。
HDMI电缆 - 信号源输入电缆的长度可以为1-10m（16英尺），输出电缆可以为1-15m（48英尺）.19+1AWG26 PIN标准HDMI电缆。
信号速度和功率适配器格式-HDMI分离器提供10.2 Gbps带宽，用于广泛使用。允许您复制屏幕到不同的房间。输入：AC（50Hz，60Hz）100V-240V输出：DC12V/2A
场合和活动 - 非常适合电视市场，集团会议，广告，办公室，多媒体，学习，财务证券，演示，视频教学，警察监视，视频广播系统。
4.0 面板简介
（4.1 HDMI 1x2分离器网络电缆）

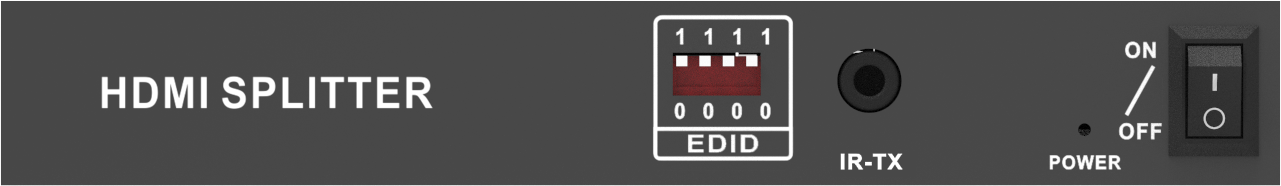

EDID ----------------------------------------------------------------------------------------------------------------------------------------------------------》
IR-TX ----------------------------------------------------IR transmitter port
Power --------------------------------------------Power status indication
ON/OFF ----------------------------------------------------------------------------- - 电源按钮
DC/5V ----------------------------------------------------DC 5V Input Port
HDMI INPUT----------------------------------------------HDMI Input Port

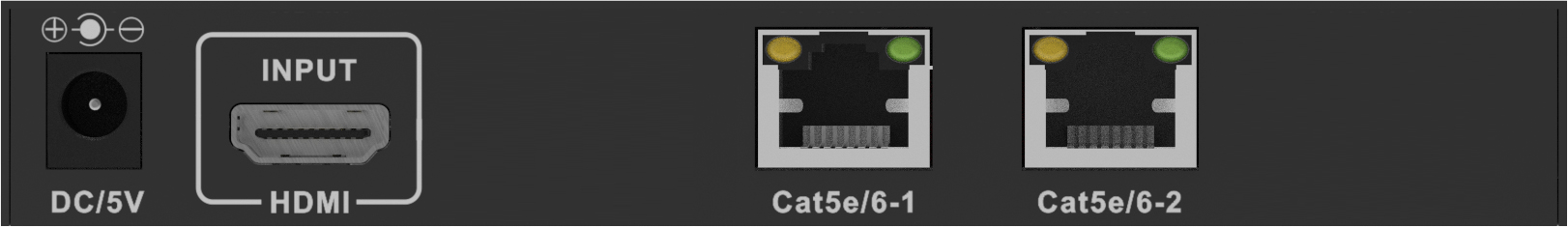

Cat5e/6-1-2 -----------------------------Cat5e/1-2: RJ45 Output Ports
（4.2 HDMI 1x4分离器网络电缆）
EDID ----------------------------------------------------------------------------------------------------------------------------------------------------------》
IR-TX ----------------------------------------------------IR transmitter port
Power --------------------------------------------Power status indication
ON/OFF ----------------------------------------------------------------------------- - 电源按钮
DC/5V ----------------------------------------------------DC 5V Input Port
HDMI INPUT----------------------------------------------HDMI Input Port

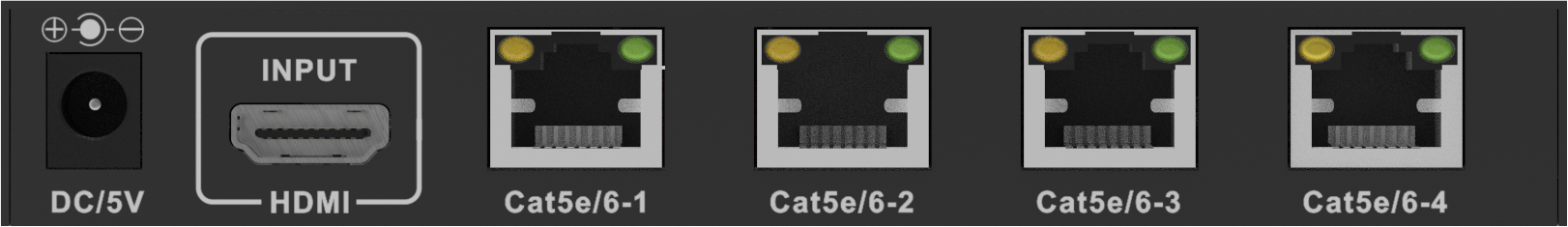

Cat5e/6-1-4 -----------------------------Cat5e/1-4: RJ45 Output Ports

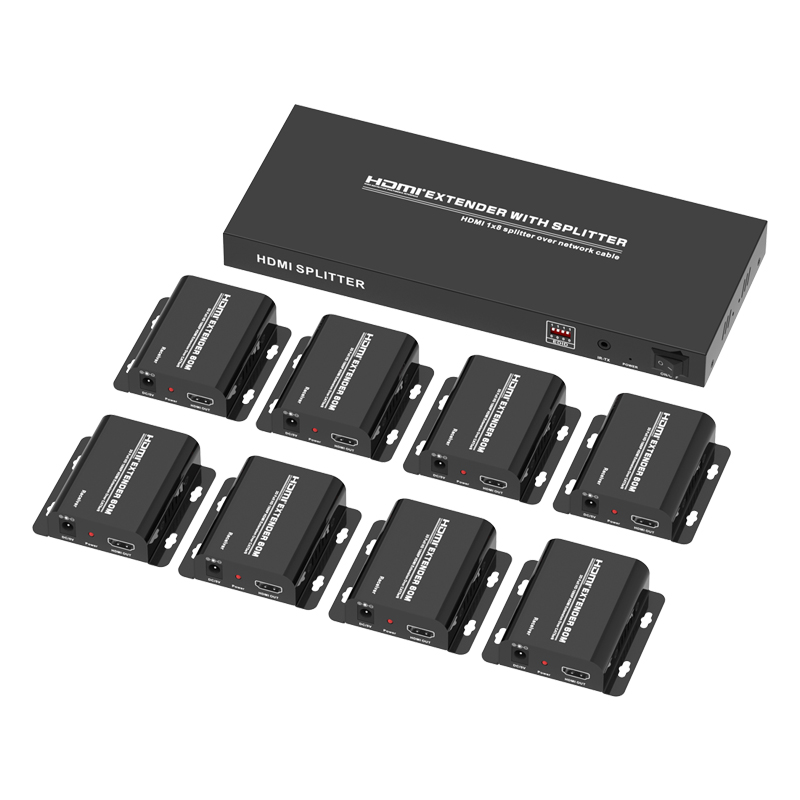

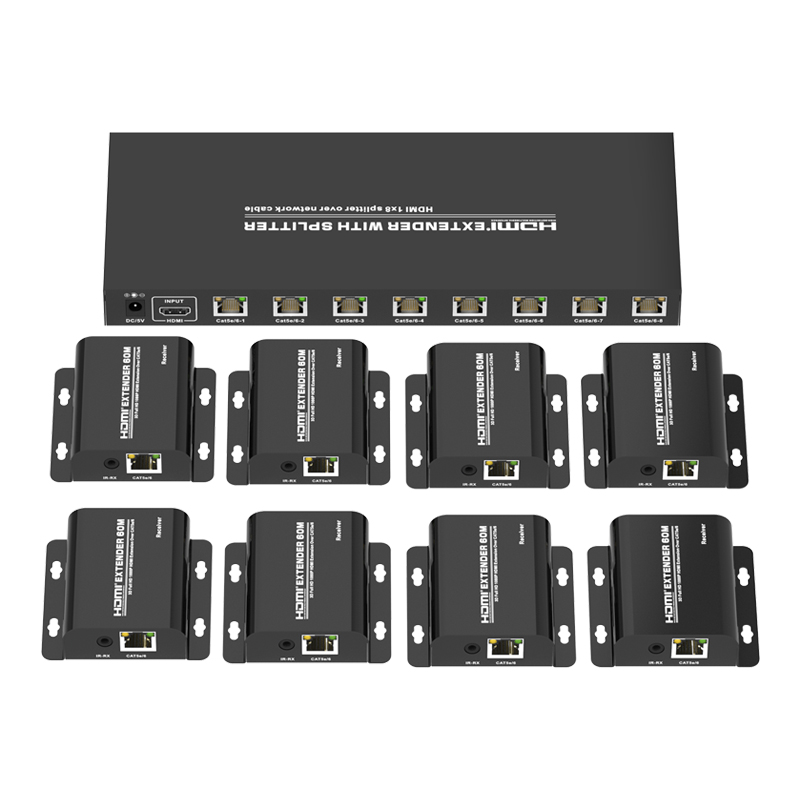

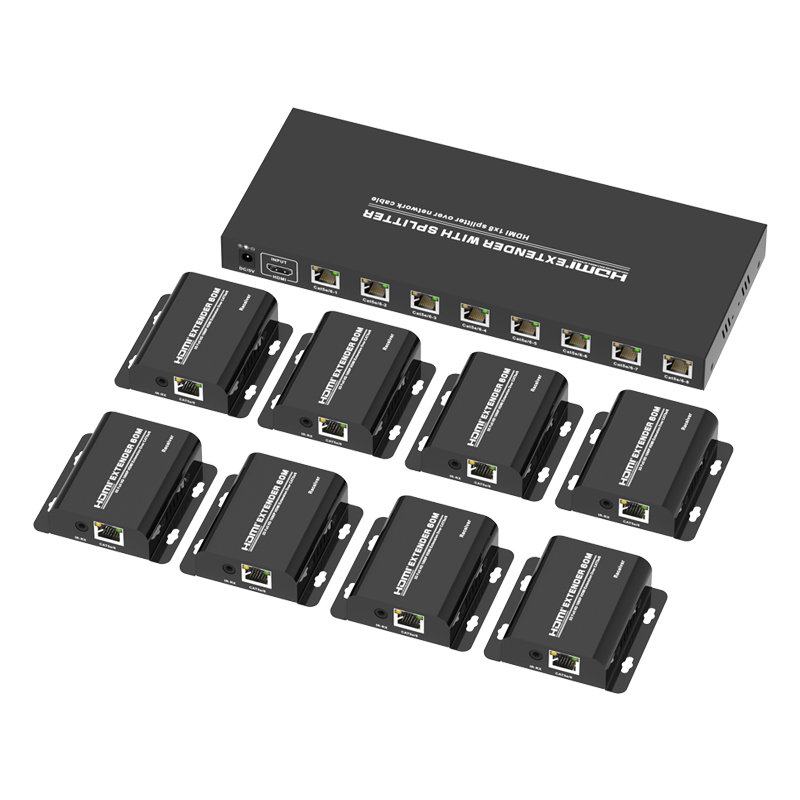

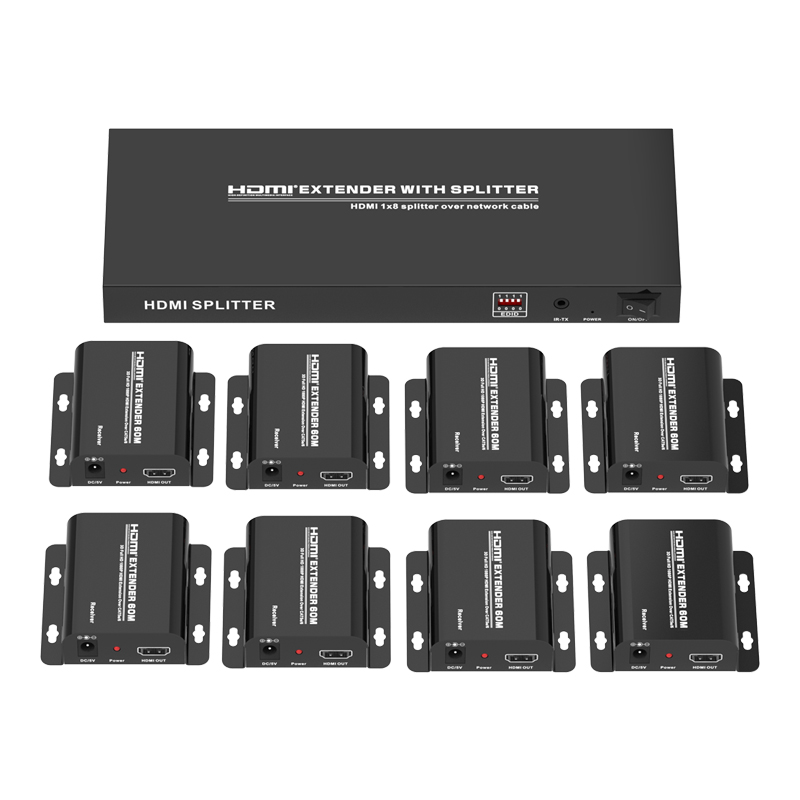

（4.3 HDMI 1x8分离器网络电缆）
EDID ----------------------------------------------------------------------------------------------------------------------------------------------------------》
IR-TX ----------------------------------------------------IR transmitter port
Power --------------------------------------------Power status indication
ON/OFF ----------------------------------------------------------------------------- - 电源按钮
DC/5V ----------------------------------------------------DC 5V Input Port
HDMI INPUT----------------------------------------------HDMI Input Port
Cat5e/6-1-8 -----------------------------Cat5e/1-8: RJ45 Output Ports

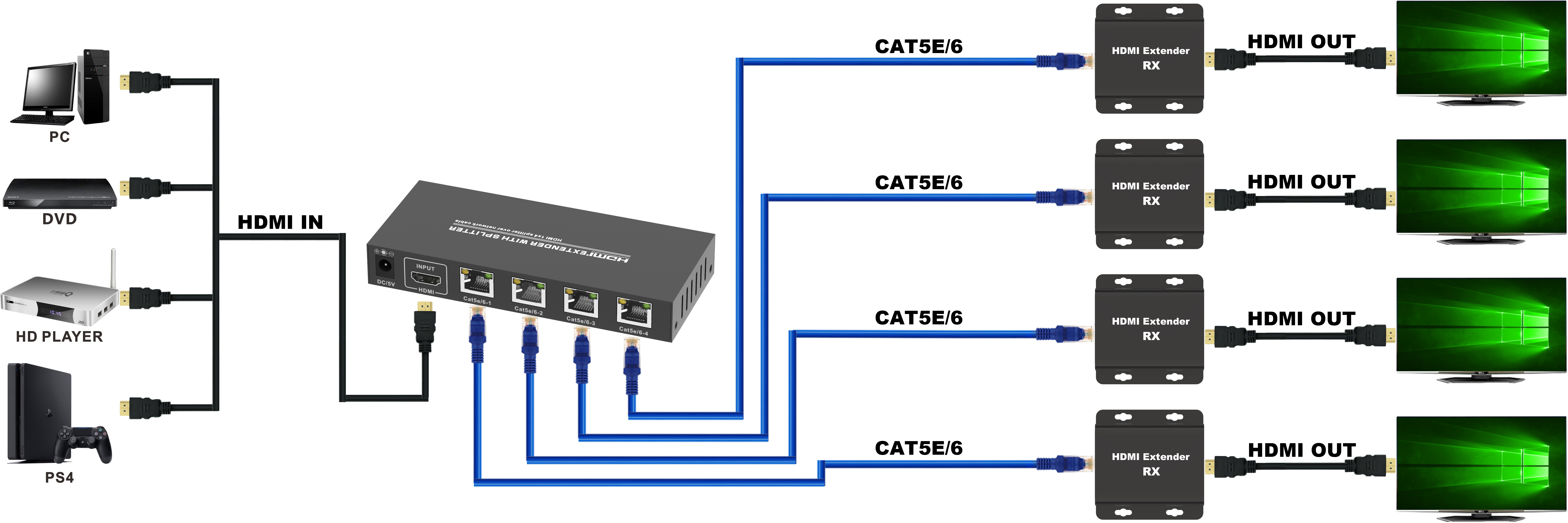

5.0连接图
使用分离器和接收器配对，您可以通过CAT5E/6电缆将HDMI信号传输到60米。
5.01在拆分器的信号源和输入端口之间连接HDMI电缆。
5.02在分离器和接收器的输出端口之间连接网络电缆。
5.03在接收器和HDTV的输出端口之间连接HDMI电缆。
5.04连接分离器和接收器电源适配器。
5.05打开信号源和HDTV的功率，然后起作用。
说明：输入或输出设备的不同品牌，长度
连接电缆也会有所不同。
6.0技术参数
产品 | HDMI 1x2分离器 | HDMI 1x4分离器 | HDMI 1x8分离器 |
HDMI源输入端口 | 1 | 1 | 1 |
显示设备输出（RJ45） | 2 | 4 | 8 |
HDMI分辨率（最大3D/1080p@60Hz） | √ | √ | √ |
视频颜色格式 | 24/30/36bit | 24/30/36bit | 24/30/36bit |
音频格式 （DTS-HD/DOLBY-TRUEHD/LPC7.1/DTS/DOLBY-AC3/DSD） | √ | √ | √ |
最大带宽度 | 250MHz | 250MHz | 250MHz |
最大波特率 | 6.25Gbps | 6.25Gbps | 6.25Gbps |
输入/输出TMDS信号 | 0.5-1.5伏特PP（TTL） | 0.5-1.5伏特PP（TTL） | 0.5-1.5伏特PP（TTL） |
输入/输出DDC信号 | 5伏PP（TTL） | 5伏PP（TTL） | 5伏PP（TTL） |
HDMI电缆距离 （＜5m 28AWG HDMI标准电缆） | √ | √ | √ |
网络电缆距离 （＜60m 23AWG CAT5E/6标准电缆） | （8p8c） RJ45连接器 | （8p8c） RJ45连接器 | （8p8c） RJ45连接器 |
最大工作电流 | 500mA | 800mA | 1500mA |
分离器 电源适配器输入/输出格式 | 输入：AC（100-240V） 输出：DC（5V 1A） | 输入：AC（100-240V） 输出：DC（5V 1A） | 输入：AC（100-240V） 输出：DC（5V 2A） |
接收者 电源适配器输入/输出格式 | 输入：AC（100-240V） 输出：DC（5V 1A） | 输入：AC（100-240V） 输出：DC（5V 1A） | 输入：AC（100-240V） 输出：DC（5V 1A） |
操作温度 | 0-70℃ | 0-70℃ | 0-70℃ |
维度（LXWXH）-Splitter | 149x64x21.5（mm） | 149x64x21.5（mm） | 277x110x25（mm） |
维度（LXWXH） - 接收器 | 77x75x22（mm） | 77x75x22（mm） | 77x75x22（mm） |
净重（分离器+接收器） | 450克 | 650克 | 1550g |
7.0 EDID选择器：通过EDID选择器选择HDMI输出信号格式。
数字 | EDID选择器 | 描述 |
1 | 0000 | 2d，1080p，立体声审判-2.0 |
2 | 0001 | 2d，1080p，dolby-dts-5.1 |
3 | 0010 | 2d，1080p，HD-Audio-7.1 |
4 | 0100 | 3D，1080p，立体声审判-2.0 |
5 | 1000 | 3D，1080p，Dolby-DTS-5.1 |
6 | 1100 | 3D，1080p，HD-Audio-7.1 |
其他 | HDMI扩展器 | |
8.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插上或拔下信号电缆，并且不经常插入，拔下或摇动它们。
2.设备不应放在阳光下，雨水和潮湿或未通风的环境下。
3.液体项目不应放在设备上。
4.不要在热源附近安装设备，例如火，电源或其他放大器
产生热量。
5.除将电缆连接到端口外，不要将金属或其他物体插入设备。
6.不要自己拆除设备；它应该由专业人士维护
维护人员。
