PII-5120K
PIISUN
| 数量： | |
|---|---|
该HDMI对光纤系统使用的HDMI用于通过一台带有SC/SC连接器的光纤电缆将高清HDMI信号发送到远程音频/视频传输设备，并带有KVM，并在TX上使用一个本地环。
该设备可以在单个SC/SC单模光纤电缆上实现高达12.4英里（20km）的HDMI信号分布距离。它也可以与多模纤维电缆兼容，在单个SC/SC/SC多模式光纤电缆上，工作距离可以高达500m（1640英尺）。适用于通用纤维类型（S/M和M/M）。
未压缩的信号传输。耐用的金属。双侧散热。广泛用于扩展超高清电源，例如蓝光玩家，游戏机，PC和其他HDMI来源，以远距离显示器，显示器，电视等
支持视频分辨率为1920x1080p@60Hz，支持远程控制的USB键盘和鼠标。
插件，易于安装，无需驱动器。
光学索引：
1。Fiber端口：SC
2.适用于单模光纤9/125和多摩德50/125或62.5/125μm2
。传输距离：单模光纤0-20km（12.4miles）。多模纤维0〜500mmeters（1640ft。）
3。波长：单模1310/1550μm（9/125μm），多模850μm（50/125μm），1310μm（62.5/125μm）
cat5e/cat6/cat7网络电缆的HDMI扩展器最高为492ft HDMI到RJ45电缆KVM循环包含

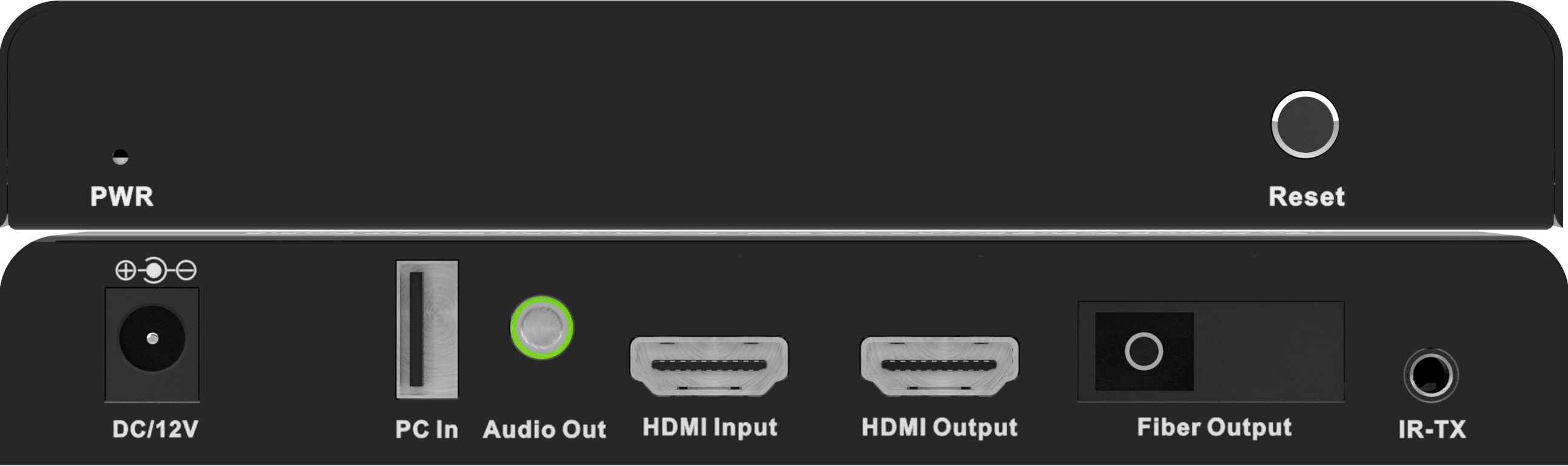

HDMI KVM扩展器 发射器
PWR ------------------------------------------------------------- - 功率指示
重置-------------------------------------------------------------------重置按钮
DC/12V----------------------------------DC Power input interface
PC输入-----------------------------------------------------------------------------------------------------------------------------------------------------》
音频中--------------------------------------------------------------------------------------------------------------------------》立体声输出接口
HDMI输入----------------------------------------------------------------------------------------------------------------------------------------------------------》
HDMI输出---------------------------------------------------------------------------------------------------------------------------------------------
Fiber Output ------------------------------Fiber Output interface
IR-TX ------------------------------------------------IR TX interface

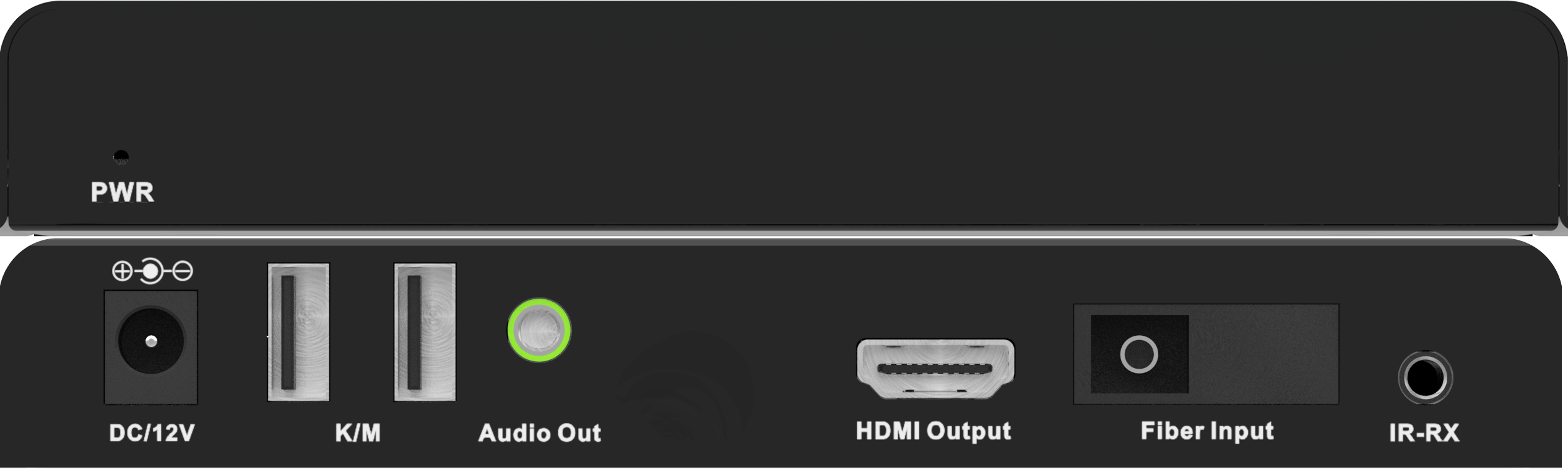

HDMI KVM扩展器接收器
PWR ------------------------------------------------------------- - 功率指示
DC/12V -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
键盘/鼠标--------------------------键盘/鼠标接口
音频-------------------------------------------------------------------------------------------------》立体声输出界面
HDMI输出--------------------------------------------- HDMI输出接口
Fiber Input ------------------------------------Fiber Input interface
IR-RX ------------------------------------------------IR RX interface
6.0 连接和操作
6.01 发射器和接收器一一一个应用程序。
1.将HDMI信号源连接到HDMI KVM扩展器的发射器；
2.将USB信号源连接到HDMI KVM扩展器的发射器；
3.使用光纤电缆（建议：SC光纤）连接发射器和接收器
HDMI KVM扩展器；
4.将显示设备与HDMI连接器连接到接收器
HDMI KVM扩展器；
5.将键盘和鼠标连接到HDMI KVM扩展器的接收器；
6.在所有设备和产品的功能上都可以使用。
6.02 发射器和接收器一通过n应用程序，n最多可以253。
7.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1。请慢慢插入或拔下信号电缆，并且不会经常插入，拔下或摇动它们。
2。不应将设备放在阳光下，雨水和潮湿或未通风的环境下。
3。不应将液体物品放在设备上。
4。请勿在热源附近安装设备，例如火，电源或其他产生热量的放大器。
5。除将电缆连接到端口外，不要将金属或其他物体插入设备。
6。不要自己拆除设备；专业维护人员应维护它。
