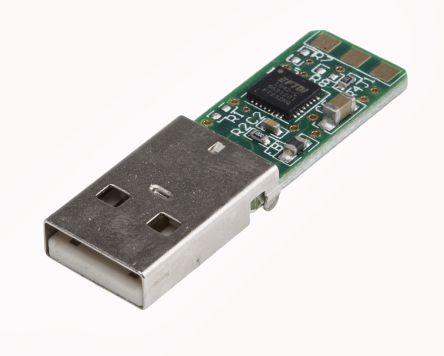

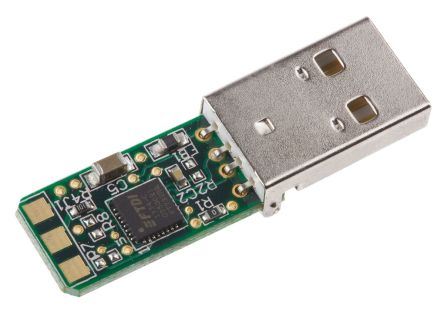

TTL-232R-PCB是TTL串行UART转换器PCB的USB，将FTDI的FT232RQ USB纳入了处理所有USB信号和协议的串行UART接口IC设备。 PCB提供了一种快速，简单的方法，可以将带有TTL级串行接口的设备连接到USB。每个TTL-232R_PCB都使用FT232R加上USB A型连接器的小型内部电子电路板。 FT232R数据表，DS_FT232R，可在http://www.ftdichip.com上获得。 PCB在 + 5V或 + 3.3V的TTL水平上符合ROHS。 PCB是USB供电，USB 2.0全速兼容。每个PCB都支持高达3 MBAUD的数据传输速率，并支持FTDICHIP-ID，并在FT232R中编程了独特的USB序列号。此功能可用于使用PCB创建安全性或密码保护的文件传输访问。
零件号下表1.1给出了可用的TTL-232R-PCB的详细信息。
零件号 | 描述 |

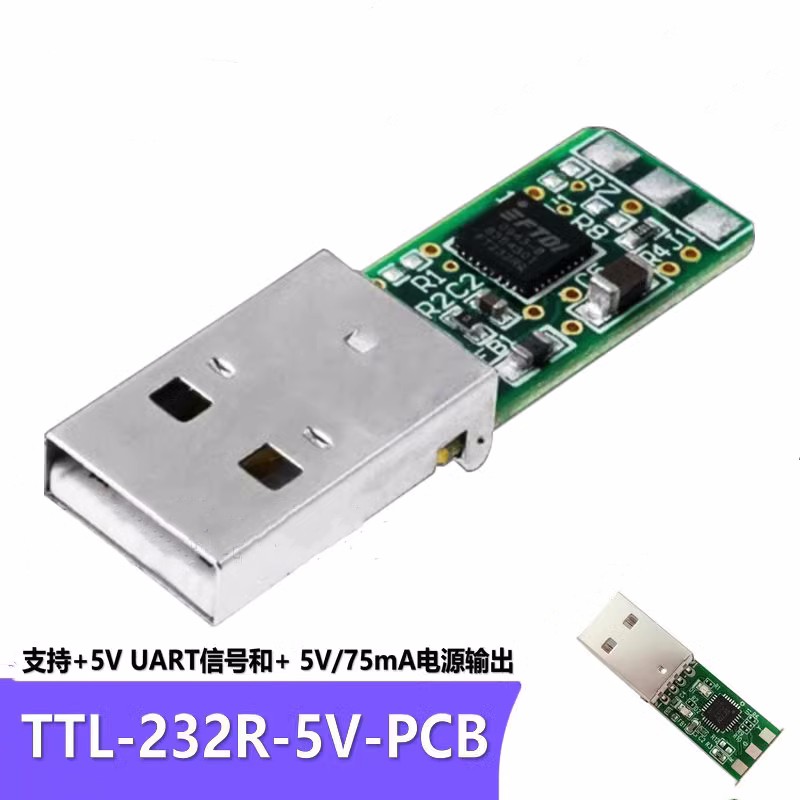

TTL-232R-5V-PCB | USB到具有可选 +5V TTL 级的UART PCB UART |

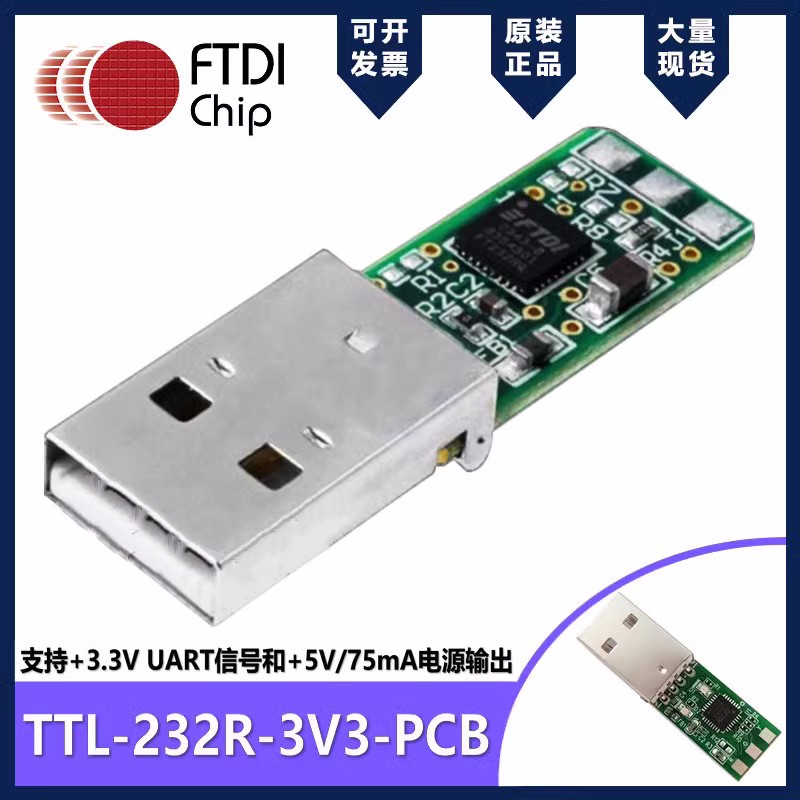

TTL-232R-3V3-PCB | USB到具有可选 +3.3V TTL 级的UART PCB UART信号 |
TTL-232RG- | USB到具有 +3.3V |
USB TTL串行电缆是USB到串行转换器电缆的范围，这些电缆可提供USB和串行UART接口之间的连接性。
所有电缆均具有集成在电缆USB类型“ A”连接器中的FTDI FT232R设备，该连接器可访问UART TRANSMIT（TX），RECERCE（RX），RTS＃，CTS＃，CTS＃，VCC（5V）和GND连接。 所有电缆均完全符合ROHS，并获得了FCC，CE和UKCA的批准。

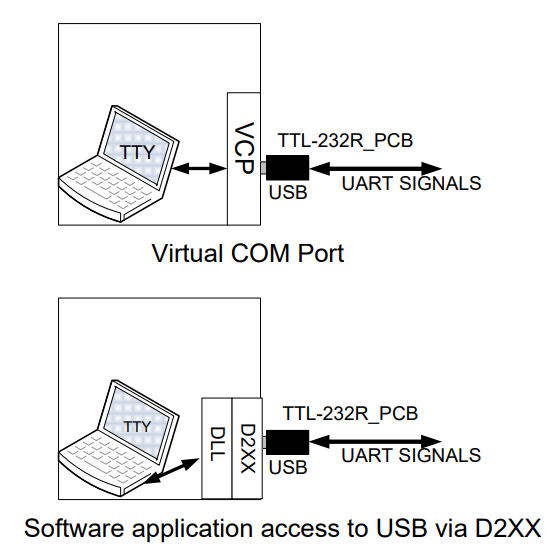

TTL-232R-3V3-PCB/ TTL-232R-5V-PCB是USB到TTL串行UART转换器PCB，将FT232RQ USB纳入了处理所有USB信号和协议的串行UART接口IC。 PCB提供了一种快速，简单的方法，可以将带有TTL级串行接口的设备连接到USB。它包含一个小的内部电子电路板，利用FT232R加上USB类型A连接器。 PCB是USB供电，USB 2.0全速兼容。 PCB支持高达3Mbaud的数据传输速率，并支持FTDICHIP-ID，并在FT232R中编程了独特的USB序列号。此功能可用于使用PCB创建安全性或密码保护的文件传输访问。需要用来使PCB上的FT232R的USB驱动器以VCP的形式出现。然后，这允许用户通过标准PC串行仿真端口与USB接口进行通信。另一个FTDI USB驱动程序D2XX驱动程序也可以与应用程序软件一起使用，以直接通过DLL在PCB上访问FT232R。
· FT232RQ上的船上为异步串行数据传输接口提供单个芯片USB
· 由PCB上的电子设备处理的整个USB协议
· 直接连接到微控制器UART或I/O引脚
· 完全辅助的硬件或X-ON / X-OFF软件握手
· 具有可写入区域的内部EEPROM
· 支持FT232R FTDICHIP-ID功能以提高安全性
· PCB是USB驱动的，无需外部供应
· 3.3V输出允许外部逻辑从USB端口供电
· USB较低的带宽消耗量
· UHCI / OHCI / EHCI主机控制器兼容
典型的应用
USB到串行TTL级转换器
将遗产外围设备升级为USB
接口微控制器UART或I/O到USB
接口FPGA / PLD到USB
替换Max232类型级变速器，允许通过USB将产品直接连接到PC
USB仪器PC接口
USB工业控制
USB软件 /硬件加密加密狗
支持不同的自定义 ，请与我们联系以获取更多详细信息
