HDMI分离器
用户手册
HDMI 1x16分离器
（3D Ultra HD 4KX2K）
为您的生活带来高度定义！
感谢您购买我们的产品。为了确保安全性和多年无故障操作，请在使用此产品之前仔细阅读手册。
1.0简介：
HDMI分离器是一种可以分发HDMI信号的产品，而不会损失一个或多个高清显示器（例如HDTV）。它可以最佳效果优化您的家庭影院系统。
HDMI信号是从DVD，卫星接收器，机顶盒，DV摄像头，A/V接收器和其他HDMI设备等源设备中分发的，启用了高清显示设备，例如HDTV和HDMI平面面板显示。
2.0功能：
1.符合HDMI 1.4规格。它适用于具有HDMI端口或数字端口的DVD和HDTV等源设备和高清显示设备， 并且符合HDCP协议。
2.支持高分辨率，包括480i/p，576i/p，720i/p，1080i/p和4kx2k@25/30Hz
3.支持30/36黑暗，扩展的彩色空间支持，包括：SYCC601，Adobe RGB，adobeycc601
4.Blu-ray DVD 24/50/60FS/HD-DVD/XVYCC。
5.Audio格式DTS-HD/DOLBY-TRUEHD/LPCM7.1/DTS/DOLBY-AC3和DSD。
6.扩展传输距离并改善传输信号。
7.com通过使用HDMI到DVI 适配器使用DVI。
8.插头和 - 玩具。
9.金属外壳设计和整体屏蔽而没有信号干扰。
10.LED表示信号和电源模式。
11.电源（请参阅技术参数）。
12.Support 3d

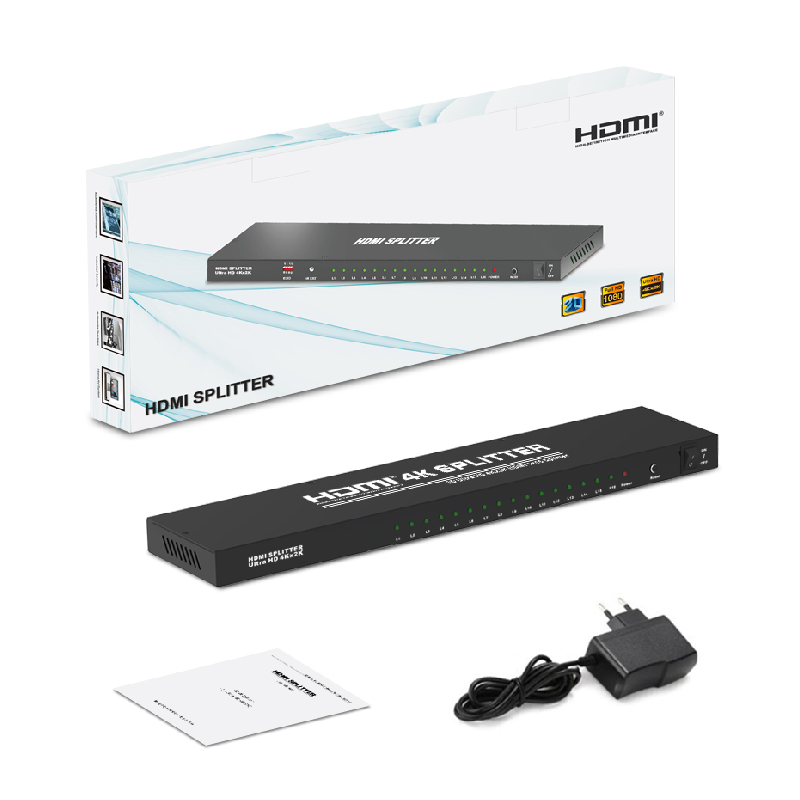

3.0包装配件：
1. HDMI 1×16 Splitter-----------------------------------------------1 Pcs
2. 5V DC Power Adaptor-------------------------------------------1 Pcs
3. User Manual-------------------------------------------------------1 Pcs
4.0技术参数
HDMI源输入端口-------------------------------------------------------------------------------------------------------------------------
Display Device Output Port-------------------------------------------------------------16
Source Port Connector----------------------------------------------------19 PIN HDMI
Display Device Port Connector------------------------------------------19 PIN HDMI
符合HDCP ---------------------------------------------------------------------------------------------------------
Single Link Range--------------------------------------------------------------3840x2160
Input Video Signal------------------------------------------------------0.5-1.0 Volts PP
Input DDC Signal--------------------------------------------------------5 Volts PP(TTL)
深色-------------------------------------------------------------------------------------------------------------- 48位
HDMI版本------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- hdmi1.4
带宽--------------------------------------------------------------------------------------------------------------------------------最高340MHz
信号速度-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------]
The length of input cable------------------------------PS4≤15M；BLUE DVD≤15M
输出电缆的长度-----------------------------------------------------------------------------------------------≤255m
电缆标准--------------------------------------------------------------------------- 26AWG HDMI1.4
垂直频率范围---------------------------------------------------------------------------------- 60Hz
Power Consumption(max.)------------------------------------------------------17.5Watts
操作温度----------------------------------------------------------------------------------------------------0--70℃
Working Voltage-------------------------------------------------------------------------DC 5V
Power Adaptor---------------------------------------------------------------------------5V 3A
Net Weight---------------------------------------------------------------------------------1.3Kg
Dimension: L*W*H(mm)----------------------------------------------------------418x90x25

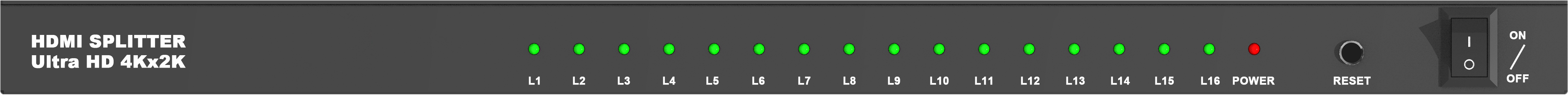

5.0面板简介
L1-L16------------------------------------------HDMI Input Indicator
电源--------------------------------------------------------------------------功率指示器
重置----------------------------------------------------------------------重置按钮
开/关----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》

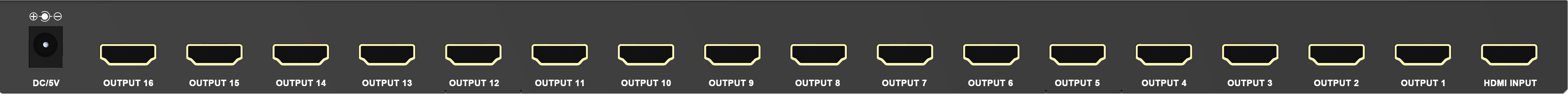

DC/5V ---------------------------------------------------------------------功率输入端口
HDMI Output16-1------------------------------HDMI 1-16 outputs
HDMI Input------------------------------------------HDMI Input port

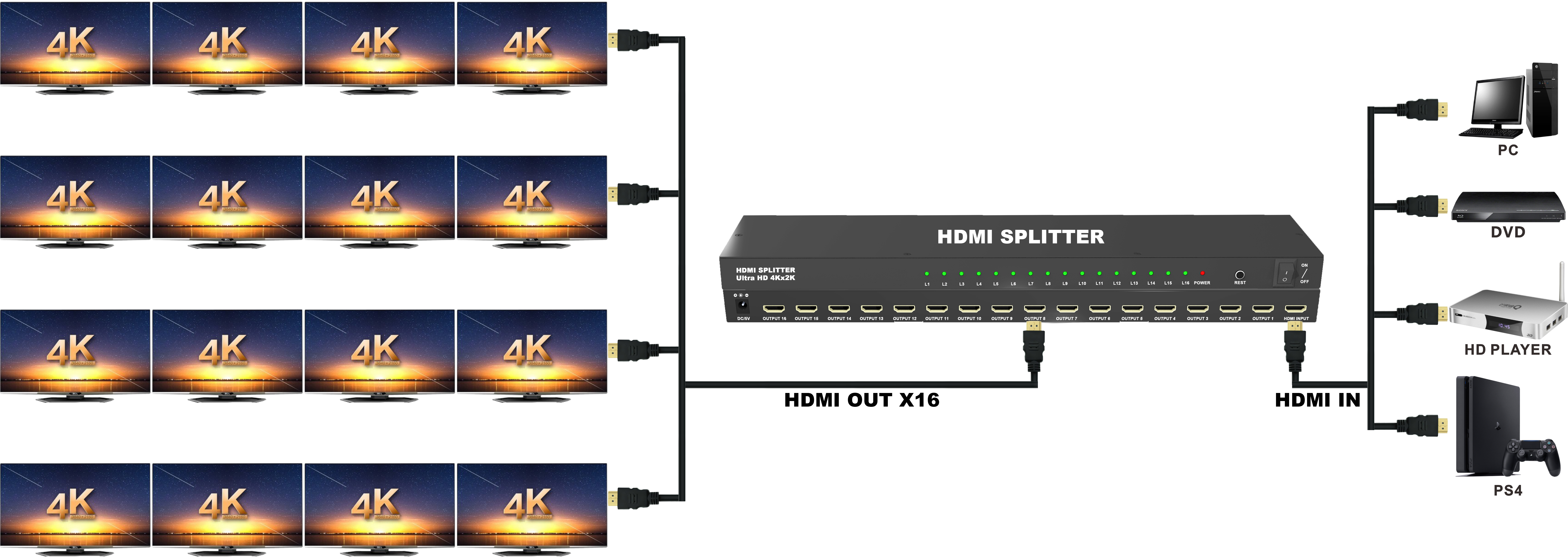

6.0连接图
安装之前，请确保您希望连接的所有设备已关闭。
6.01在拆分器的信号源和输入端口之间连接HDMI电缆。
6.02将HDMI电缆连接在分离器的输出端口和HDTV之间。
6.03连接分离器和电源适配器。
6.04打开信号源和HDTV的功率，然后起作用。
说明：使用输入或输出设备的不同品牌，连接电缆的长度也会有所不同。
7.0安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插上或拔下信号电缆，并且不经常插入，拔下或摇动它们。
2.设备不应放在阳光下，雨水和潮湿或未通风的环境下。
3.液体项目不应放在设备上。
4.请勿在热源附近安装设备，例如火灾，电源或其他产生热量的放大器。
5.除将电缆连接到端口外，不要将金属或其他物体插入设备。
6.不要自己拆除设备；专业维护人员应维护它。
将一个HDMI 2.0输入信号拆分为16个HDMI输出信号与输入信号相同
4K 18 Gbps驱动的HDMI分离器
输入：1x HDMI&输出：16x HDMI
带有Edid管理
支持的分辨率：最高4K/60Hz，1080p，720p，VGA到Wuxga
支持音频：LPCM，Dolby-AC3，DTS7.1，DSD /DOLBY /DTS-HD Master Audio，Dolby Truehd Dolby Digital，DTS，DTS，DVD-Audio，SACD，SACD，MPCM，本质上是所有可用的音频选项
重型凉爽的金属外壳可保护内部，并通过快速吸收和散热来保持单位冷却
大小紧凑
轻松的插件安装
HDMI 2.0，HDCP 2.2兼容
包括100-240 50/60 Hz自动交换电源，用于世界任何地方
终身PIISUN技术支持和12个月的制造商保修
PIISUN 是一个可靠的工厂动力分离器，将HDMI 2.0信号最大为4K@60Hz，并同时将信号复制至16 HDMI显示，从而通过HDMI电缆创建令人印象深刻的无损图像或音频传输。
紧凑，耐用且易于设置和操作。贸易展览会，会议室，演讲厅，卧室，客厅，厨房房间和后院的理想选择。
请注意，此HDMI 2.0分离器将将源复制到16个输出显示。它不能用于扩展PC或笔记本电脑的桌面。如果连接的显示器不支持相同的分辨率，则分离器将将输出分辨率降低到由两个显示器支持的下一个最佳分辨率，并且与音频信号相同。我们建议使用此HDMI 2.0分配器，其高质量HDMI电缆30英尺或更少。
