HDMI KVM扩展器
HDMI2.0 KVM扩展器（单个CAT5E/6 60m）
（Ultra HD 4KX2K@60Hz HDCP2.2）
为您的生活带来高度定义！
感谢您购买此产品。为了获得最佳性能和安全性，请在连接，操作或调整此产品之前仔细阅读这些说明。请保留本手册以备将来参考。
1.0简介
HDMI KVM扩展器使用单个CAT-5E或CAT-6（推荐的）电缆，最多60米而不是HDMI电缆来传输高清信号，以降低成本。
2.0功能
1.信号传输：CAT5E/6（推荐的）电缆高达60米
而不是HDMI电缆在TX和RX扩展器之间连接。
2.支持HDMI2.0，HDCP2.2，HDR，18GBPS。
3.支持输入/输出分辨率：
480i/p，576i/p，720p，1080i/p，4kx2k@60Hz。
4.用HDMI Loopout支持扩展器的TX。
5.支持24bit RGB/ycbcr
4：4：4/ycbcr4：4：4，最高4kx2k@60Hz，带有12bit ycbcr 4：4：4。
6.Audio格式支持：
DTS-HD/DOLBY-TRUEHD/LPCM7.1/DTS/DOLBY-AC3/DSD。
7.支持由键盘和鼠标控制的长距离。
8.支持IR遥控器20〜60KHz，NEC。
9.Support发射器和接收器音频提取物。
10.扩展传输距离并改善传输信号。
3.0包内容
首先解开扩展器时，请检查以查看是否包括以下项目：
HDMI扩展器发射器-----------------------------------------------------------------------------------------------------------
HDMI Extender Receiver --------------------------------------------------- 1PCS
IR Transmitter ------------------------------------------------------------------ 1PCS
IR接收器------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------]
5V DC Power Supply adapter --------------------------------------------- 2PCS
USB Data Cable----------------------------------------------------------------1PCS
操作手册-------------------------------------------------------------------------------------------------------
4.0规格
HDMI Version-----------------------------------------------------------------------HDMI2.0
Transmitter Input Ports --------------------------------------HDMIx1(AF),USB(BF)x1
Transmitter Output Ports -------------------------HDMIx1(AF),CAT5e/6x1,IR TXx1
Receiver Input Ports------------------------------------------------CAT5e/6x1,IR RXx1
Receiver Output Ports----------------------------------------HDMIx1(AF),USB(AF)x2
频率带宽------------------------------------------------------------------------------------------------------ 18GBPS
输入/输出分辨率-------------------- 480i/p，576p，720p，1080i/p，4KX2K@60Hz
音频---------------------------------------------------------------------------------------------------------------------------------》（32kHz，44.1KHz，48kHz，96kHz
IR remote control----------------------------------------------------------20~60KHz;NEC
ESD保护人体模型------------------------------±8kV（气隙排放）
±4KV（接触放电）
Operating Temperature------------------------------------0˚C ~ 40˚C / 32˚F ~ 104˚F
储存温度----------------------------------------------------------- 20˚C〜60˚C / -4˚F〜140˚F
相对湿度-------------------------------------------------- 20〜90％RH（非调节）
Dimensions (mm)------------------------------------------------------------170x81.5x22

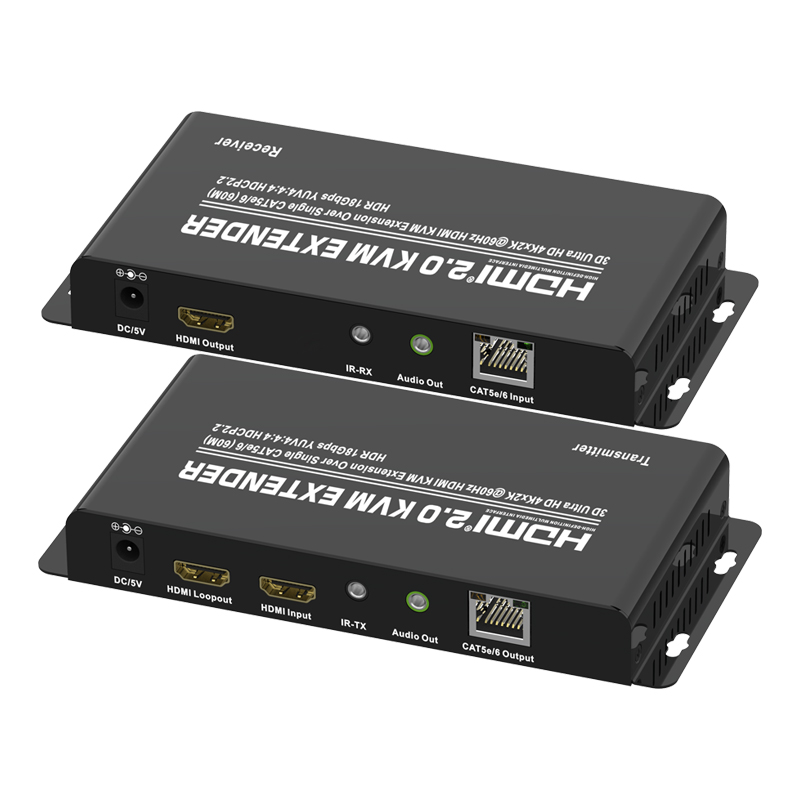

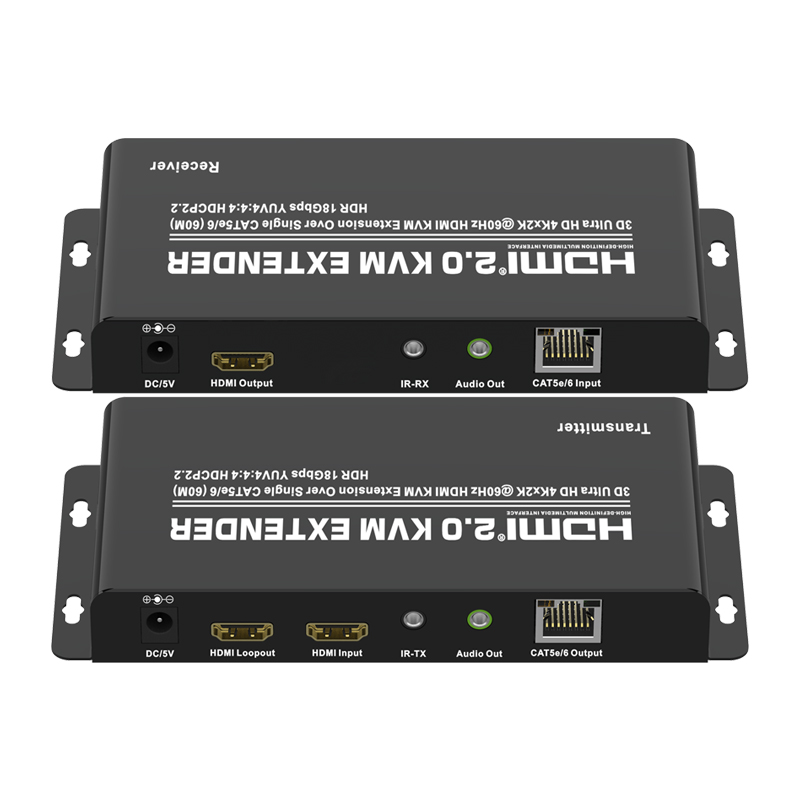

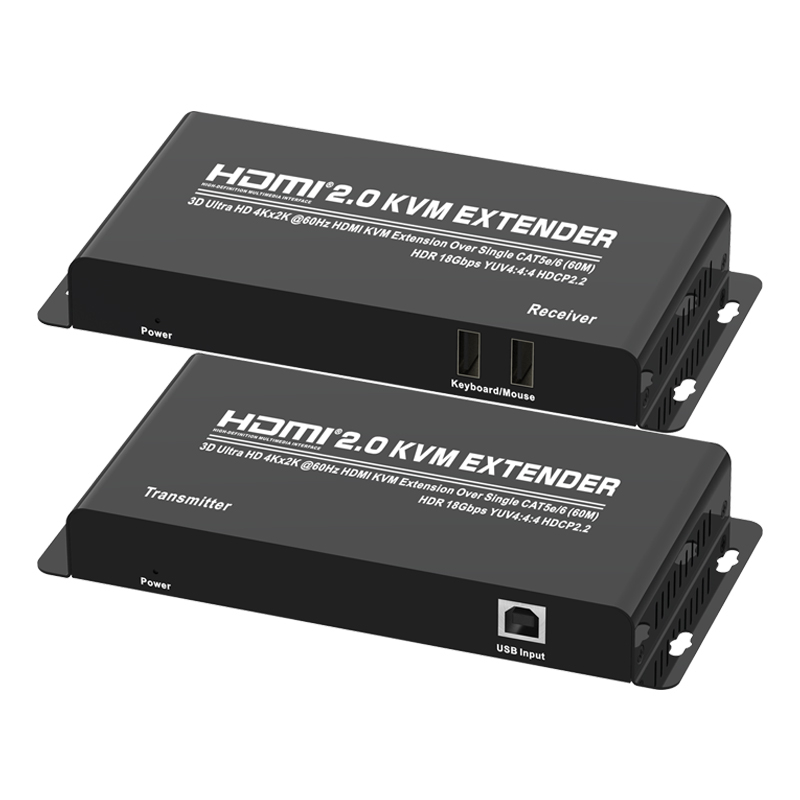

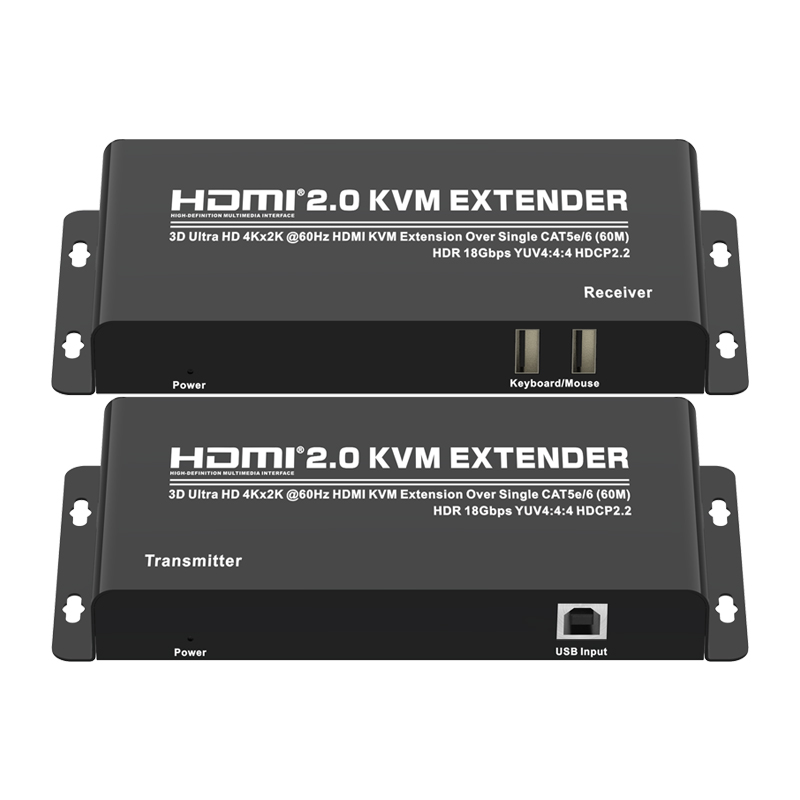

5.0面板描述

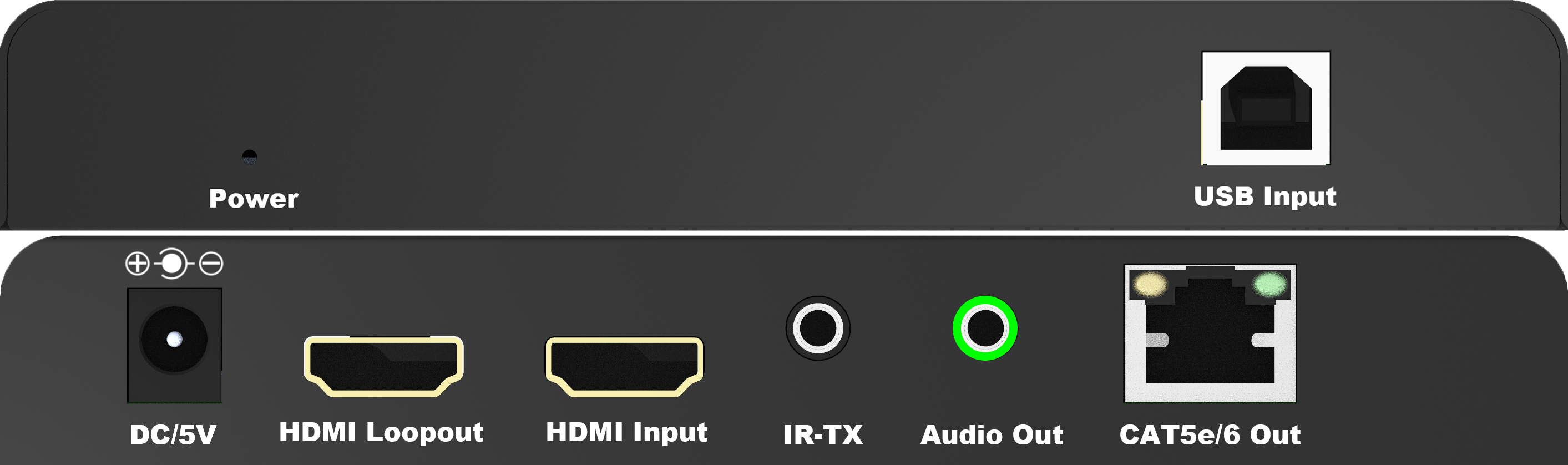

HDMI KVM扩展器发射器
Power ----------------------------------DC Power Input Status
USB输入------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
DC/5V--------------------------------------DC Power input port
HDMI Loopout ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
HDMI IINPUT ------------------------------ HDMI Source port
IR TX ----------------------------------------------------IR TX port
音频-------------------------------------------------------------------------------------------------》
CAT5e/6 Out -----------------------------Cat5e/6 Output port

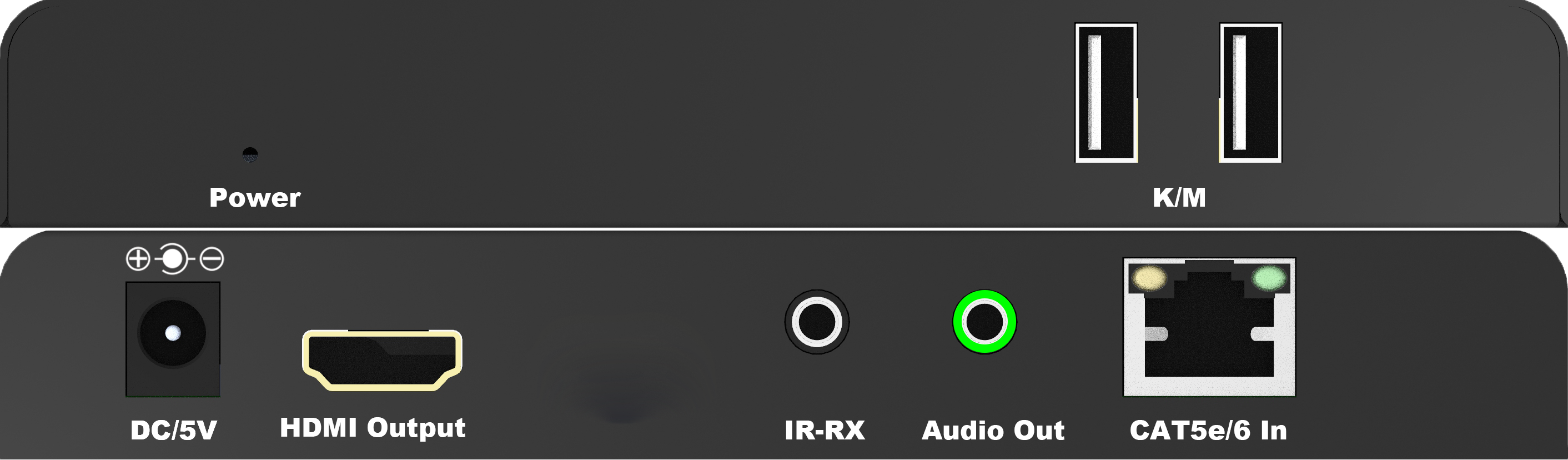

HDMI KVM扩展器接收器
电力---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
K/M ----------------------------------------Keyboard and Mouse
DC/5V---------------------------------------DC Power input port
HDMI输出------------------------------------------------------ HDMI输出端口
IR RX ----------------------------------------------------IR RX port
音频--------------------------------------------------------------------------------------------------------------------------》
CAT5e/6 In -----------------------------------Cat5e/6 Input port

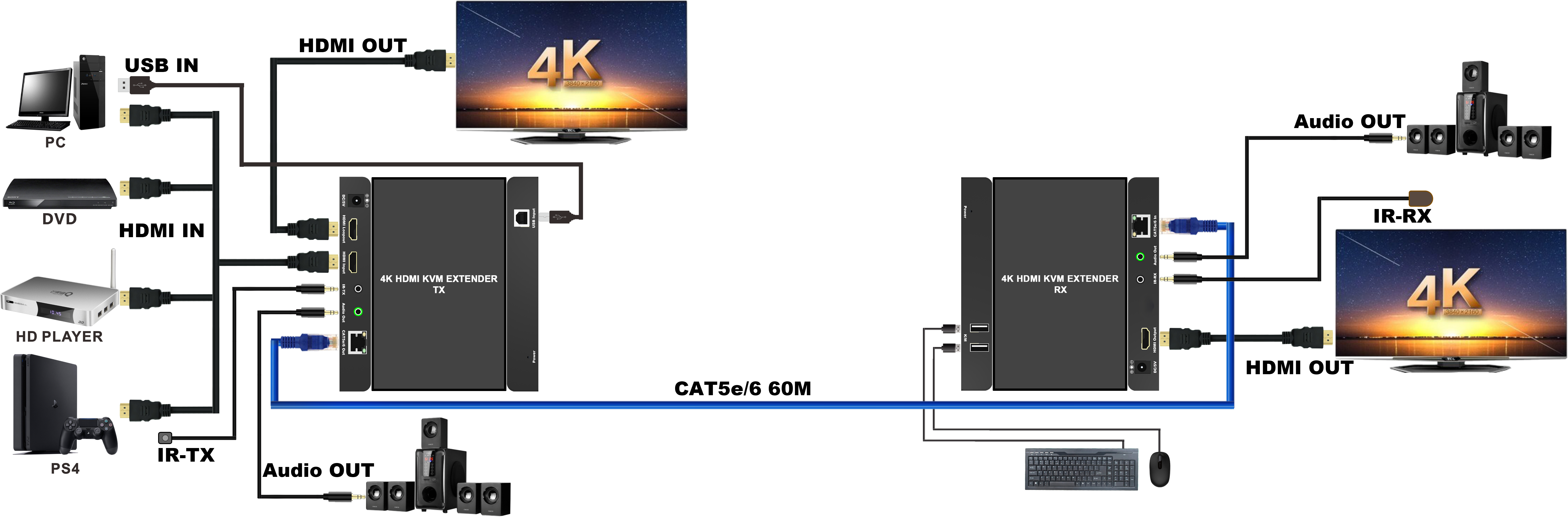

6.0连接和操作
安装之前，请确保您希望连接的所有设备已关闭。
6.01.将HDMI信号源连接到HDMI KVM扩展器的发射器；
6.02.连接USB信号源到HDMI KVM扩展器的发射器；
6.03.使用LAN电缆（建议：CAT5E/6）连接发射器和
HDMI KVM扩展器的接收器；
6.04.将显示设备与HDMI连接器连接到接收器
HDMI KVM扩展器；
6.05.连接键盘和鼠标到HDMI KVM扩展器的接收器；
6.06.在所有设备的功率上介绍，产品开始起作用。
7.0安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插上或拔下信号电缆，并且不经常插入，拔下或摇动它们。
2.设备不应放在阳光下，雨水和潮湿或未通风的环境下。
3.液体项目不应放在设备上。
4.请勿在热源附近安装设备，例如火灾，电源或其他产生热量的放大器。
5.除将电缆连接到端口外，不要将金属或其他物体插入设备。
6.不要自己拆除设备；专业维护人员应维护它。
