CUH141T-H2套件
PIISUN
| 数量： | |
|---|---|
自定义
HDBASET 4PORT 8PORT 10PORT 分离器POH，4K 40米，1080p 70米

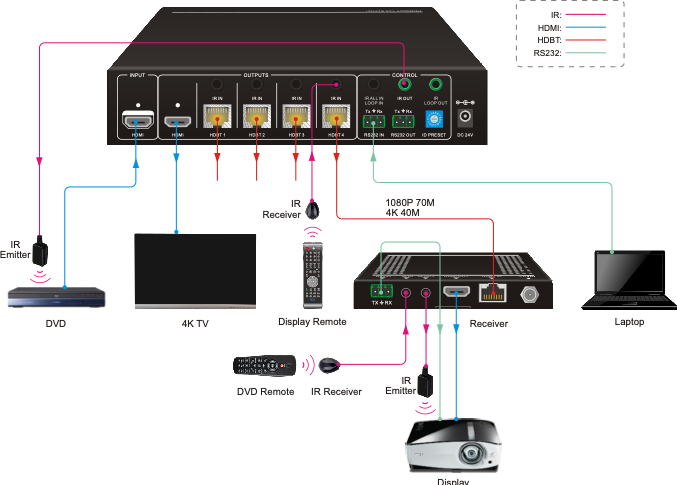

将单个HDMI输入分解为四个HDBASET输出和一个HDMI循环输出。
支持高达4K@60Hz 4：2：0的视频分辨率。
在每个输出上扩展1080p信号，可距离229英尺（70米）和4K信号，距CATX以太网电缆的距离高达131英尺（40米）。
支持HDBASET（POH）功能的功率，从而允许HDBASET接收器在以太网电缆上由分离器供电。
支持双向IR和RS232通过并循环循环。
智能EDID管理。功能DIP开关选择输出分辨率以匹配连接的显示。
完全符合HDMI 1.4规范。
支持HDCP通过管理。
支持固件更新。

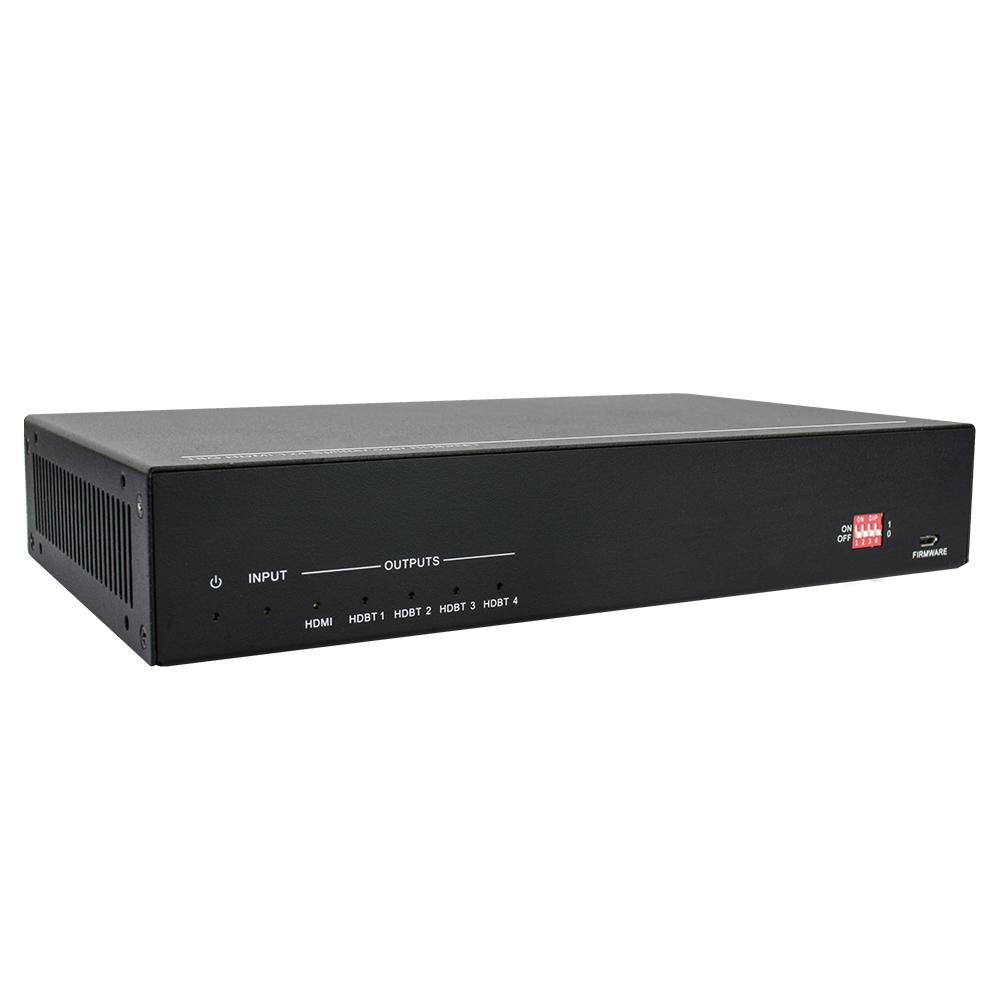

连接状态的直观指标。

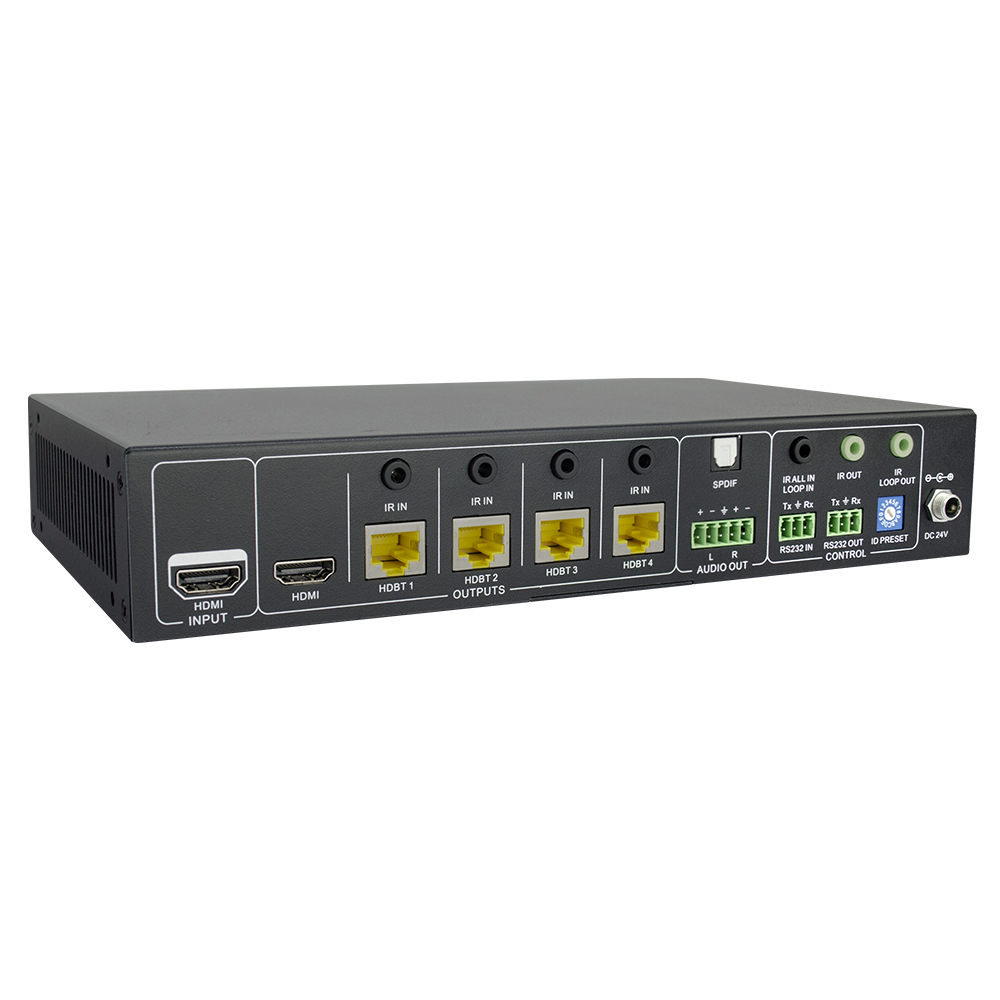

| 视频输入 | |
| 输入 | （1）HDMI |
| 输入连接器 | （1）女性A型HDMI |
| 输入视频信号 | HDMI |
| HDMI输入分辨率 | 最多4KX2K@60Hz 4：2：0 |
| 视频输出 | |
| 输出 | （1）HDMI; （4）HDBT |
| 输出连接器 | （1）女性A型HDMI； （4）RJ45 |
| 输出视频信号 | HDMI，HDBASET |
| HDMI输出分辨率 | 最多4KX2K@60Hz 4：2：0 |
| HDBT输出分辨率 | 最多4KX2K@60Hz 4：2：0 |
| 控制 | |
| 控制端口 | （1）Edid; （1）ID预设； （1）ir in In/loop in; |
| （1）IR； （1）IR循环； （1）RS232 in; | |
| （1）RS232 OUT | |
| 控制连接器 | （1）3针倾角开关； （1）倾角开关； （3）3.5毫米迷你千斤顶； （2）3针凤凰连接器 |
| 一般的 | |
| HDMI标准 | HDMI 1.4与HDCP 2.2 |
| 传输模式 | HDBASET |
| 传输距离 | 1080p≤229英尺（70米） |
| 4K≤131英尺（40米） | |
| 操作温度 | -10〜 +55ºC |
| 存储温度 | -25〜 +70ºC |
| 相对湿度 | 10％〜90％ |
| 交流适配器输入功率 | 100V〜240V AC，50/60Hz |
| 输入功率 | 24V DC 2.71A |
| 功耗 | 45W（最大） |
| 维度（w*h*d） | 220mm x 44mm x 148mm |
| 净重 | 725克 |
| 输入 | |
| 输入信号 | （1）IR； （1）RJ-45; （1）RS232 |
| 输入连接器 | （1）3.5毫米迷你插孔； （1）RJ-45; （1）3针端子块 |
| 声音的 | 数字音频，通过HDMI音频传输 |
| 输出 | |
| 输出 | （1）HDMI; （1）IR； （1）RS232 |
| 输出连接器 | （1）HDMI女性； （1）3.5毫米迷你插孔； |
| （1）3针端子块 | |
| 一般的 | |
| 分辨率范围 | 最多4KX2K@60Hz 4：2：0 |
| 传输模式 | HDBASET |
| 传输距离 | 1080p≤229英尺（70米） |
| 4K≤131英尺（40米） | |
| 带宽 | 10.2Gbps |
| HDMI标准 | HDMI 1.4与HDCP 2.2 |
| 操作温度 | -10〜 +55ºC |
| 存储温度 | -25〜 +70ºC |
| 相对湿度 | 10％〜90％ |
| 交流适配器输入功率 | 100V〜240V AC，50/60Hz |
| 输入功率 | 24V DC 2.71A |
| 功耗 | 11W（最大） |
| 维度（w*h*d） | W115mm x H16mm x D84mm |
| 净重 | 150克 |
注意：请采用 符合CAT6E或更高标准的 高质量CAT 以太网电缆，以进行可靠的传输。

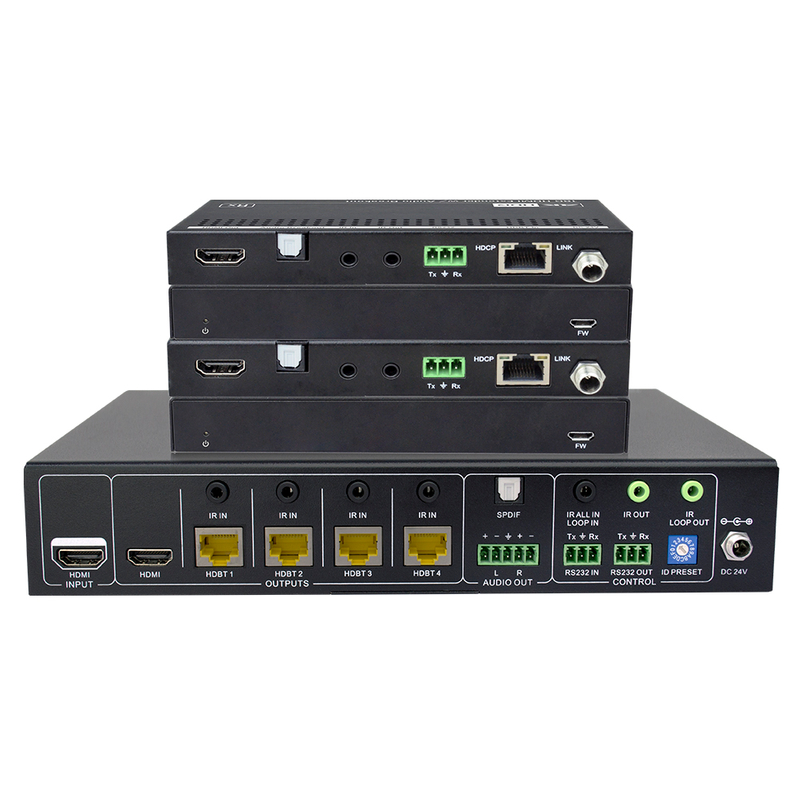

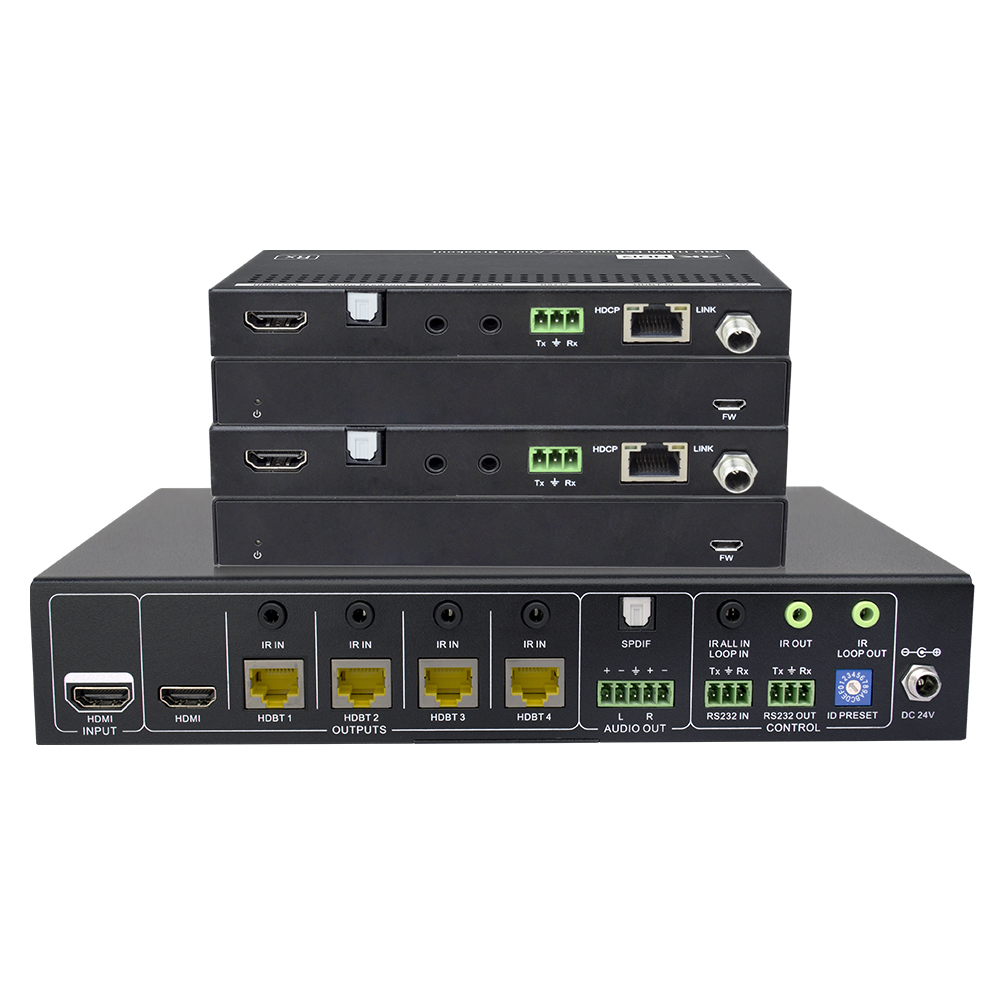

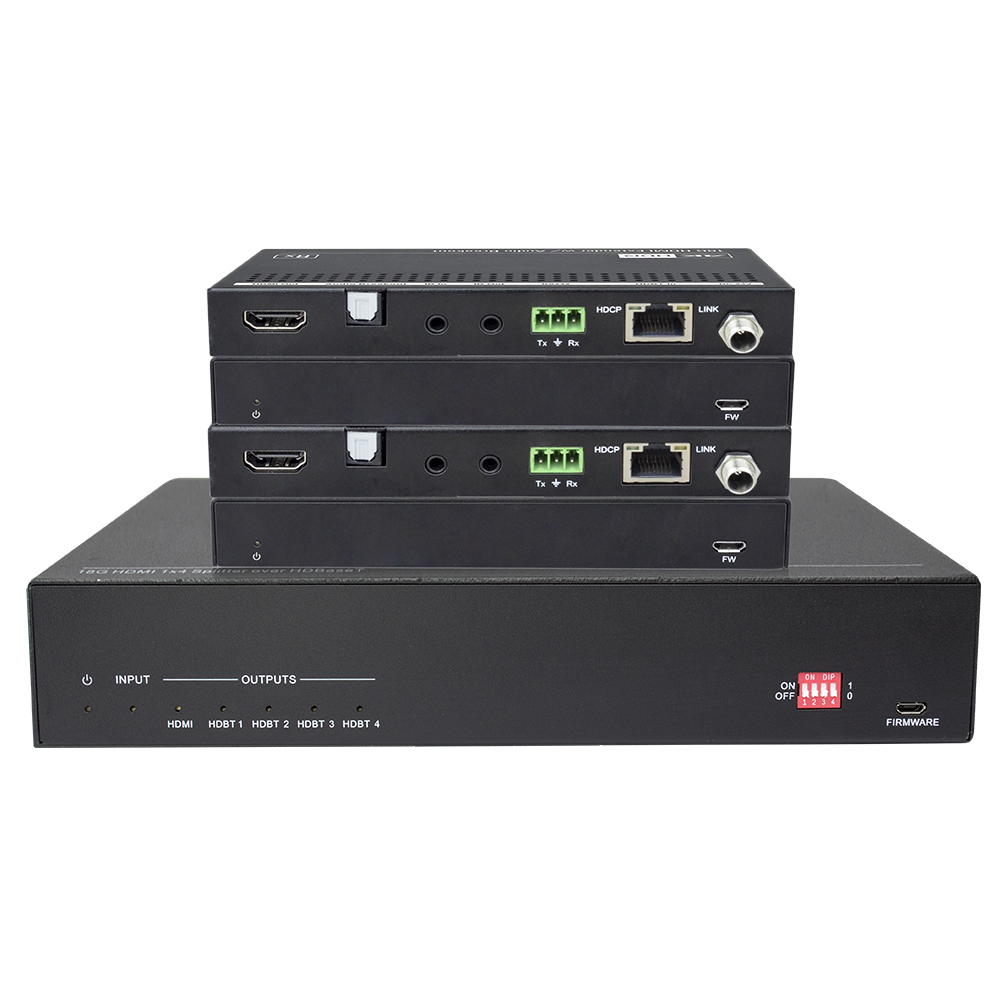

| HDBASET分离器 | L 1X SUH141T HDBASET 1×4分离器 |
| l 2x安装耳朵带4个螺钉 | |
| L 4倍圆形塑料垫子 | |
| l 1x 3针到3针RS232电缆（用于RS232循环级联） | |
| L 1x 3针到DB9 RS232电缆 | |
| l 1x 3.5毫米音频电缆（用于级联的IR循环） | |
| L 4X IR接收器 | |
| L 1X IR发射极 | |
| L 1X功率适配器（24V DC 2.71A） | |
| HDBASET接收器 | L 4X TPUH411R HDBASET接收器 |
| l 8x安装耳朵，带8个螺钉 | |
| L 16倍塑料垫子 | |
| L 4 x 3针到DB9 RS232电缆 | |
| 其他的 | L 4X IR发射器 |
| L 1X用户手册 |
