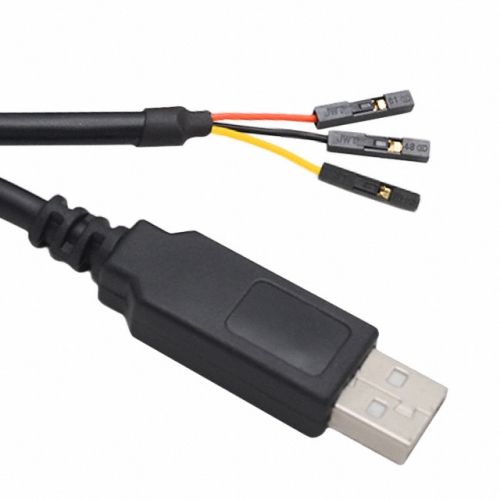

TTL-232R-RPI调试电缆，用于Raspberry Pi模块

TTL-232R-RPI是USB到TTL级串行UART Converter电缆，将FTDI的FT232RQ USB纳入了处理所有USB信号和协议的串行UART接口IC设备。 TTL-232R-RPI旨在与Raspberry Pi（RPI）一起使用，这是一种超低成本，基于Linux的小型计算机。调试电缆位于RPI ARM处理器UART的RX/TX上 - 该电缆提供了RPI操作系统中发生的情况的更多详细信息。将调试电缆连接到PC并通过PC上的终端模拟器与RPI通信，使用户可以在RPI启动期间从Linux内核中访问更详细的信息，该启动时会出现在UART的RX/TX线上，并能够从PC登录和访问和访问PC的内核本身。

申请

通信与网络

特征

• TTL-232R-RPI      调试电缆为Raspberry Pi计算机提供了USB到TTL串行接口      。

• FT232RQ上的      船上为异步串行数据      传输接口提供了单个芯片USB。

• 电缆USB中电子设备处理的      整个USB协议。

• 直接连接      到微控制器UART或I/O引脚。

• UART      接口支持7或8个数据位，1或2个停止位和奇数 /偶数 /      标记 /空间 /无奇偶校验。

• 完全      辅助或X-ON / X-OFF软件握手。

• 在TTL级别上，数据      传输速率从300 baud到3 mbaud。

• 内部      EEPROM具有可写入的区域。

• 5V安全的      TTL输入使TTL-232R易于连接到5V MCU。

• FTDI的      免版税VCP允许作为标准模拟COM端口进行通信      ，而D2XX“直接”驱动程序提供了DLL应用程序编程接口。

• 支持      FT232R FTDICHIP-ID™功能，以提高安全性。

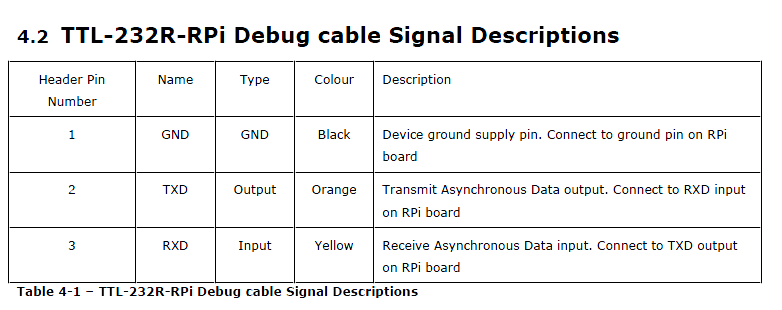

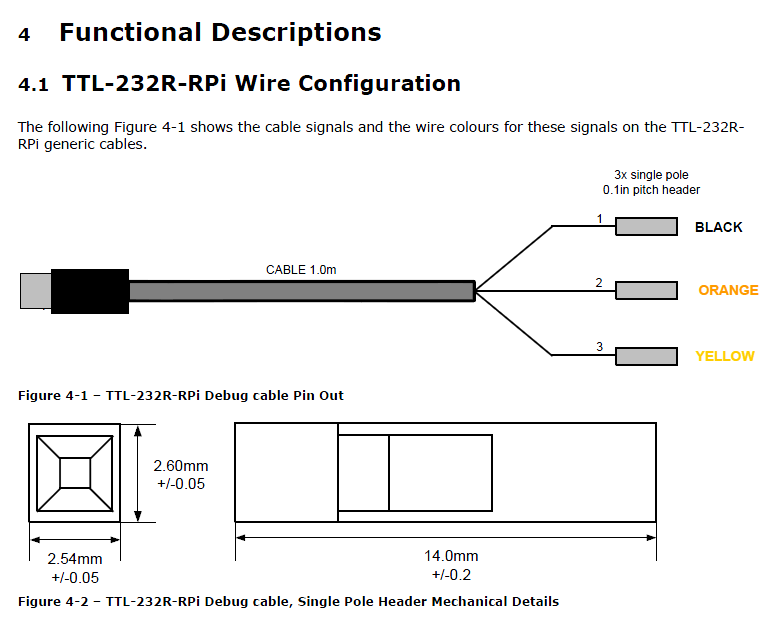

• 3x      “飞线”输出提供TXD，RXD和GND信号。

• USB      带宽消耗低。

• UHCI /      OHCI / EHCI主机控制器兼容。

• USB 2.0      全速兼容。

• -40°C      至 +85°C工作温度范围。

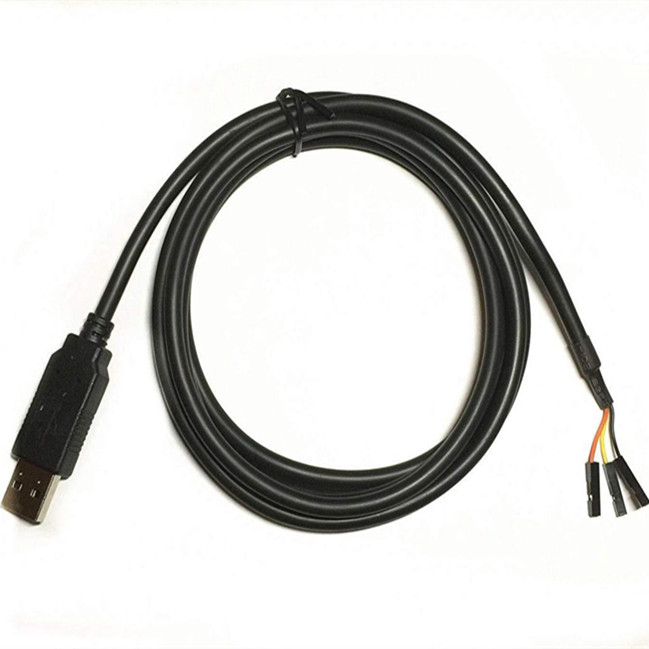

• 电缆      长度为1.0m。

• FCC和      CE符合条件。
