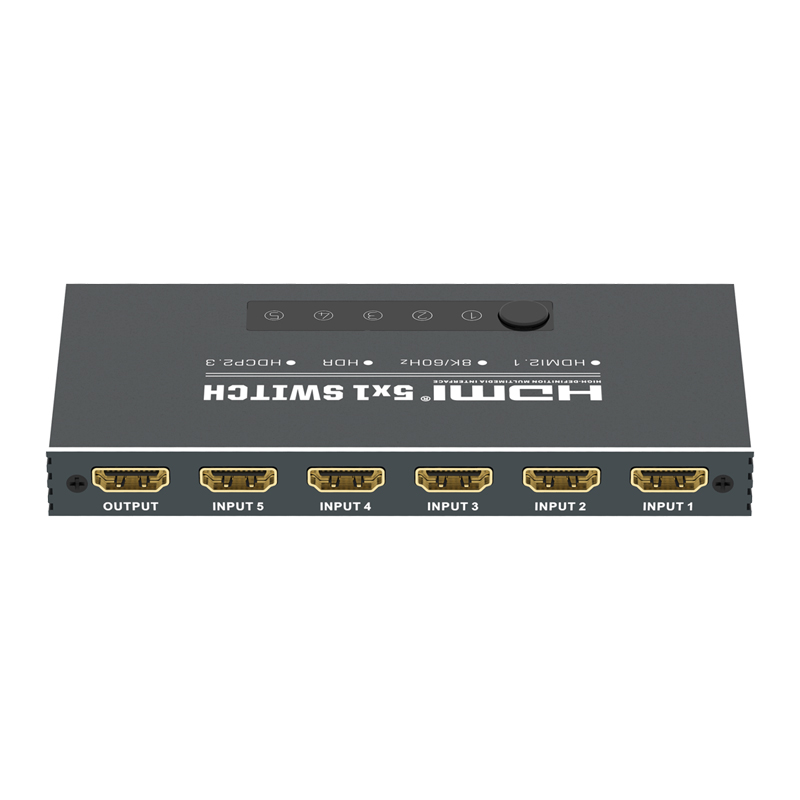

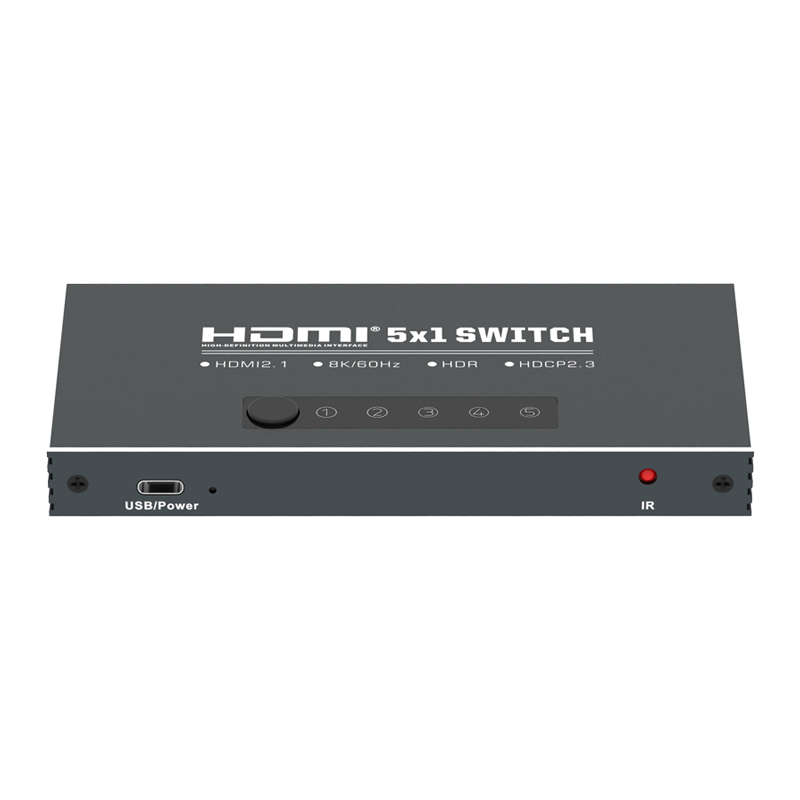

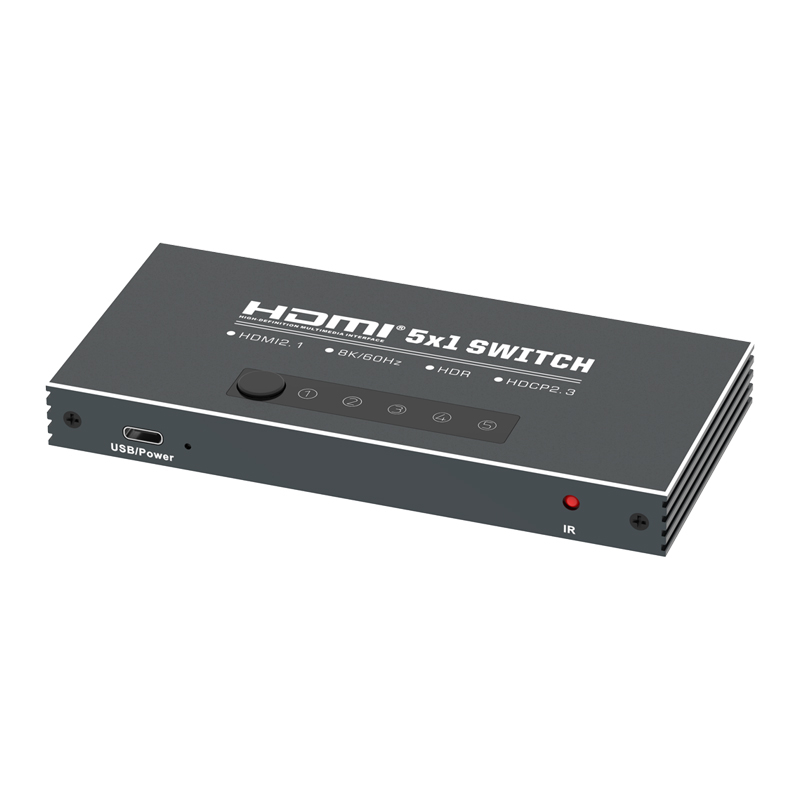

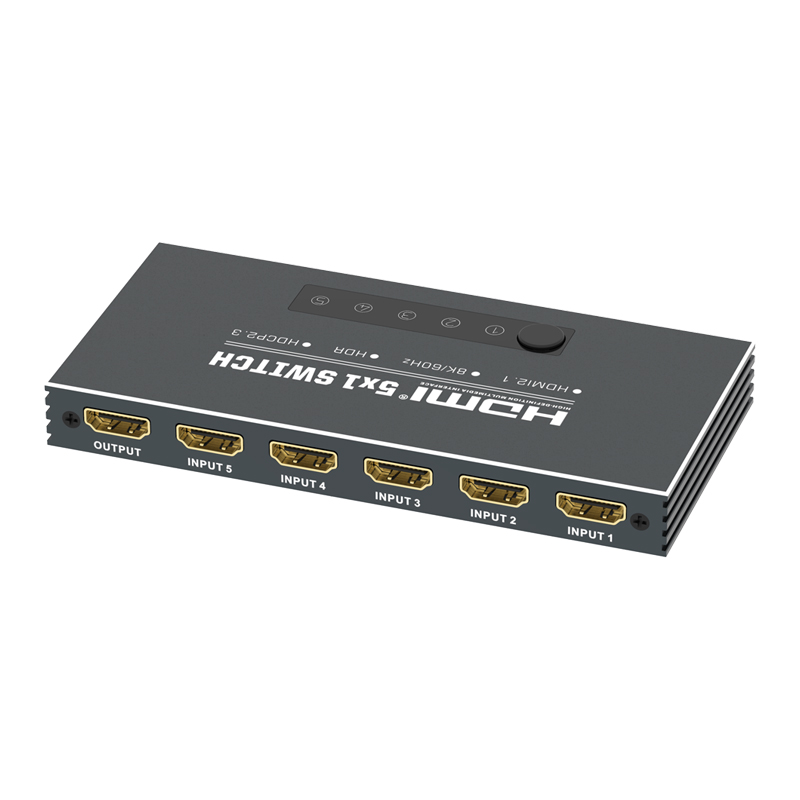

PII-305HE
PIISUN
| 状态: | |
|---|---|
| 数量: | |
3D HDMI开关ER
HDMI 5x1切换器
(3D Ultra HD 8K)
1.0 描述
HDMI开关是一种可以使用手动按钮将多组HDMI信号转换为一个高清显示器(例如HDTV)的产品。这样做可以避免经常堵塞和拔下电缆。它可以最佳效果优化您的家庭影院系统。
2.0 特征
1。支持五个视频流的同时传输,多个
视频信号可以传输到同一屏幕;
2。当端口上存在信号时,自动进行切换;
3。符合HDMI2.1,HDCP2.3;
4。支持高分辨率高达480i/p,576p,720i/p,1080i/p,4k@@120Hz,8k@60Hz;
5。支持LPCM 7.1CH,Dolby True HD和DTS-HD Master Audio;
6。支持IR和面板按钮控制;
7。通过使用HDMI与DVI适配器兼容DVI;
8.扩展传输距离并改善传输信号;
9.金属外壳设计和整体屏蔽而没有信号干扰;
10.电源(请参阅技术参数)。
3.0 包装配件
首先解开扩展器时,请检查以查看是否包括以下项目:
HDMI 5x1 switcher-------------------------------------------1PCS
USB Power Cable--------------------------------------------1PCS
Remote control------------------------------------------------1PCS
User Manual---------------------------------------------------1PCS
4.0 详细技术参数
产品 | 5x1 HDMI开关 |
HDMI源输入端口 | 5 |
显示设备输出端口 | 1 |
源端口连接器 | 19针HDMI(一种类型) |
显示设备端口连接器 | 19针HDMI(一种类型) |
符合HDCP | 是的 |
源设备选择 | 按钮IR遥控器 |
输入视频信号 | 0.5-1.0伏特pp |
输入DDC信号 | 5伏PP(TTL) |
深色 | 12位 |
单个链接范围 | 7680x4320 |
HDMI版本 | HDMI2.1 |
HDR | 是的 |
信号速度 | 最多48Gbps |
输入电缆的长度 | ≤5m |
输出电缆的长度 | ≤5m |
电缆标准 | 28AWG HDMI2.1 |
垂直频率范围 | 60Hz |
功耗(最大) | 1.5瓦 |
操作温度 | 0℃至70℃ |
工作电压 | DC 5V |
电源适配器 | USB电缆 |
150 | |
维度:L×W×H(mm) | 137.7×65.2×16 |

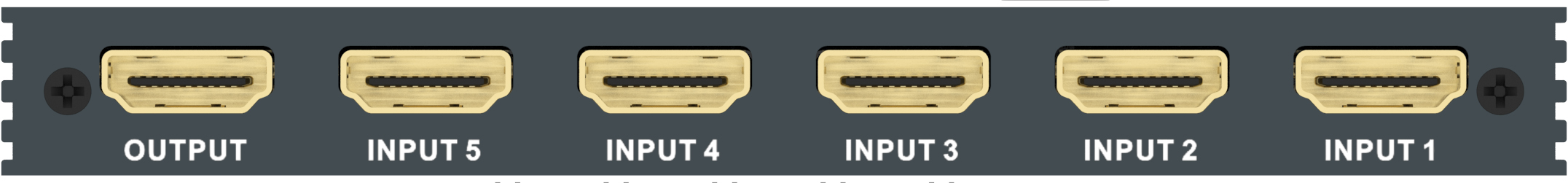

5.0 面板简介

USB/Power -------------------------------DC Power Input Port
IR ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》

HDMI OUTPUT ------------------------------HDMI Output Port
HDMI INPUT1-5 ------------------------------HDMI Input Ports

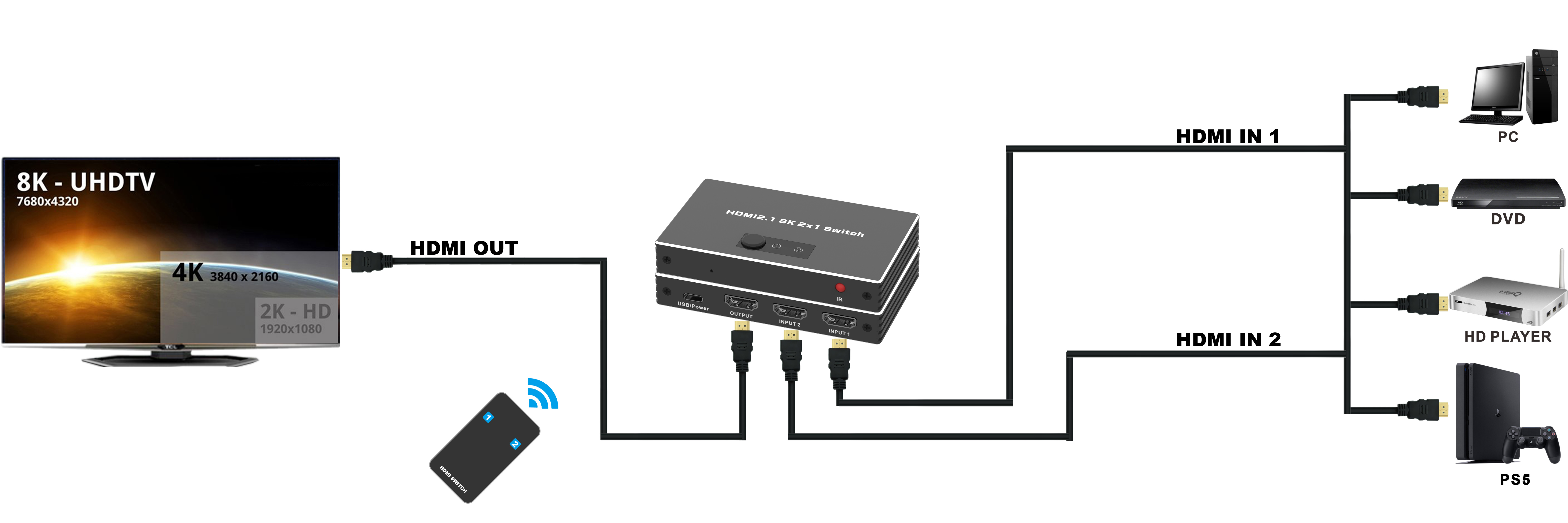

6.0 应用
它从源设备(例如DVD,卫星接收器,机顶盒,DV摄像头,A/V接收器以及其他HDMI启用设备)切换了几个路由HDMI信号,以便到高清显示设备,例如HDTV和HDMI Flat Flat Panel Panel Panel显示器。

6.1将高清显示设备(例如HDTV)连接到HDMI Switch的
输出端口。
6.2将源设备(例如DVD和PS3连接到HDMI Switch的输入)
端口。
6.3在所有连接成功完成,然后启动之后,
您可以选择要查看或收听的信息
注意: 当HDMI开关工作时,请确保源设备和显示设备 与电缆 连接良好。 为了使相关端口正常工作, 首先在开关上为源设备 上的电源 。
7.0 安装和预防措施
为避免电击,产品损坏并保护您的安全性,请注意以下内容:
1.请缓慢插入或拔下信号电缆,并且不经常插入,拔出插头或
摇动他们。
2.设备不应放在阳光下,雨水和潮湿或
未通风的环境。
3.液体项目不应放在设备上。
4.请勿在火力,电源或其他的热源附近安装设备
产生热量的放大器。
5.除了除了将金属或其他物体插入设备之外不要
将电缆连接到端口。
6.不要自己拆除设备;应该通过
专业维护人员。
✅【8K 60Hz HDMI电弧开关】这是一个制作精良的HDMI 2.1开关,带有5 HDMI输入和1个输出。仅将其连接到电视或监视器上的HDMI 2.1端口,您可以使用它来连接多达5个独立的HDMI设备,例如PS5,Xbox SerieX。使用5V/1A
✅【遥控器】带有合适尺寸遥控器的HDMI切换器,这将不容易丢失。该按钮敏感,遥控距离更远。它还可以替换一部分电视遥控器,例如调整声音级别,打开/关闭。当您找不到电视遥控器时,它在紧急情况下很有用。还包括8pcs粘性标签,以便您可以记下5个端口中的每个设备。请注意,它不包括AAA电池
✅【iPhone应用程序控制】暂时无法找到HDMI切换器附带的遥控器,没关系,手机应用程序还可以控制它,目前仅支持iPhone手机。手机上的每个通道设备图标一眼,您不必依次依次切换。直接单击所需设备的图标,它将快速准确地切换到此通道。您还可以控制Voume/ TV菜单等,以及与遥控器完全相同的功能。
✅【自动开/关】】如果您不需要自动开关功能,则可以轻松地将其禁用。出厂默认此功能已关闭,您可以通过在HDMI分离器的前面板上按并按住“ Switch ”按钮3秒钟,或按下遥控器上的 “ auto ”按钮,或通过iPhone移动应用程序按下“ Switch ”按钮,此新功能将带来很大的便利性。
Piisun成立于2014年,是一家具有独立研发,生产和销售的工厂。我们专门研究专业音频和视频连接以及多媒体转换器领域。我们严格控制产品的质量,我们喜欢听客人的意见来设计出色的产品。随着我们业务的持续发展,我们坚持为您提供最前沿,最负担得起的音频和视频产品
在过去的几年中,我们已经启动了HDMI 1.4/ HDMI 2.0开关,并且随着8K电视的受欢迎程度,我们启动了此HDMI 2.1交换机,它支持8K 60Hz/ 4K 120Hz,它绝对不是常见的HDMI splitter,并以下面的升级为:
| 视频格式 | 8K@60Hz/ 4K@120Hz/ 4K@60Hz/ 1080p@120Hz/ 1080p@60Hz/ 720p |
| Aduio格式 | Max 32 Channel LPCM/ Dolby Atmos/ DTS:X/ AURO-3D |
| HDR支持 | HDR10+/ Dolby Vision/ HLG |
| 游戏模式 | allm/ vrr/ freesync/ g-sync |
| 传输模式 | TDMS / FRL / FRL + DSC Max 48Gbps |
| 弧支持 | 音频系统连接到HDMI开关输入1。电视应用程序/电视外部端口(不包括ARC端口)可以将音频输出到音频系统。 HDMI开关2-5端口无法将音频输出到port1(音频系统)。 U必须在弧模式下将HDMI开关更改为port1。 |
| 设备支持 | PS5/ PS4 PRO/ PS4/ PS3/ XBOX系列X(S)/ Xbox ONE X(S)/ Xbox/ Apple TV 4K/ Fire TV 4K/ Nintendo Switch/ dvd Blure Ray/ laptop/ pc。 |
| 电视支持 | 我们已经在Sony/ Samsung/ LG TV上测试了转换。注意:大多数投影仪和监视器不支持弧。 |
| 开关模式 | 自动开关/开关按钮/ IR遥控/ iOS应用程序 |
| 自动开关 | 1。注意:并非所有设备都支持自动开关功能。 2。Xbox/Play站可以使用自动开关。 3。Apple TV/Fire TV无法支持自动开关。 4。如果您的设备不支持自动开关,请使用手动开关功能来使用它。 |
| 产品尺寸 | 118mm*63mm*22mm。 |
