感谢您购买此产品。为了获得最佳性能和安全性，请在连接，操作或调整此产品之前仔细阅读这些说明。请保留本手册以备将来参考。

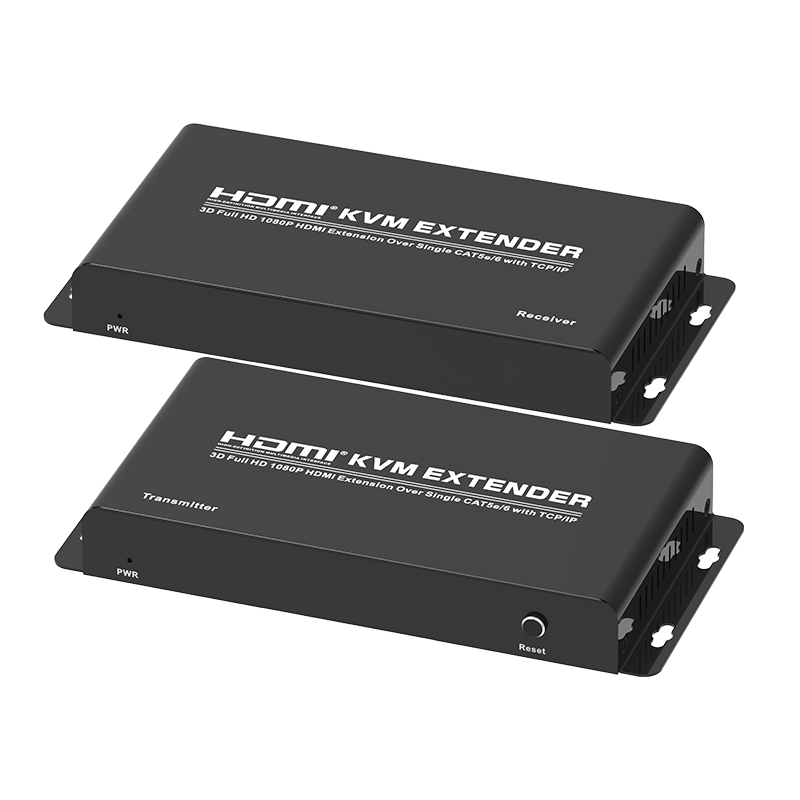

HDMI扩展器是一种超高速发射器接收器对，旨在通过单个CAT5E/6/6A/7电缆扩展未压缩的4K@60Hz HDMI信号。
1080p HDMI KVM纤维扩展器多功能HDMI视频视频光学收发器全高清SM 20km 20km HDMI到光纤转换器单模单模式支持USB鼠标键盘RS232 GPIO 3.5mm Bidirectional立体声音频音频
支持USB鼠标和键盘 - 带有KVM功能的HDMI KVM光纤转换器，您可以使用远程端的USB鼠标和键盘控制PC或其他设备。不支持其他USB设备。
支持BI-DI立体声音频 - 带有双向3.5mm插座的HDMI视频扩展器在发射器和接收器上。您可以在远处与另一端的其他人实时对讲。
支持Full HD 1080p分辨率 - HDMI纤维扩展器支持最多1920*1200@60Hz；特别支持1600*1200@60Hz。向后兼容，分辨率较低。
支持向后RS232 - HDMI转换器支持串行RS232信号，您可以从远程控制RS232串行设备。
通过光纤–HDMI光纤转换器传输，通过签名核心牌照模式光纤传输。未压缩的传输最大为12.5英里，没有潜伏期。
| 视频信号类型 | HDCP2.2 |
| 音频格式 | PCM 2.0，LPCM 5.1/7.1，Dolby Digital，Dolby Digital Plus，Dolby TrueHD，Dolby Atmos，DTS 5.1，DTS-HD Master Audio和DTS：X |
| 输入/输出分辨率-VESA | 800×600@60Hz，1024×768@60Hz，1280×768@60Hz，1280×800@60Hz，1280×960@60Hz，1280×1024×1024@60Hz，1360×768×768@60Hz，1368@6066×6066×768×768@606×768@60×1050， 1440×900@60Hz，1600×900@60Hz，1600×1200@60Hz，1680×1050@60Hz，1920×1200@60Hz |
| 输入/输出分辨率smpte | 1280x720@60Hz 1920x1080i@60Hz 1920x1080p@60Hz，3840×2160@60Hz，4096×2160@60Hz [注：4096×2160/3840×2160×2160@50Hz/60hz是基于Chroma sampling sib-Sampling 4：4：8-B |
| 最大数据速率 | 10.2Gbps |
| 工作温度 | 0°C至45°C（32°F至11 3°F） |
| 存储温度 | -20°（至70°）（ - 4°F至158°F} |
| ESD保护 | 士8KV（气隙排放）/士4KV（接触放电） |
| 电涌保护 | 电压：士1kV |
| 功耗（最大） | ≤8.88w（对） |
| 设备尺寸（WXHXD） | 108.8毫米x 15毫米x64.2毫米4.29 “ x 0.59 ” x 2.52 ” |
| 产品重量 | 发射器：0.18kg/0.401b接收器：0.18kg/0.401 b |
| HDMI电缆 | 4K@60 Hz 4：2：0 HDMI in：最多10m/hdmi out：最多15m |
| CAT5E/CAT6 | 35m：1080p，60 Hz 48 BPP /1080p，60Hz 3D /3840 x 2160@60 Hz 4：2：0 |
| CAT6A/CAT7 | 70m：1080p，60 Hz 36 BPP |
| CAT6A/CAT7 | 40m：1080p，60Hz 48 BPP/1080p，60Hz 3D/3840 x 2160@60 Hz 4：2：0 |

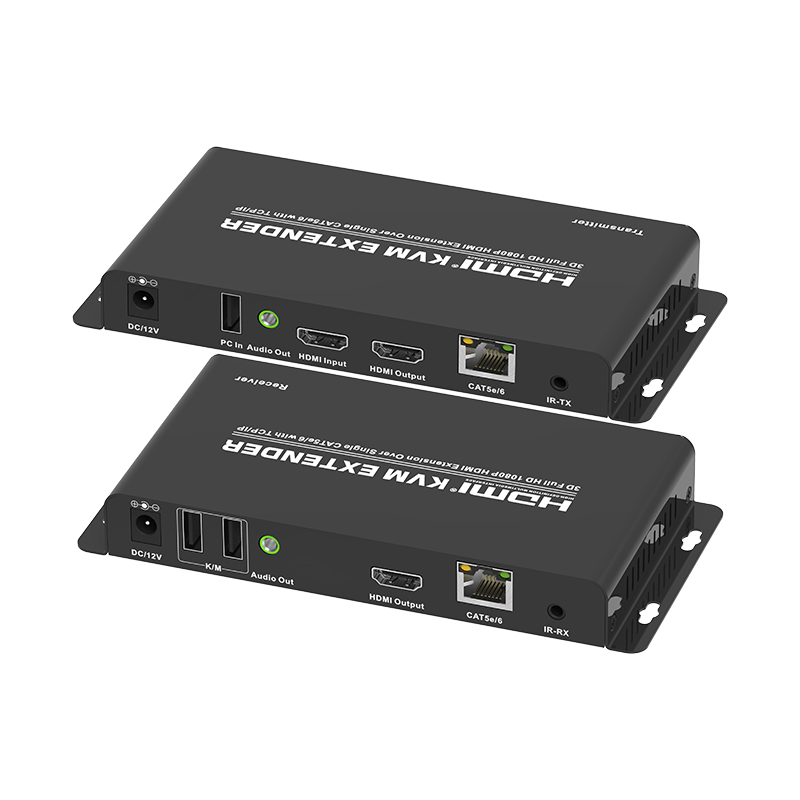

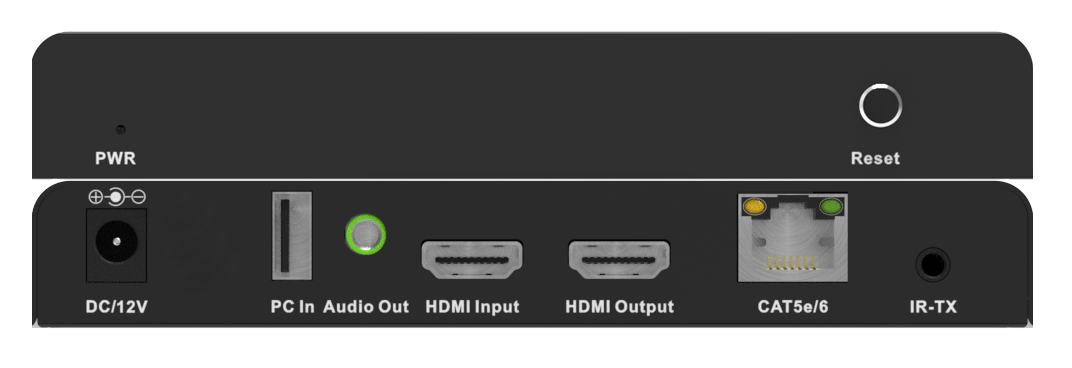

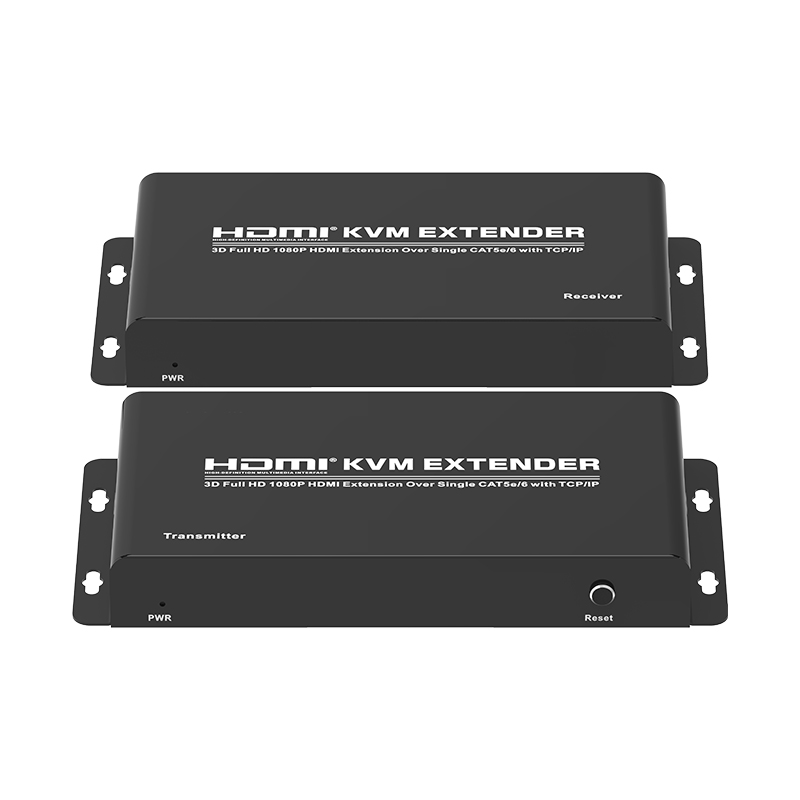

HDMI KVM扩展器发射器
PWR ------------------------------------------------------------- - 功率指示
重置---------------------------------------------------------------------重置按钮
DC/12V----------------------------------DC Power input interface
PC输入-----------------------------------------------------------------------------------------------------------------------------------------------------》
音频-------------------------------------------------------------------------------------------------》立体声输出界面
HDMI输入----------------------------------------------------------------------------------------------------------------------------------------------------------》
HDMI输出---------------------------------------------------------------------------------------------------------------------------------------------
Cat5e/6 Output ------------------------Cat5e/6 output interface
IR-TX ------------------------------------------------IR TX interface

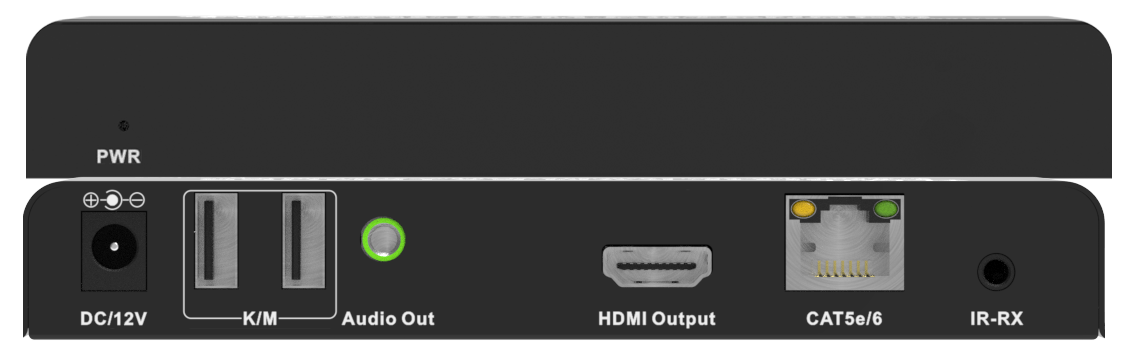

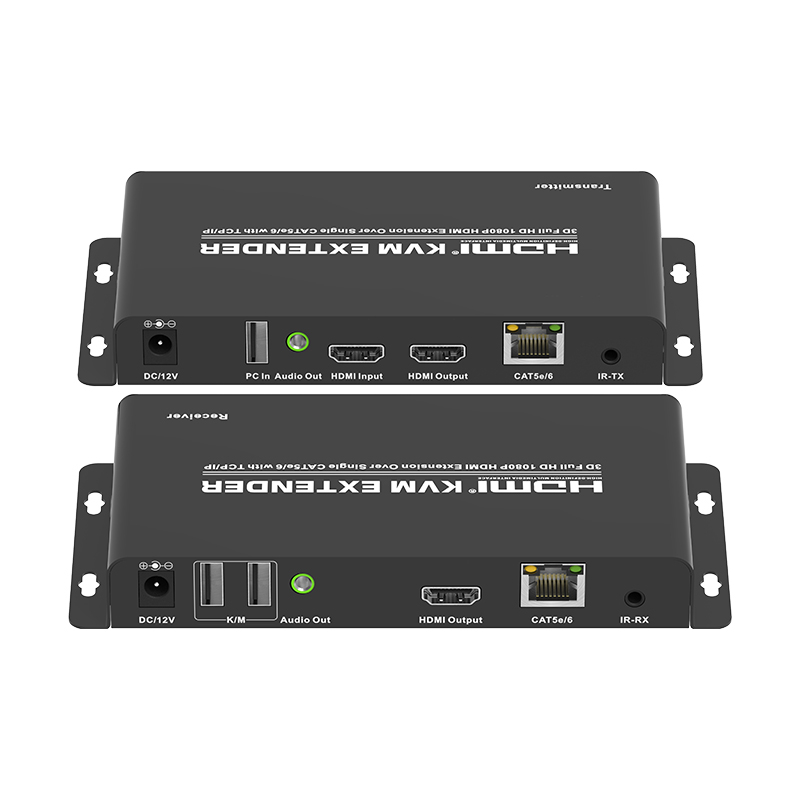

HDMI KVM扩展器接收器
PWR ------------------------------------------------------------- - 功率指示
DC/12V----------------------------------DC Power input interface
键盘/鼠标-----------------------键盘/鼠标接口
音频-------------------------------------------------------------------------------------------------》立体声输出界面
HDMI输出--------------------------------------------- HDMI输出接口
Cat5e/6 Input ----------------------------Cat5e/6 input interface
IR-RX ------------------------------------------------IR RX interface

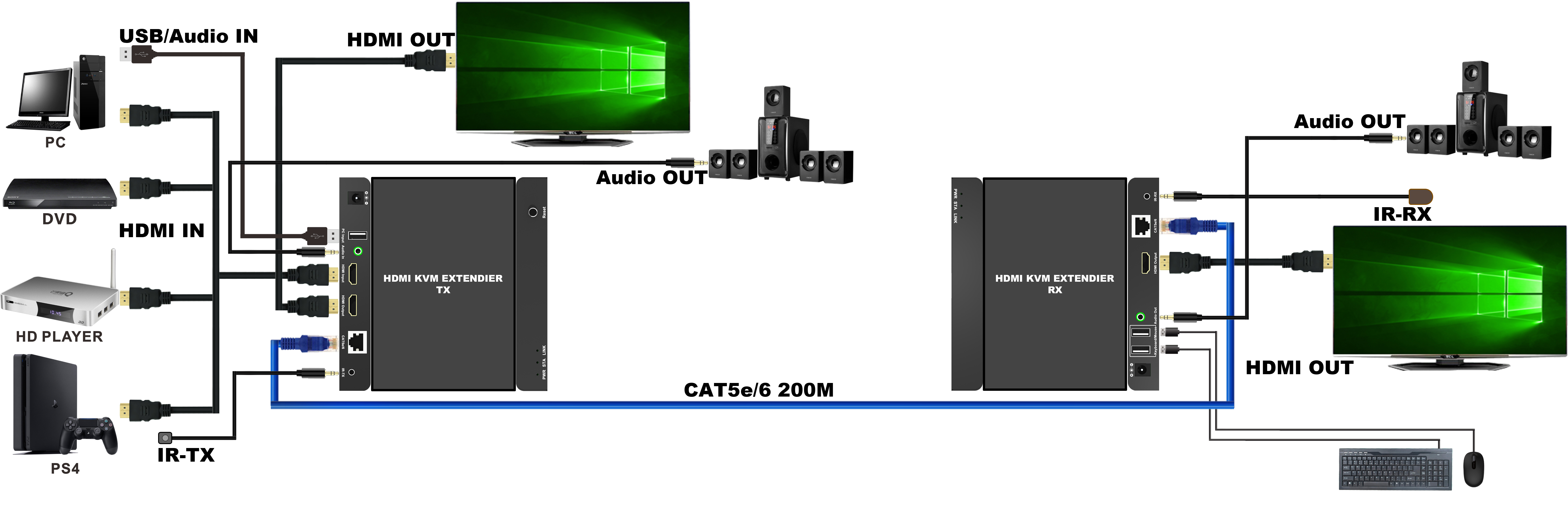

6.0连接和操作
6.01发射器和接收器一一一个应用程序。
1.将HDMI信号源连接到HDMI KVM扩展器的发射器；
2.将USB信号源连接到HDMI KVM扩展器的发射器；
3.使用LAN电缆（建议：CAT5E/6）连接发射器和接收器
HDMI KVM扩展器；
4.将显示设备与HDMI连接器连接到接收器
HDMI KVM扩展器；
5.将键盘和鼠标连接到HDMI KVM扩展器的接收器；
6.在所有设备和产品的功能上都可以使用。
6.02发射器和接收器一通过n应用程序，n最多可高达253。
7.0安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插上或拔下信号电缆，并且不经常插入，拔下或摇动它们。
2.设备不应放在阳光下，雨水和潮湿或未通风的环境下。
3.液体项目不应放在设备上。
4.请勿在热源附近安装设备，例如火灾，电源或其他产生热量的放大器。
5.除将电缆连接到端口外，不要将金属或其他物体插入设备。
6.不要自己拆除设备；专业维护人员应维护它。
