USB-RS232-PCBUSB至RS232 UART串行转换器PCBUSB至RS232串行适配器PCB w/嵌入式电子设备，USB连接器和LEDSUSB到RS232串行接口PCB，用于电缆

• 数据速率： 1Mbaud

• USB速度： 全速      （12Mbps）

• 接口： UART

• USB连接器： 类型A

• 端连接器： -

• 电缆详细信息： -

• 软件包： N/A。

• 频道： 1

• I/O电压： RS232

• USB类： FTDI      驱动程序

• 最大功率输出： +5V / 75mA

• FTDI内部IC： FT232R

• 工作      温度： -40°C至 +85°C

USB-RS232-PCBA转换器使用简单的USB A连接器和PCB为RS232串行界面提供了USB，以便于设计或作为转换器电缆的基础。

特征：

·        由USB连接器中封装的电子设备处理的整个USB协议。

·        数据传输速率从300波特到1 mbaud。

·        扩展温度范围（-40oC至 +85oC）。

·        完全辅助的硬件（RTS＃/ CTS＃）或X-ON/ X-OFF软件握手。

·        附加电压输出级别为0V

·        CE，FCC和UKCA批准。

描述

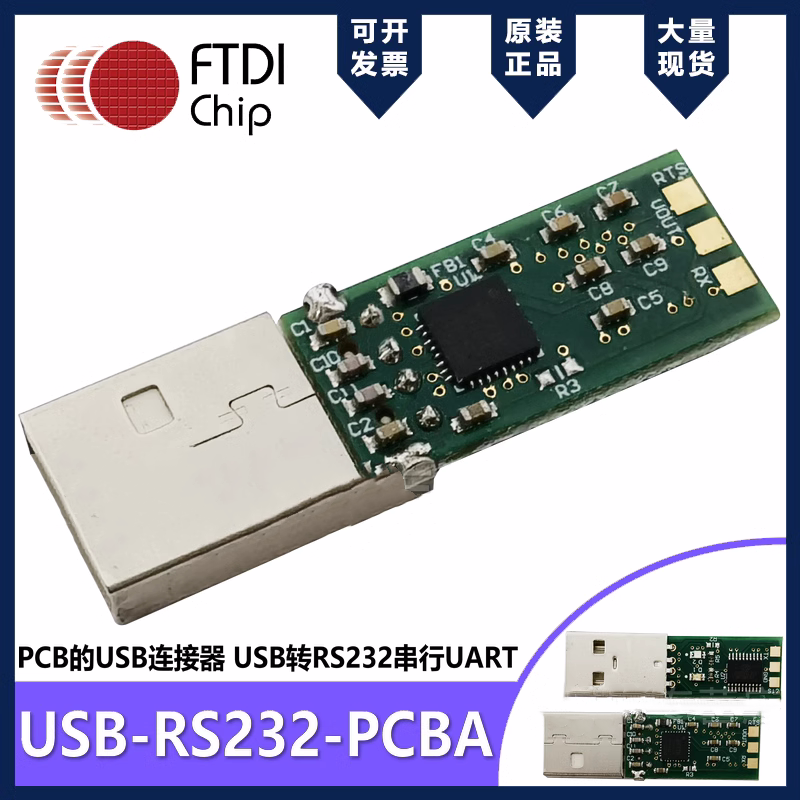

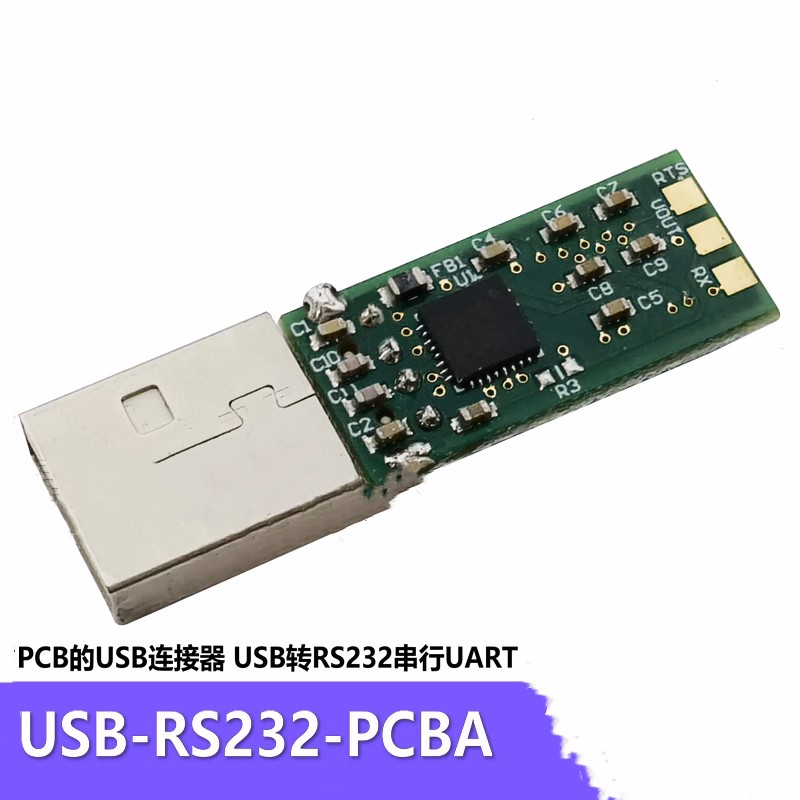

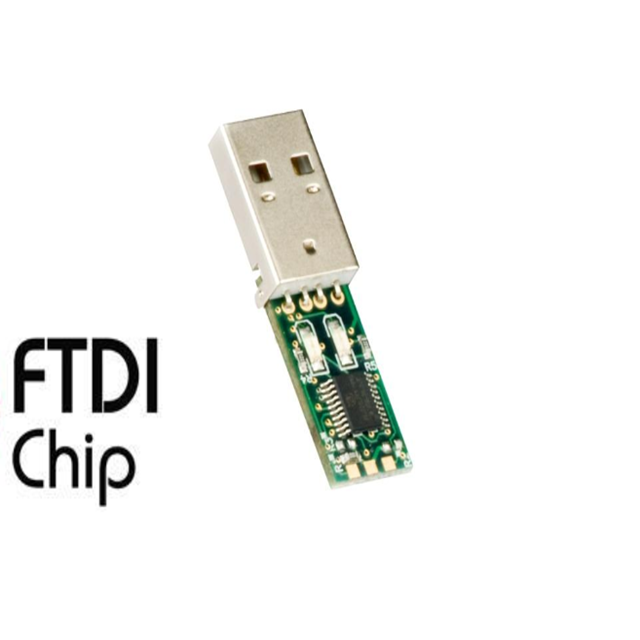

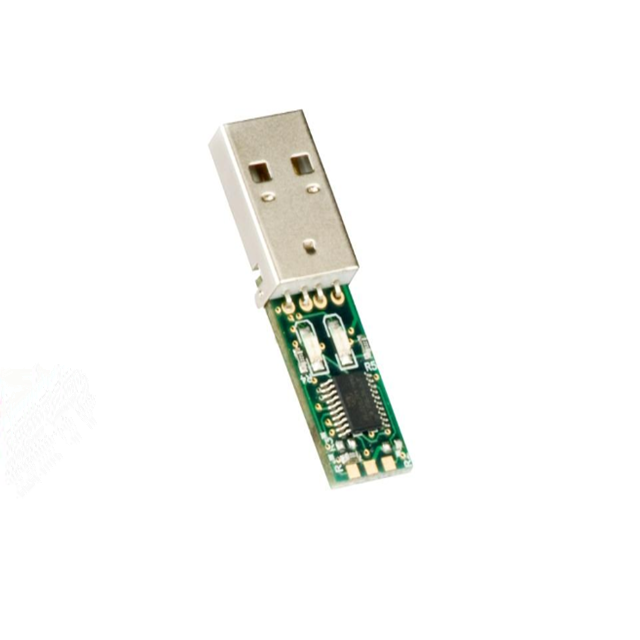

USB-RS232-PCB是USB到RS232级串行UART转换器PCB，将FTDI的FT232R USB纳入了处理所有USB信号和协议的串行UART接口IC设备。 PCB提供了一种快速，简单的方法，可以将带有RS232级串行接口的设备连接到USB。每个USB-RS232-PCB都使用FT232R加上USB A型连接器，其中包含一个小的内部电子电路板。 FT232R数据表，DS_FT232R，可在https://ftdichip.com/上获得。集成的电子设备还包括RS232级变速器加上TX和RX LED，可视觉指示UART流量。所有使用的组件（包括FT232R）均无PB（符合ROHS）。

           零件号下表1.1给出了可用的USB-RS232-PCB的详细信息

典型的应用

•USB到串行RS232级转换器。

•将遗产外围设备升级到USB。

•接口微控制器UART或I/O到USB。

•接口FPGA / PLD到USB。

•USB仪器PC接口。

•USB工业控制。

•USB密码受保护的文件传输。

特征

•USB-RS232-PCB为RS232串行UART界面提供了USB。

•由PCB上的电子设备处理的整个USB协议。

•EIA/TIA-232和V.28/V.24通信接口具有低功率要求。

•UART接口支持7或8个数据位，1或2个停止位和奇数 /偶数 /标记 /空间 /无奇偶校验。

•完全辅助的硬件（RTS＃ / CTS＃）或X-ON / X-OFF软件握手。

•数据传输率最高1 mbaud。

•内部EEPROM，具有可写入的区域。

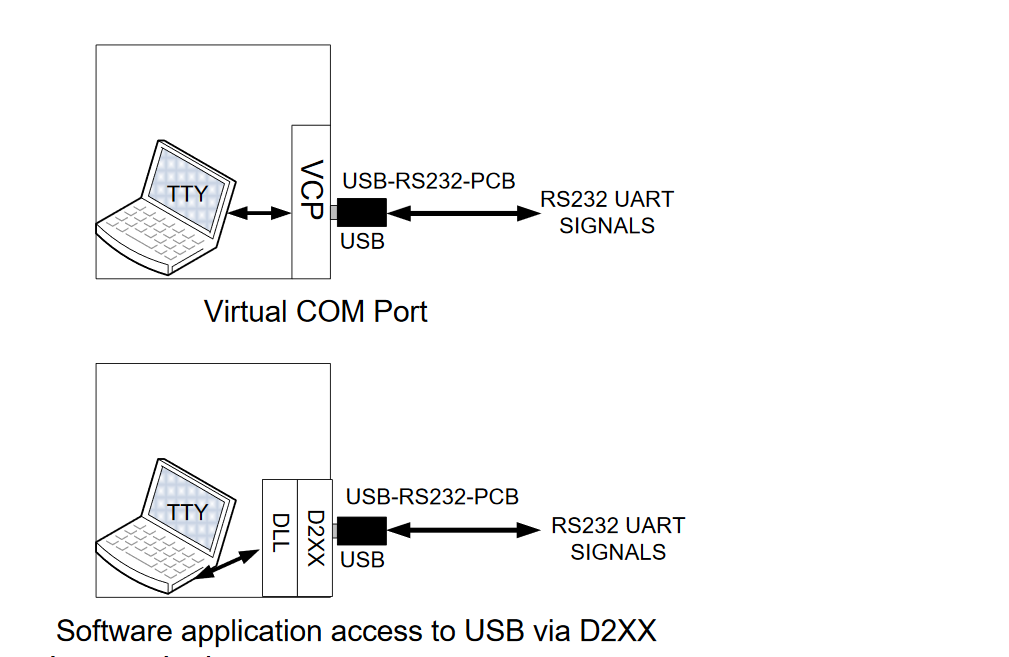

•FTDI的免版税VCP允许作为标准模拟COM端口进行通信，而D2XX“直接”驱动程序提供DLL应用程序编程接口。

•支持FT232R FTDICHIP-ID™功能，以提高安全性。

•PCB是USB驱动的 - 无需外部供应。

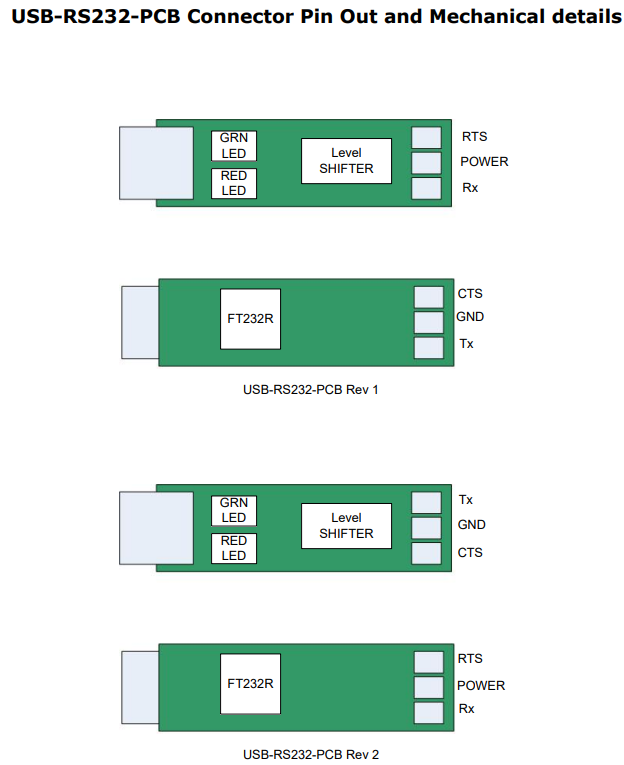

•6个输出提供TX，RX，RTS＃，CTS＃，Power和GND。

•低USB带宽消耗。 •UHCI / OHCI / EHCI主机控制器兼容。

•USB 2.0全速兼容。

•-40°C至 +85°C工作温度范围。

•RS-232 I/O的ESD保护±15kV人体模型（HBM）±15KV EN61000-4-2气隙​​放电±8KV EN61000-4-2
