3D HDMI切换器
用户手册
HDMI 8x1切换器
（3D Ultra HD 4KX2K@60Hz HDCP2.2）
为您的生活带来高度的高清！感谢您购买我们的产品。为了确保安全性和多年无故障操作，请在使用此产品之前仔细阅读手册。
1.0说明
HDMI开关是一种可以使用手动按钮将多组HDMI信号转换为一个高清显示器（例如HDTV）的产品。这样做可以避免经常堵塞和拔下电缆。它可以最佳效果优化您的家庭影院系统。
2.0功能
1。支持两个视频流的同时传输，多个
视频信号可以传输到同一屏幕；
2。当端口上存在信号时，自动进行切换；
3。符合HDMI2.0，HDCP2.2和DVI 1.0；
4。支持视频格式最高4K2K@30Hz，带24bit RGB/ycbcr
4：4：4/ycbcr4：4：4，最高4K2K@60Hz，带12bit ycbcr 4：4：4;
5。支持3D帧顺序视频格式最高1080p@60;
6。支持高分辨率VESA模式视频格式至QSXGA@60Hz;
7。支持LPCM 7.1CH，Dolby True HD和DTS-HD Master Audio；
8。支持IR和面板按钮控制；
9。通过使用HDMI与DVI适配器兼容DVI；
10.扩展传输距离并改善传输信号；
11.金属外壳设计和整体屏蔽而没有信号干扰；
12.电源（请参阅技术参数）。
3.0包装配件
首先解开扩展器时，请检查以查看是否包括以下项目：
HDMI 8x1 switcher-------------------------------------------1PCS
5V直流电源适配器------------------------------------------------------------------------------------------------------------
Remote control------------------------------------------------1PCS
IR Receiver Extension Cable -----------------------------1PCS
User Manual---------------------------------------------------1PCS
4.0详细的技术参数
产品8x1 HDMI开关
HDMI源输入端口8
显示设备输出端口1
源端口连接器19 PIN HDMI（一种类型）
显示设备端口连接器19 PIN HDMI（一种类型）
符合HDCP的是
源设备选择按钮IR遥控器
输入视频信号0.5-1.0伏
输入DDC信号5伏PP（TTL）
深色48位
单链路范围3840x2160@60
HDMI版本HDMI2.0
带宽高达600MHz
信号加快至18Gbps
输入电缆的长度≤10m
输出电缆的长度≤10m
电缆标准28AWG HDMI2.0
垂直频率范围60Hz
功耗（最大）6.5瓦
操作温度0℃至70℃
工作电压DC 5V
电源适配器5V 2A
净重（kg）0.8
维度：L×W×H（mm）276×110×25

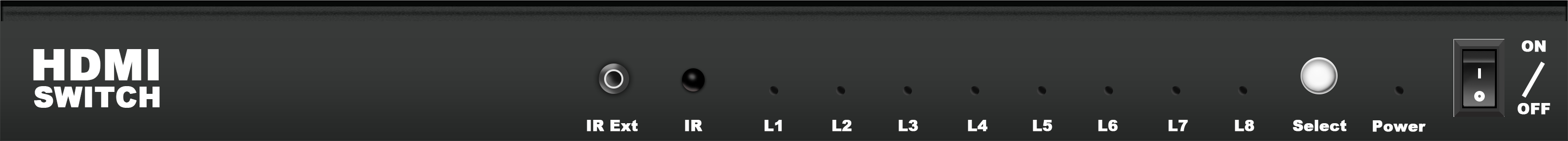

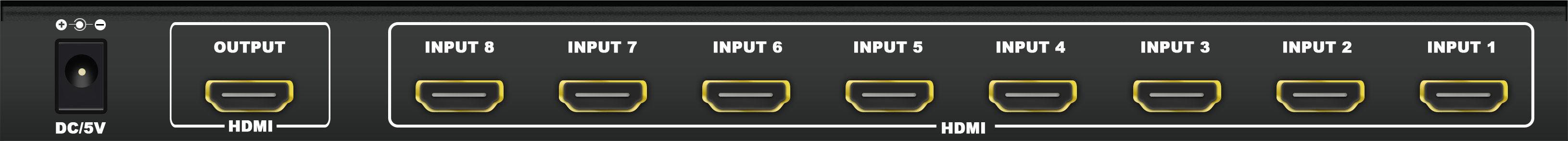

5.0面板简介
IR Ext ------------------------------IR Receiver Extension Port
IR ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
L1-L8 -----------------------------------HDMI Input1-8 Indicator
选择--------------------------------------------输入选择器按钮
电源--------------------------------------------------------功率指示器
开/关----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
DC/5V --------------------------------------DC Power Input Port
HDMI OUTPUT ------------------------------HDMI Output Port
HDMI INPUT1-8 ------------------------------HDMI Input Ports

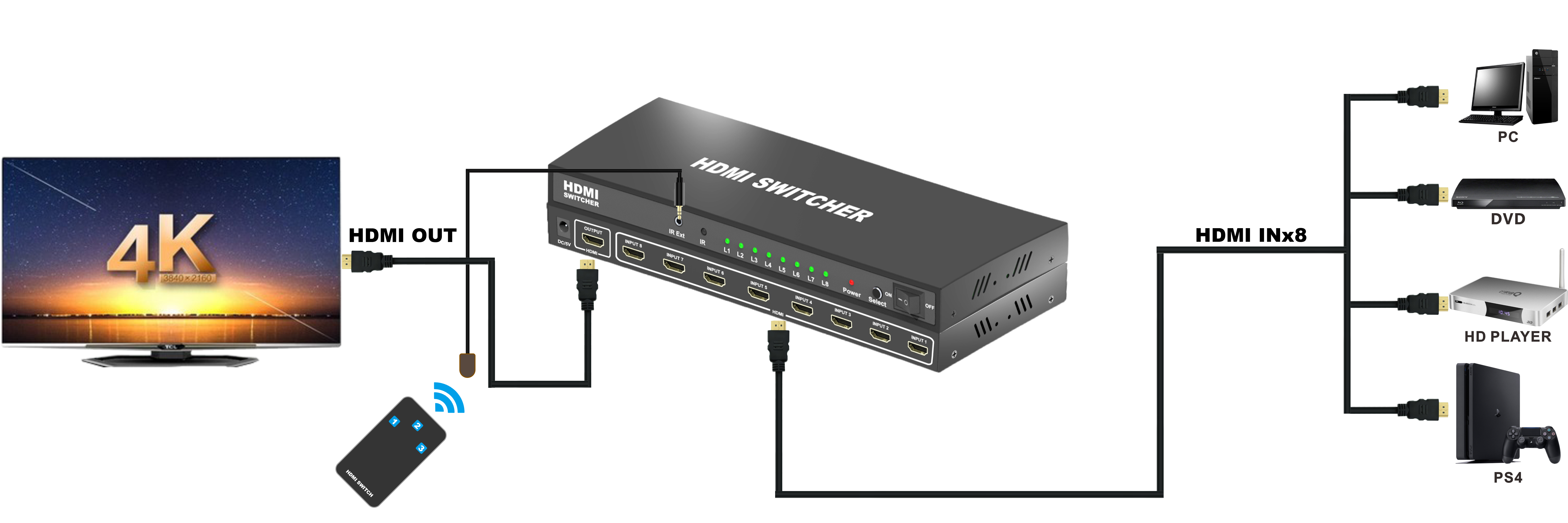

6.0申请
它从源设备（例如DVD，卫星接收器，机顶盒，DV摄像头，A/V接收器以及其他HDMI启用设备）切换了几个路由HDMI信号，以便到高清显示设备，例如HDTV和HDMI Flat Flat Panel Panel Panel显示器。
6.1将高清显示设备（例如HDTV）连接到HDMI Switch的
输出端口。
6.2将源设备（例如DVD和PS4连接到HDMI Switch的输入）
端口。
6.3在所有连接成功完成，然后启动之后，
您可以选择要查看或收听的信息
注意：当HDMI开关工作时，请确保源设备和显示设备与电缆连接良好。为了使相关端口正常工作，首先在开关上为源设备上的电源。
7.0安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插入或拔下信号电缆，并且不经常插入，拔出插头或
摇动他们。
2.设备不应放在阳光下，雨水和潮湿或
未通风的环境。
3.液体项目不应放在设备上。
4.请勿在火力，电源或其他的热源附近安装设备
产生热量的放大器。
5.除了除了将金属或其他物体插入设备之外不要
将电缆连接到端口。
6.不要自己拆除设备；应该通过
专业维护人员。
