PII-DP302S
PIISUN
| 数量： | |
|---|---|
3D DP 开关ER
用户手册
DP双向开关
（3D Ultra HD 8K60Hz）
为您的生活带来高度定义！
感谢您购买我们的产品。为了确保 产品的 安全性和多年无故障操作， 请租赁在使用此产品之前仔细阅读手册。
1.0简介：
DP开关是一种可以使用手动按钮将多组DP信号切换到一个高清显示设备（例如HDTV）的产品。这样做可以避免经常堵塞和拔下电缆。它可以最佳效果优化您的家庭影院系统。
2.0 特征：
1.与DP1.4相结合
2.支持24bit RGB/ycbcr的support视频格式4：4：4：4：4：4：4：4：4：4：4，最高为8K@60Hz，带有12bit ycbcr 4：4：4：4。
3.支持3D帧顺序视频格式最高1080p@60。
4.支持高分辨率VESA模式视频格式，最高为QSXGA@60Hz。 5.支持HDR和18GBPS信号速度。
5.支持LPCM 7.1CH，Dolby True HD和DTS-HD Master Audio。 7.扩展传输距离并改善传输信号。 8.金属外壳设计和整体屏蔽而没有信号干扰。
3.0包装 配件：
1. DP Switch----------------------------------------------------------1 Pcs
2。USB电源线---------------------------------------------------------------------------------------------------
4.0 技术 参数
单链接范围-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 7680x4320
Input Video Signal------------------------------------------------------0.5-1.0 Volts PP
Input DDC Signal--------------------------------------------------------5 Volts PP(TTL)
深色-------------------------------------------------------------------------------------------------------------- 48位
DP Version------------------------------------------------------------------------------DP1.4
Bandwidth--------------------------------------------------------------------Up to 600MHz
信号速度----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------]
输入电缆的长度------------------------------------------------------------------------------------------------------------≤10m
The length of output cable-----------------------------------------------------------≤10M
电缆标准------------------------------------------------------------------------------------------ 28AWG
垂直频率范围------------------------------------------------------------------------------- 60Hz
Power Consumption(max.)-------------------------------------------------------0.5Watts
操作温度--------------------------------------------------------------------------------------------- 70℃
Net Weight------------------------------------------------------------------------------0.03Kg
Dimension: L*W*H(mm)-----------------------------------------------------53.9x52x15.4

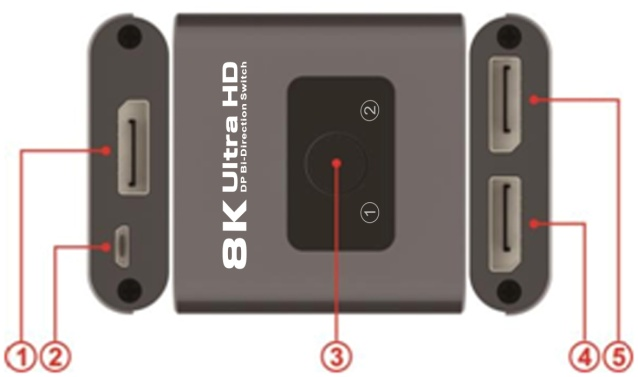

5.0面板 简介
当使用DP 1x2分离器时，当使用DP 2x1切换器时，输入1是输入，1是输出2.USB电源输入
3.切口按钮
当使用DP 1x2分离器时，使用DP 2x1切换器时输出4/5，输入4/5

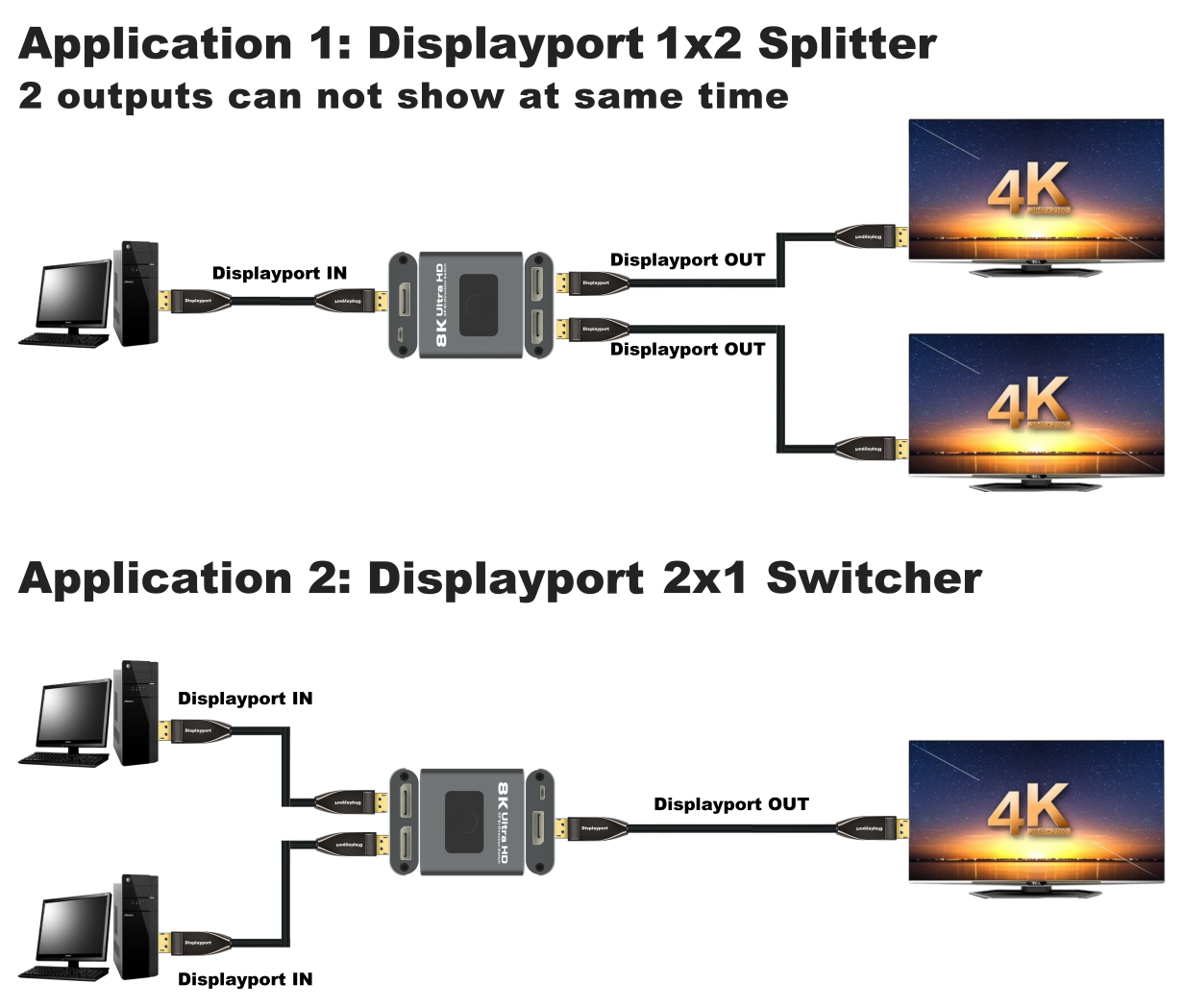

6.0连接 图
安装之前，请确保您希望连接的所有设备已关闭。
6.1在产品的信号源和输入端口之间连接DP电缆。
6.2连接产品和HDTV输出端口之间的DP电缆。
6.3 open信号源和HDTV的功率，然后起作用。
注意：当DP开关工作时，请确保源设备和显示设备与电缆连接良好。为了使相关端口正常工作，首先在开关上为源设备上的电源。
7.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插入或拔下信号电缆，并且不经常插入，拔出插头或
摇动他们。
2.设备不应放在阳光下，雨水和潮湿或
未通风的环境。
3.液体项目不应放在设备上。
4.请勿在火力，电源或其他的热源附近安装设备
产生热量的放大器。
5.除了除了将金属或其他物体插入设备之外不要
将电缆连接到端口。
6.不要自己拆除设备；应该通过
专业维护人员。
