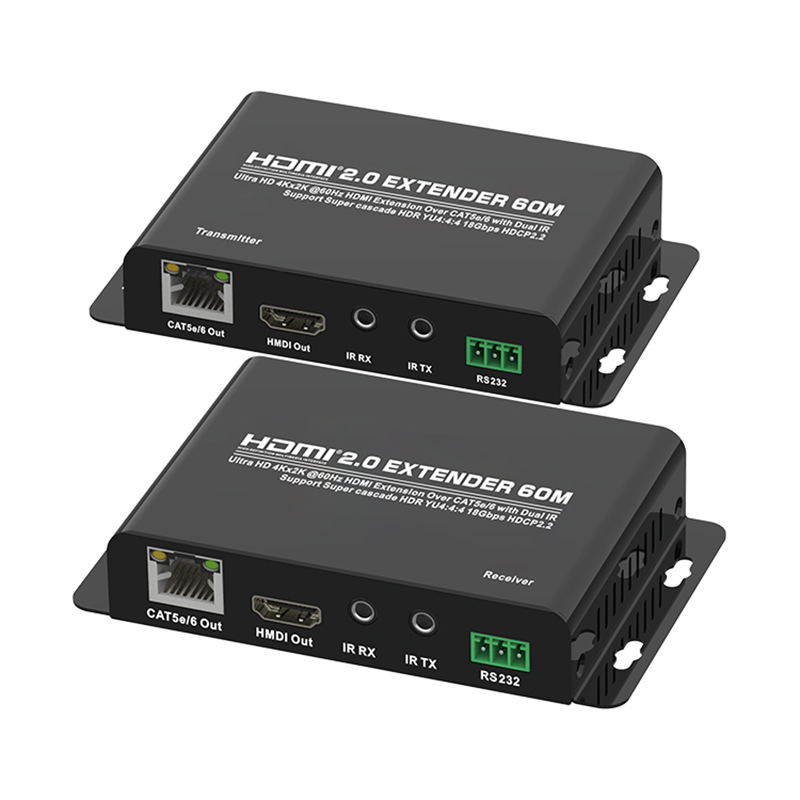

HDMI扩展器
HDMI扩展器（单个CAT5E/6）60m）
（Ultra HD 4KX2K@60Hz HDCP2.2）
感谢您购买我们的产品。为了确保安全性和多年无故障操作，请在使用此产品之前仔细阅读手册。
1.0 介绍
HDMI2.0 60M HDMI扩展器使用一个CAT5E/6（建议）
电缆而不是HDMI电缆，您可以将4K信号扩展到60米。扩展器的目的是实现带有低成本电线的长距离标志传输。
2.0 特征
1.信号传输：CAT5E或CAT-6（推荐的）电缆最多60
电表而不是HDMI电缆在TX和RX之间连接
扩展器；
2.与HDMI2.0，HDCP2.2和DVI 1.0相关；
3.支持24bit RGB/ycbcr
4：4：4/ycbcr4：4：4，最高4K2K@60Hz，带12bit ycbcr 4：4：4;
4.支持3D帧顺序视频格式最高1080p@60;
5.支撑多收益机级联变速箱；
6.支持20〜60kHz ir双重重新传输；
7. Audio格式支持：
DTS-HD/DOLBY-TRUEHD/LPCM7.1/DTS/DOLBY-AC3/DSD;
8.扩展传输距离并改善传输信号；
3.0 包装配件
首先解开扩展器时，请检查以查看是否包括以下项目：
1.HDMI发射器--------------------------- 1pcs
2.HDMI Receiver ---------------------1PCS
3. IR接收器----------------------------------- 2pcs
4.IR Transmitter -----------------------2PCS
5.电源---------------------------------------- 2件
6.User manual--------------------------1PCS
4.0 规格
Length of CAT-6 cable between Transmitter and Receiver --------------------------------------Up to 60 meters
HDMI输入/输出----------------------------------------------------------------@60Hz/1080p/1080i/720p/576p/576i/480p/480i
Support audio format -----------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
Max bandwidth----------------------------------------------------------------------------------------------------------600MHz
Max baud rate-----------------------------------------------------------------------------------------------------------18Gbps
Input Video signal ------------------------------------------------------------------------------------------0.5~1.5Volts pp
Output DDC signal----------------------------------------------------------------------------------------5Volts pp (TT1L)
Input/Output HDMI cable distance-------------------------------------------≤10m AWG26 HDMI standard cable
Max working current----------------------------------------------------------------------------------------------------800mA
功率适配器格式----------------------------------------------------------------------------- AC（50Hz，60Hz）100V-240V;输出：DC5V/1A
Operating Temperature range------------------------------------------------------------------------------ (-15 to +55℃)
Operating Humidity range------------------------------------------------------------5 to 90%RH (No Condensation)
Dimension(L x W x H)---------------------------------------------------------------------------------------100x73x25mm
5.0面板描述
请研究下面的面板图并熟悉信号
输入，输出和功率要求。

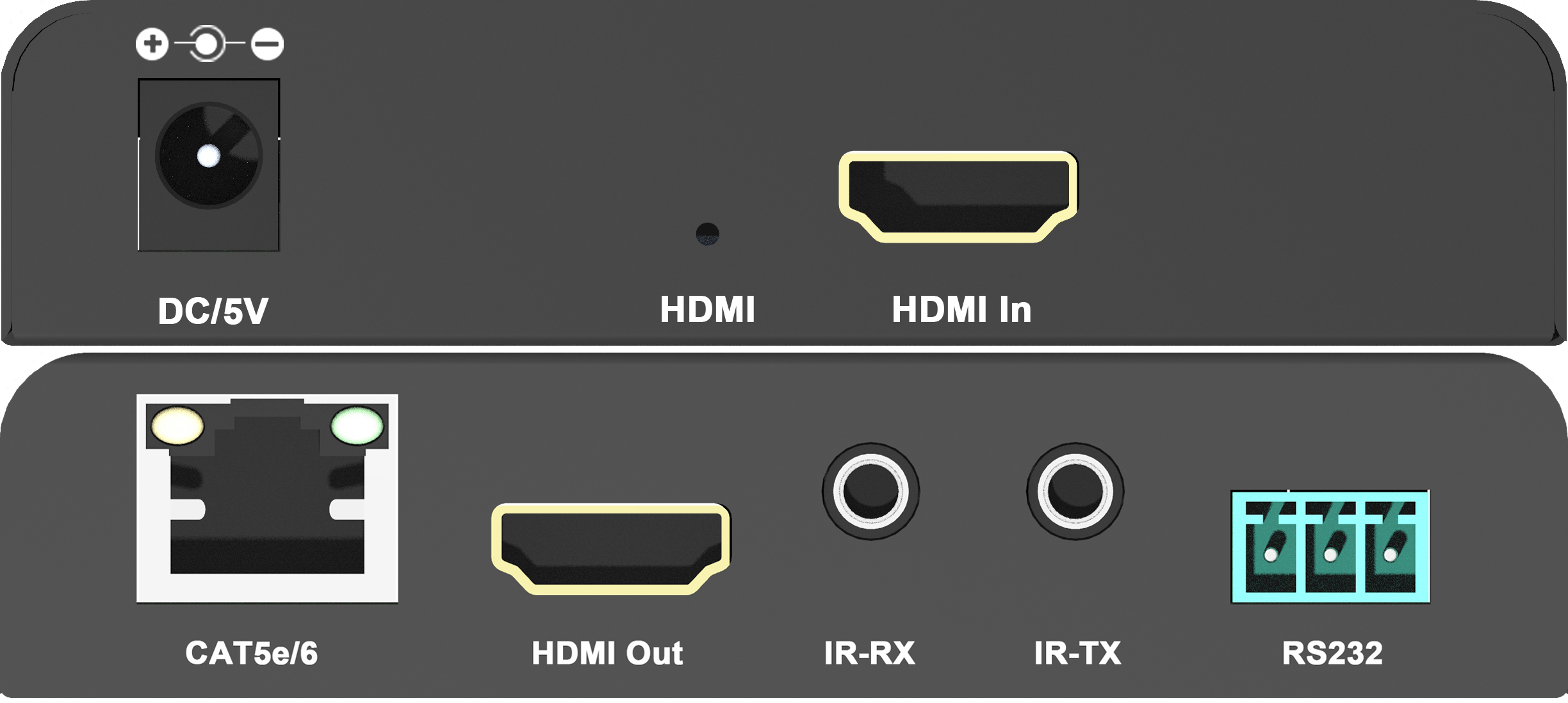

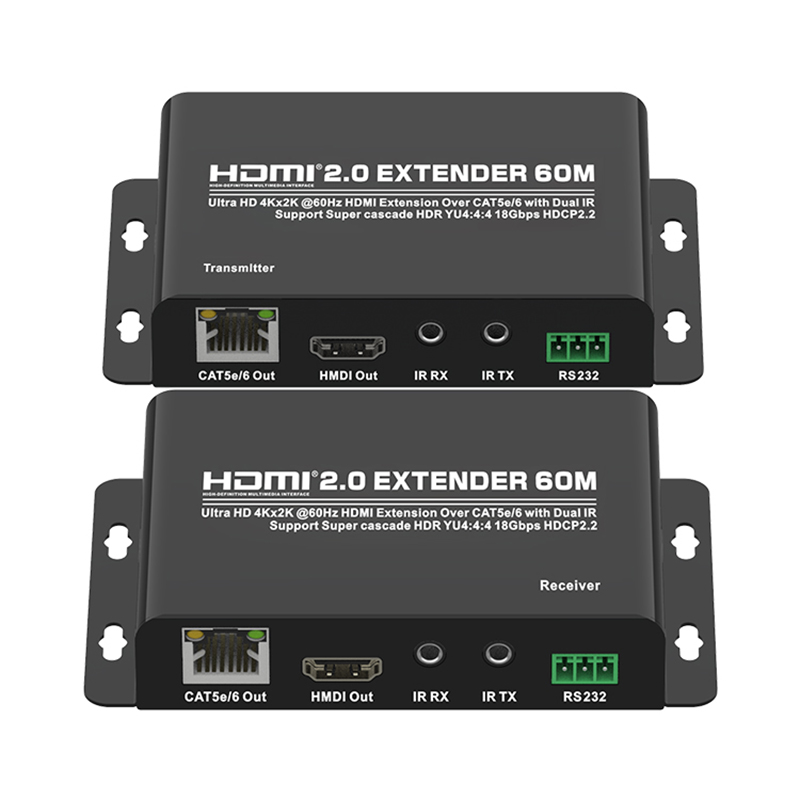

HDMI扩展器TX面板
DC 5V------------------------------------DC Power Input Port
HDMI ---------------------------------------------------------------------------------------------------------------------------------------------------------------》输入指示器
HDMI Input -----------------------------------HDMI Input port
CAT5E/6 -------------------------------------------------------------------------------------------------------------------------------------------------------------------》
HDMI Output ------------------------------HDMI Output port
IR-RX ------------------------------------------IR receiver port
IR-TX ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RS232 ----------------------------------------------------------------- rs232端口

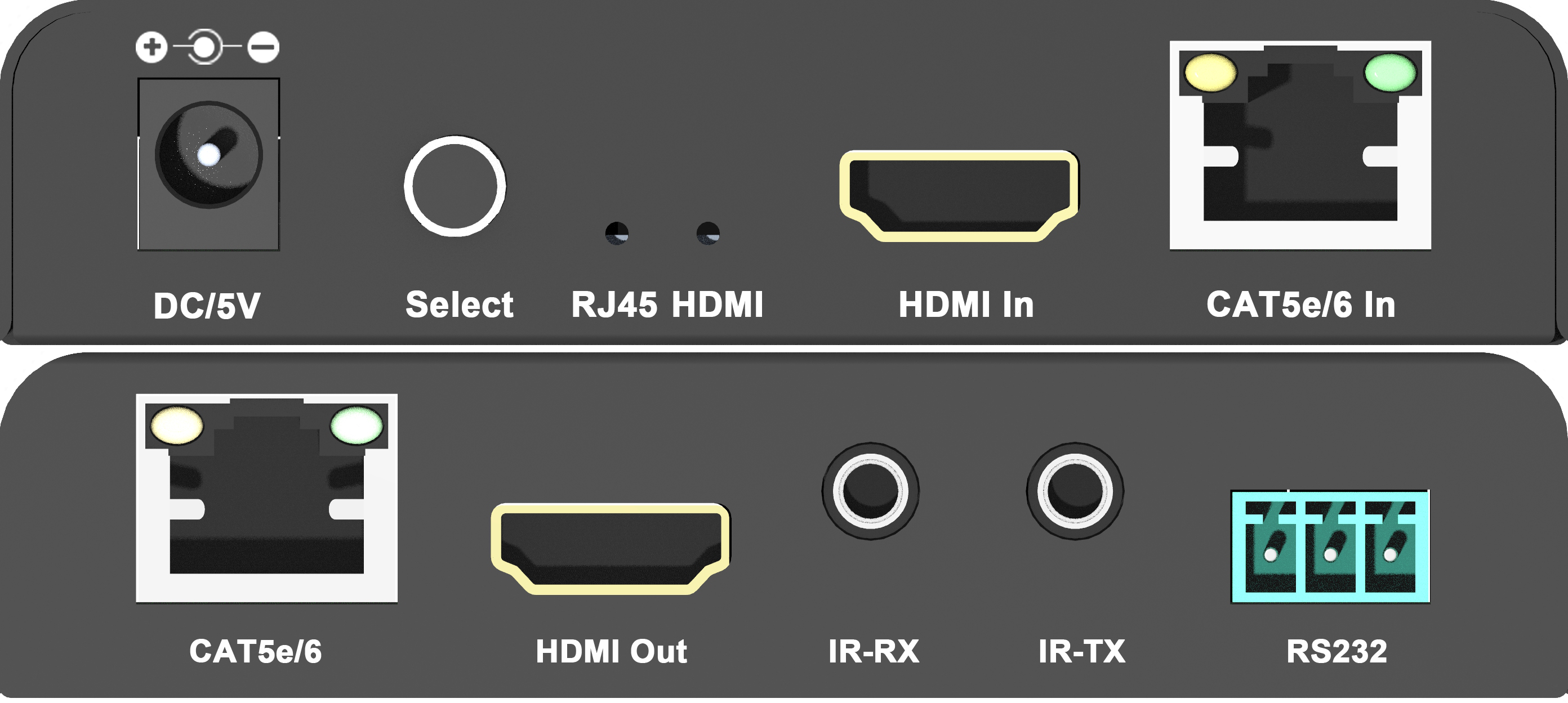

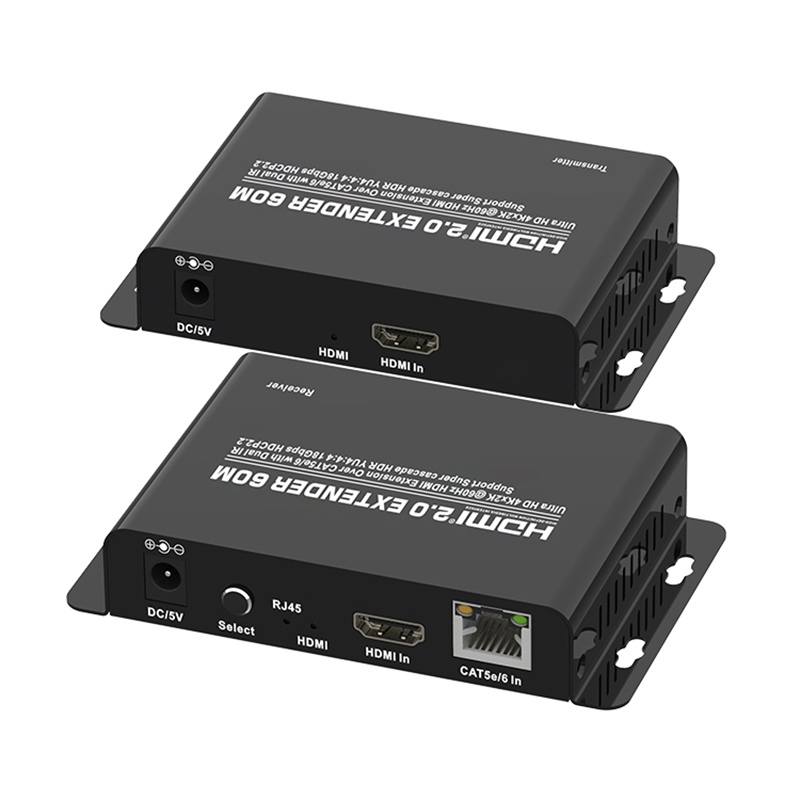

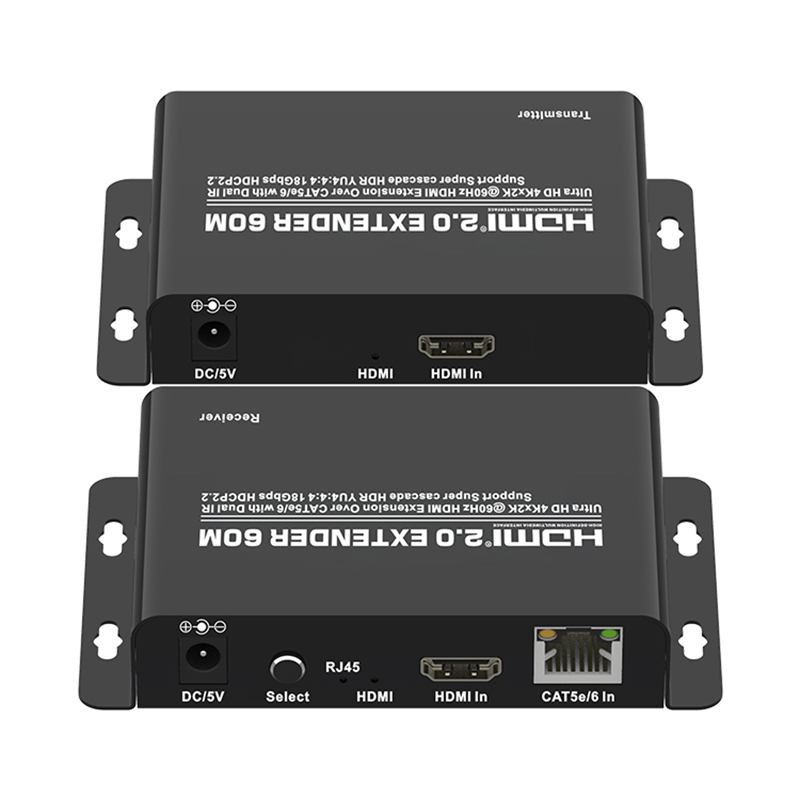

HDMI扩展器RX面板
DC 5V------------------------------------DC Power Input Port
选择------------------------------------------开关输入信号按钮
RJ45 --------------------------------------RJ45 Input indicator
HDMI ------------------------------------HDMI Input indicator
HDMI Input ----------------------------------HDMI Input port
CAT5E/6 in -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
CAT5E/6 -------------------------------------------------------------------------------------------------------------------------------------------------------------------》
HDMI Out ----------------------------------HDMI Output port
IR-RX ------------------------------------------IR receiver port
IR-TX ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
RS232 ----------------------------------------------------------------- rs232端口
6.0 连接并操作
申请ⅰ
（点到点申请）

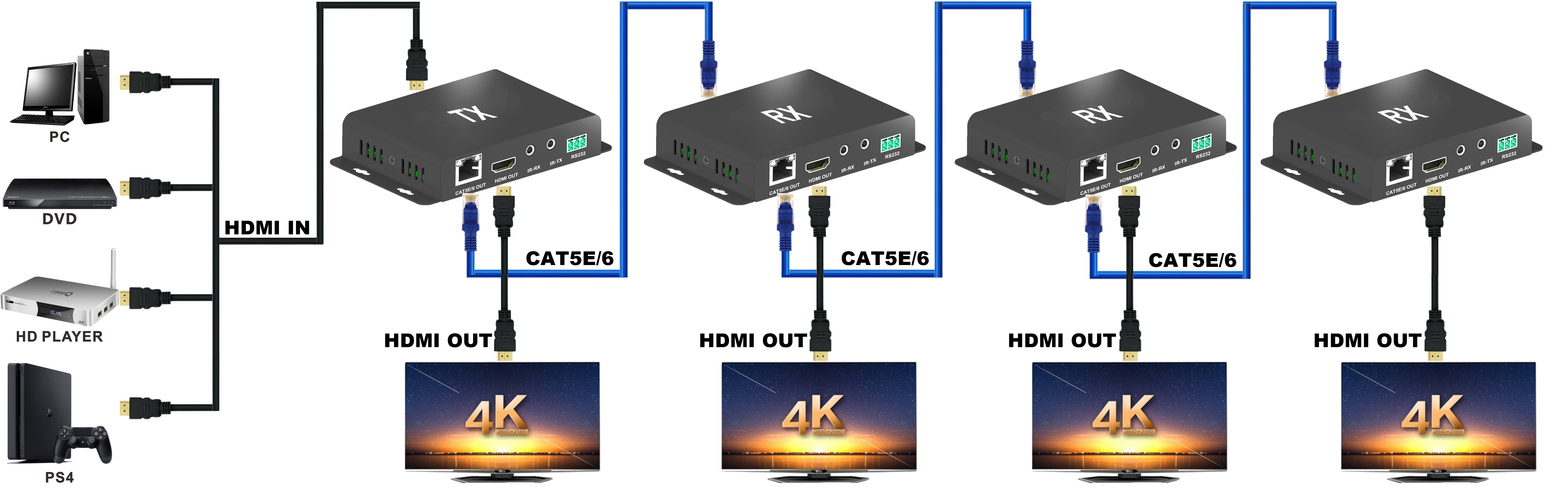

申请ⅱ
（多接收机级联传输）
6.01通过一台HDMI电缆（最大= 10m）将发射器连接到源设备。
6.02通过一台HDMI电缆（最大= 10m）将显示器与接收器连接。
6.03通过一个CAT5E/6将TX与RX连接（最大= 60m）。
6.04一对IR-RX和IR-TX电缆，连接到3.5mm IR-RX，并且
发射器和接收器的IR-TX端口分别。
6.05将电源连接到TX和RX。
6.06 LED指示器：当输入信号时，稳定的蓝光。
6.07通过RX上的“选择”按钮选择输入源。
7.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1。请慢慢插入或拔下信号电缆，并且不会经常插入，拔下或摇动它们。
2。不应将设备放在阳光下，雨水和潮湿或未 通风的环境下。
3。不应将液体物品放在设备上。
4。请勿在热源附近安装设备，例如火，电源或其他产生热量的放大器。
5。除将电缆连接到端口外，不要将金属或其他物体插入设备。
6。不要自己拆除设备；专业维护人员应维护它。
