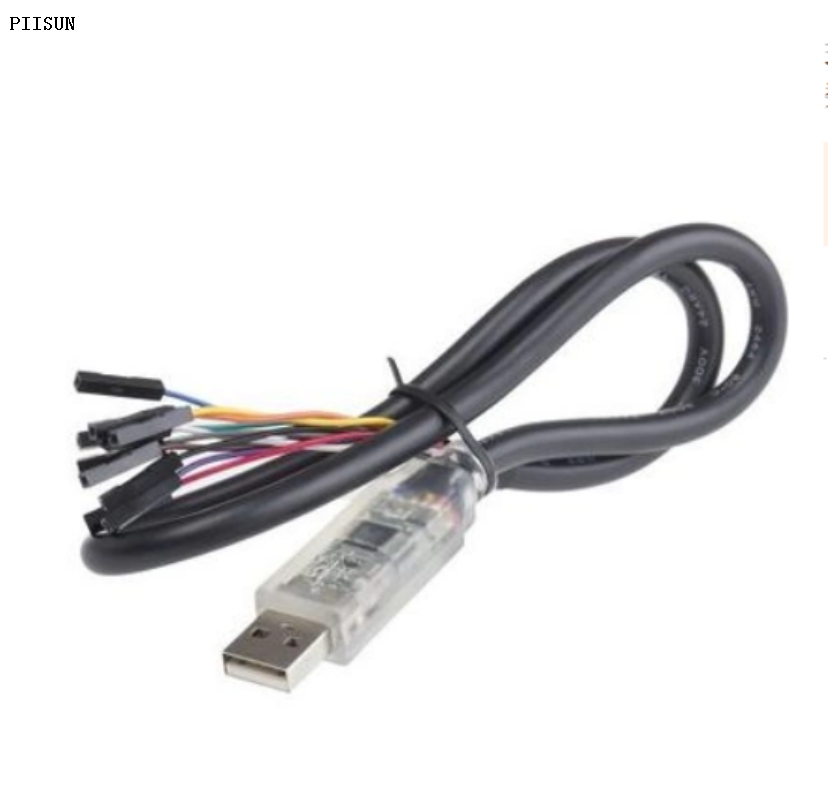

C232HM-DDHSL-0/C232HM-EDHSL-0    USB 2.0 HI-SPEED到MPSSE电缆

 USB到HI-SPI/I2C/JTAG串行适配器电缆带嵌入式电子设备，LED，3.3V

USB 2.0 HI-SPEED到具有 +3.3V数字级信号的MPSSE电缆（SPI/I2C/JTAG主）。

• 数据速率： 30      Mbps

• USB速度： 高速      （480Mbps）

• 接口： mpsse

• USB连接器： 类型      A

• 端连接器： 10      Way 0.1 “女性销钉头

• 电缆长度： 0.5m

• 电缆详细信息： 10      核心，6.5mm UL2464 24 AWG

• 软件包： N/A。

• 频道： 1

• I/O电压： 3.3V

• USB      类： FTDI驱动程序

• 虚拟com端口： 是

• 最大功率输出： +3.3V      / 250mA

• FTDI内部IC： FT232H

• 工作      温度： -40°C至 +85°C

产品概述

C232HM-DDHSL-0/C232HM-EDHSL-0是MPSSE电缆的USB 2.0高速。该电缆包含一个使用FT232H的小型内部电子电路板，该电缆封装在电缆的USB连接器端中，该电缆处理所有USB信号和协议。 FT232H是一个单个通道USB 2.0高速（480MB/s），to UART/FIFO IC。它可以在各种行业标准串行或并行接口中进行配置，例如MPSSE -JTAG，SPI，I2C。集成的FT232H设备合并了一个称为多协议同步串行引擎（MPSSE）的命令处理器。 MPSSE命令处理器的目的是与使用同步协议（例如JTAG，SPI或I2C）的设备有效地进行通信。电缆由带有单极连接器的十个单独的电线终止，可以将其连接到男性标头。电缆信号符合3.3V的CMOS逻辑。电缆长度为0.5m，支持MPSSE模式下的数据传输高达30Mbps。

·   在VCC上为5.0VDC时450mA的最大输出的最大输出

·   USB较低的带宽消耗量

·   UHCI/OHCI/EHCI主机控制器兼容

·   USB 2.0高速（480mbits/秒）和全速（12mbits/秒）兼容

·   芯片上处理的整个USB协议，无需USB特定固件编程

·   USB类型A连接器，用于直接连接到主机或集线器

·   运行低和USB悬浮电流

·   支持USB暂停和恢复

·   可调节的接收缓冲超时

·   1KB接收并传输高数据吞吐量的缓冲区

C232HM-DDHSL-0/C232HM-EDHSL-0，USB至MPSSE电缆，能够为SPI，I2C或JTAG界面提供USB，是CE，FCC和UKCA批准的。

USB到具有 +3.3V数字级信号的MPSSE电缆。 VCC上的200ma @ 3.3vdc的最大输出

这是由FT232H设备中的MPSSE完成的，该设备具有在处理所有USB信号和协议时模仿同步串行协议的能力。

为了加快应用程序开发，FTDI提供了处理MPSSE命令以模拟多个协议的库。

注意：MPSSE库的使用要求安装FTDI的D2XX驱动程序。

申请

通信与网络，音频，成像，视频和视觉，传感和仪器

典型的应用

·USB到JTAG接口

·USB到SPI接口

·USB到I 2C接口

·将MCU / PLD / FPGA的连接到USB

·USB音频和低带宽视频数据传输

·快速USB集成到现有电子系统中

·新系统上的USB接口的原型平台

·USB仪器

使用FTDI FT232H，USB 2.0 HI-SPEED到MPSSE电缆包含一个小的内部电子电路板，该电路板封装在电缆的USB连接器端中，该电路端可处理所有USB信号和协议。该电缆提供了一种快速，简单的方法，可以将带有3.3伏数字接口的设备连接到USB。有关IC的完整详细信息，请咨询FT232H数据表，可从DS_FT232H获得。集成的FT232H设备合并了一个称为多协议同步串行发动机（MPSSE）的命令处理器。 MPSSE命令处理器的目的是与使用同步协议（例如JTAG，SPI或I 2C）的设备有效地进行通信。 MPSSE应用程序注释-AN_108提供了完整详细信息。电缆由带有单极连接器的十个单独的电线终止，可以将其连接到男性标头。电缆信号符合3.3伏的CMOS逻辑。 FT232H是单个通道USB 2.0 HI-SPEED（480MB/s）的UART/FIFO IC。它可以在各种行业标准串行或并行接口中进行配置，例如MPSSE -JTAG，SPI，I2C。 C232HM MPSSE电缆很容易通过应用程序软件配置为每个接口，例如JTAG，SPI，I2C。该电缆由USB主机端口供电，是USB 2.0 HI-SPEED兼容。电缆长度为0.5m，支持MPSSE模式下的数据传输高达30Mbps。

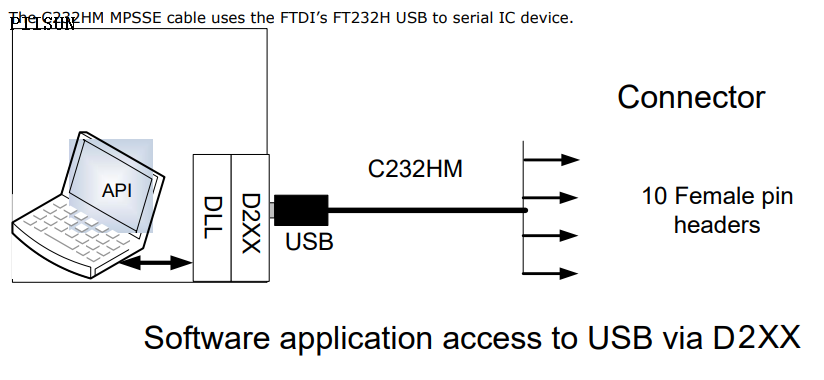

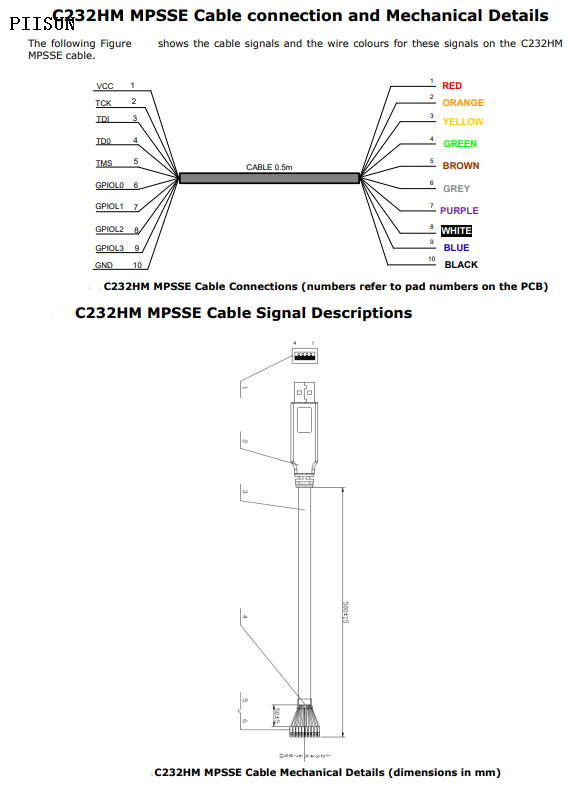

可用电缆和零件号下表1.1给出了可用C232HM MPSSE电缆的详细信息（支持自定义的端连接器设计）

零件号	描述	结束连接器*	电缆详细信息
C232HM-DDHSL-0	USB到具有的MPSSE电缆。 VCC上的   +3.3V数字级信号   250mA的最大输出   @ 3.3vdc	单极，   插座X 10	10核，28 AWG，   直径= 6.5mm
C232HM-EDHSL-0	USB到具有的MPSSE电缆。 VCC上的   +3.3V数字级信号   450mA的最大输出   @ 5.0VDC	单极，   插座X 10	10核，28 AWG，   直径= 6.5mm

特征

·基于单芯片USB HI-SPEED FT232H设备

·USB 2.0 HI-速（480mbits/秒）和全速（12Mbits/秒）兼容

·芯片上处理的整个USB协议 - 无需USB特定的固件编程

·USB类型A连接器，用于直接连接到主机或集线器

·USB巴士供电

·完全辅助的硬件或X-ON / X-OFF软件握手

·JTAG，SPI和I2C上最高30Mbps的同步串行（MPSSE）数据速率

·1kbyte接收和发送缓冲区，以获取高数据吞吐量

·传输和接收LED驱动器信号

·可调节的接收缓冲超时

·支持USB暂停和恢复

·运行低和USB悬浮电流

·USB较低的带宽消耗量

·UHCI / OHCI / EHCI主机控制器兼容

·-40°C至 +85°C工作温度范围

·电缆长度为0.5m（19.7英寸）

·也可用的自定义版本（受最低订单数量（MOQ）的约束）

·FTDI的免版税D2XX司机在大多数情况下消除了USB驾驶员开发的要求
