PII-631
PIISUN
| 数量： | |
|---|---|

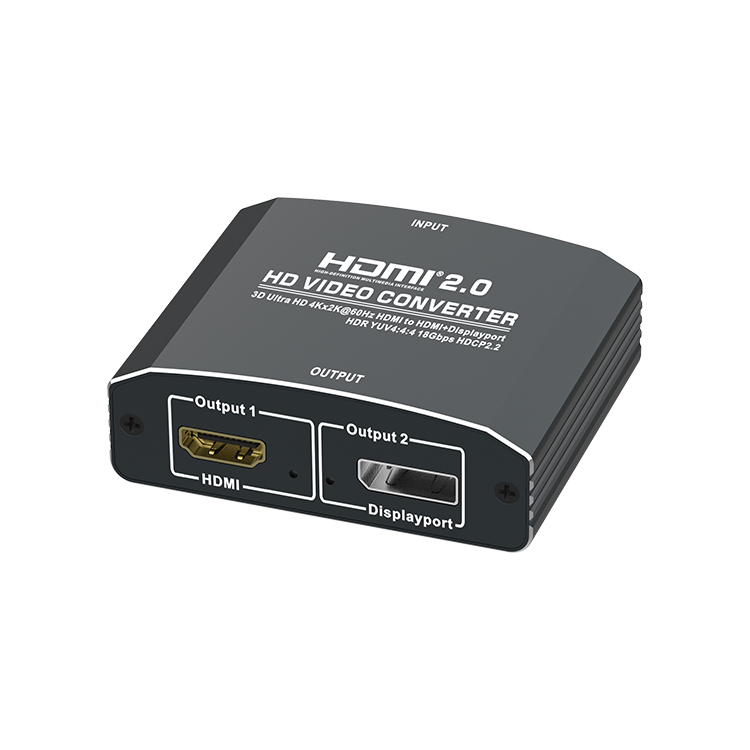

高清视频 C Onverter
用户手册
3D Ultra HD 4KX2K@60Hz HDMI至HDMI+DP转换器
（HDMI2.0 18GBPS HDR YUV4：4：4 HDCP2.2）
感谢您购买我们的产品。为了确保安全性和多年无故障操作，请在使用此产品之前仔细阅读手册。
1.0 介绍
转换器将一组HDMI 2.0信号转换为一组HDMI信号和一组DisplayPort信号同步输出。
它为噪音，空间和安全问题，数据中心控制，信息分配，会议室演示，学校和公司培训环境提供解决方案。
2.0功能
1.插头和播放，在几分钟内安装；
2.支持HDCP2.2协议，支持HDMI2.0；
3.支持HDR 18GBPS YUV4：4：4;
4.一个HDMI输入转换为HDMI+DisplayPort输出；
5.DISPLAYPORT输出支持DP1.2;
6.HDMI输入分辨率：最高4KX2K（60Hz）;
7.HDMI/DP输出分辨率：高达4KX2K（60Hz）;
8.支持HDMI和DisplayPort信号同步分布。
3.0包内容
在尝试使用此单元之前。请检查包装，并确保以下纸箱中包含以下物品：
1.Main unit----------------------------------1Pcs
2.User's Manual---------------------------1Pcs
3.5V直流电源-------------------------------- 1pcs
4.0规格：
HDMI IN/OUT SESOLUTION ------------------------ 480i/p，576i/p，720p，1080i/p，4KX2K@60Hz
DP输出----------------------------------------------- 480i/p，576i/p，720p，1080i/p，4kx2k@60Hz
Support video color format-------------------------------24bit/36bit/48bit deep color
Max bandwidth-----------------------------------------------------------------------600MHz
Max baud rate-------------------------------------------------------------------------18Gbps
Input/Output TMDS signal---------------------------------------0.5~1.5Volts pp(TTL)
Input/Output DDC signal------------------------------------------------5Volts pp (TTL)
输入电缆距离---------------------------------------------------------------------------------------------≤10m28awg
输出电缆距离-----------------------------≤10m28AWG HDMI标准电缆
最大工作电流------------------------------------------------------------------------------------------------ 500mA
功率适配器-----------------------输入：AC（50/60Hz）100V-240V;输出：DC5V/1A
工作温度范围-----------------------------------------------------------（-15至 +55℃）
操作湿度范围--------------------------- 5至90％RH（无凝结）
Dimension (L x W x H)---------------------------------------------73X60.5X22.5 (mm)
Weight---------------------------------------------------------------------------------------90g

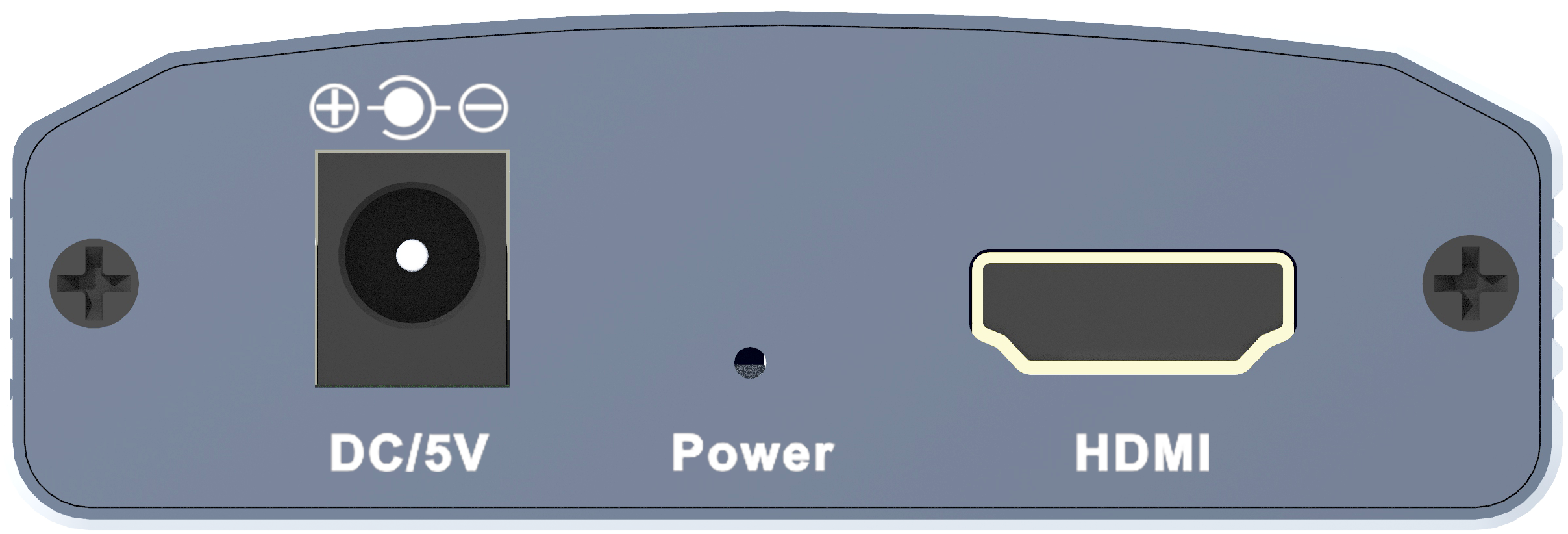

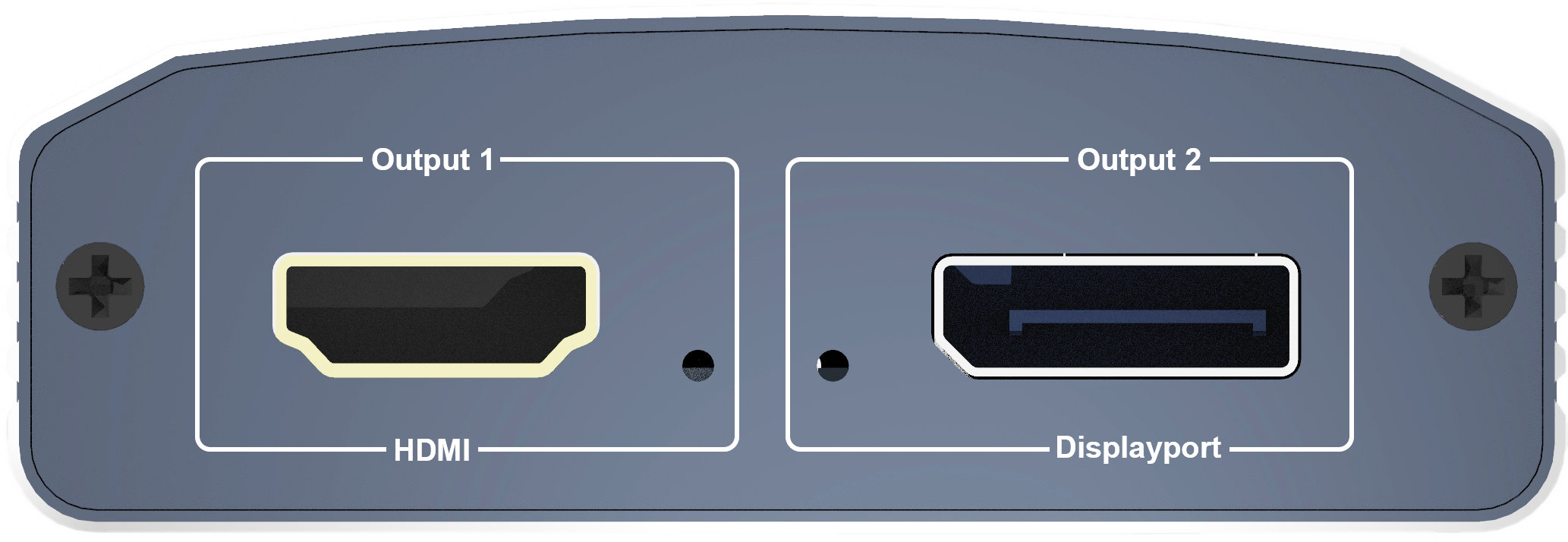

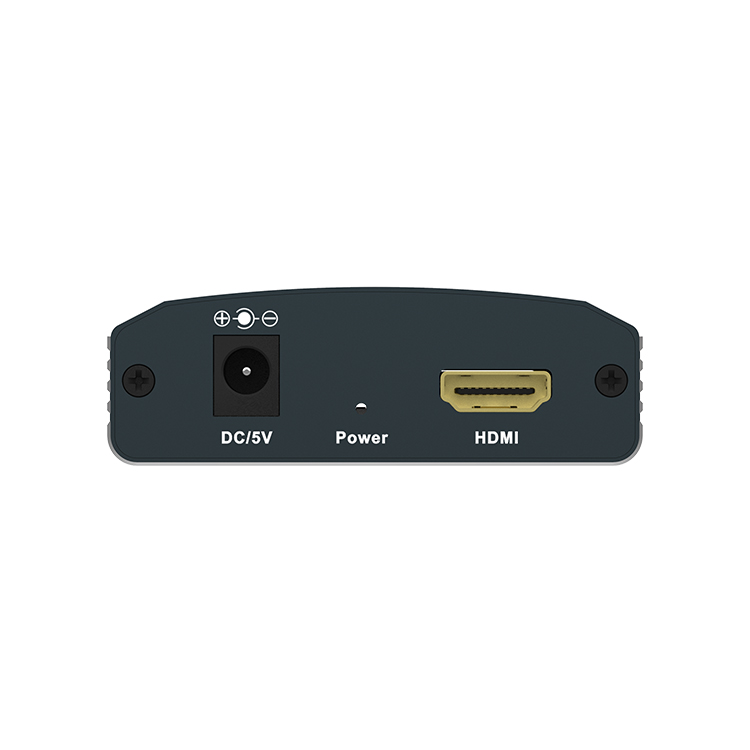

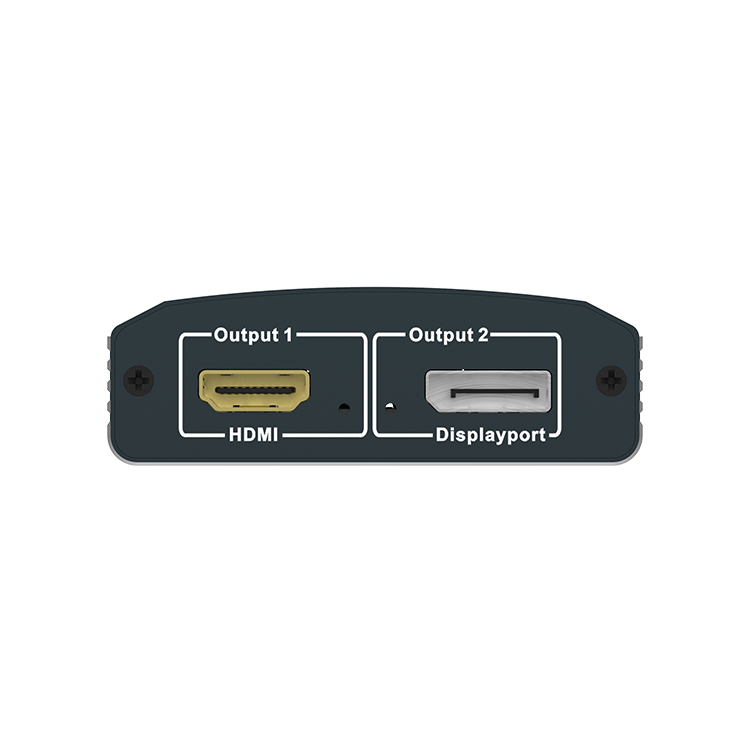

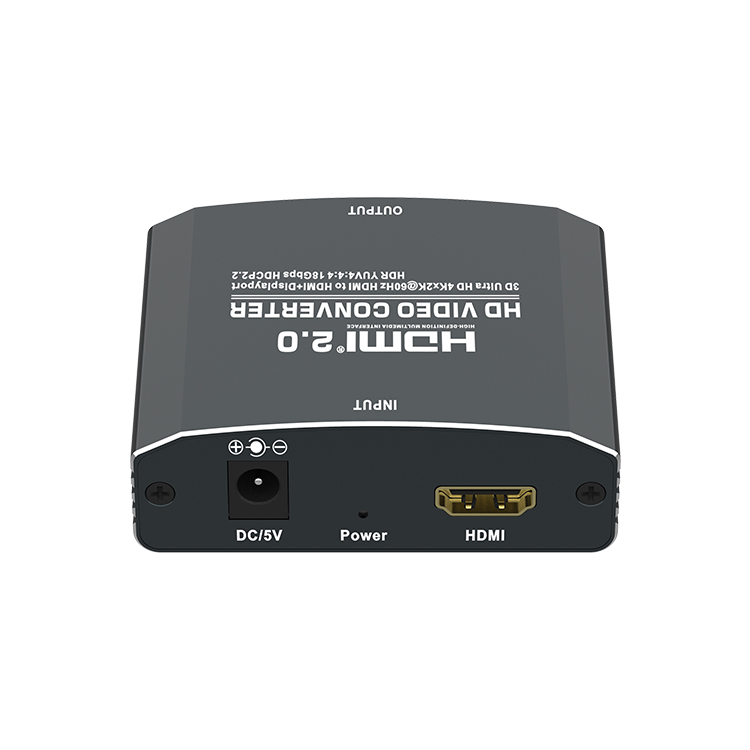

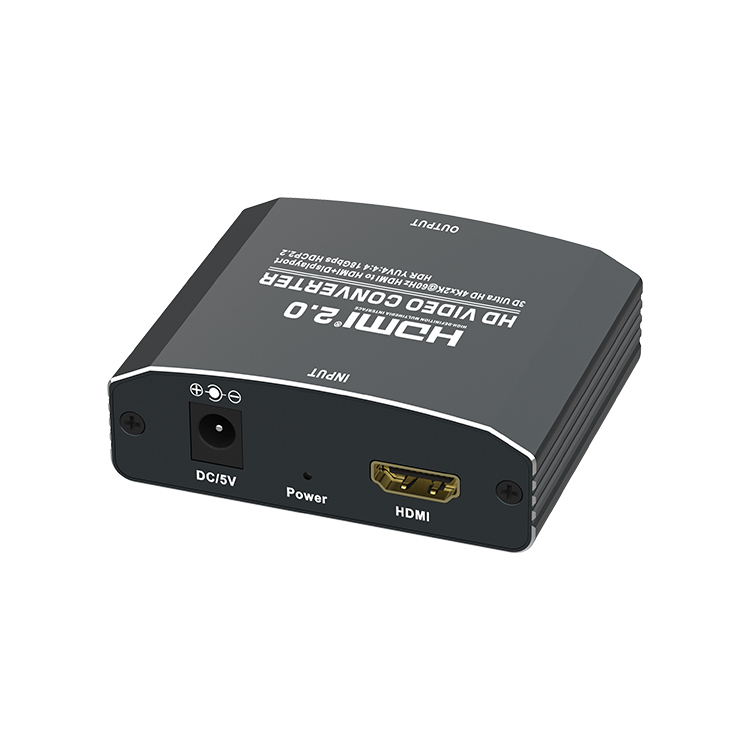

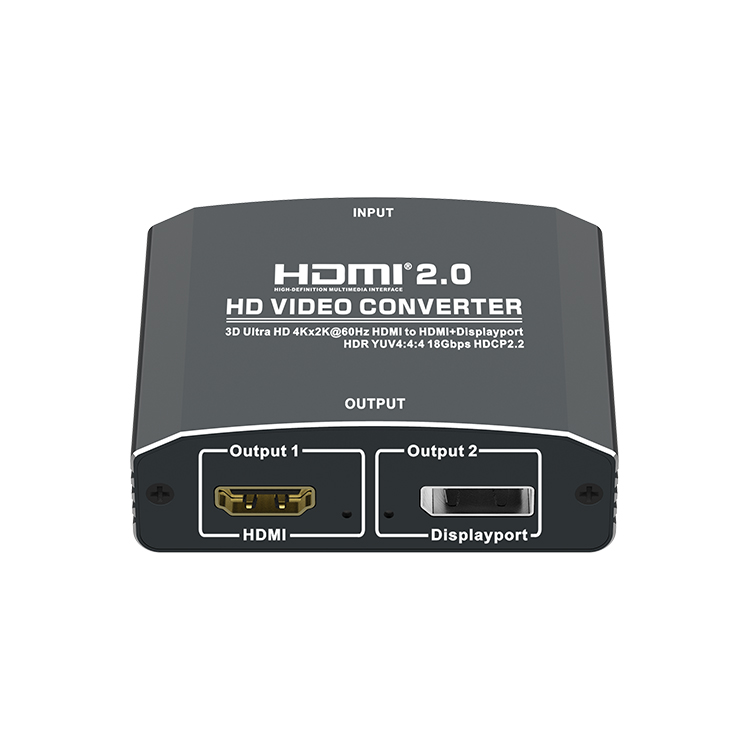

5.0面板描述
请研究下面的面板图，并熟悉信号输入，输出和功率要求。
DC/5V --------------------------------------------------------------------------------------------- 5V电源接口
功率--------------------------------------------------------------------------------------------功率指示器
HDMI ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》输入
Output1 --------------------------------------------------------------------HDMI Output
输出2 -------------------------------------------------------------------------------------------------------------------------------------------------------------------》显示出输出

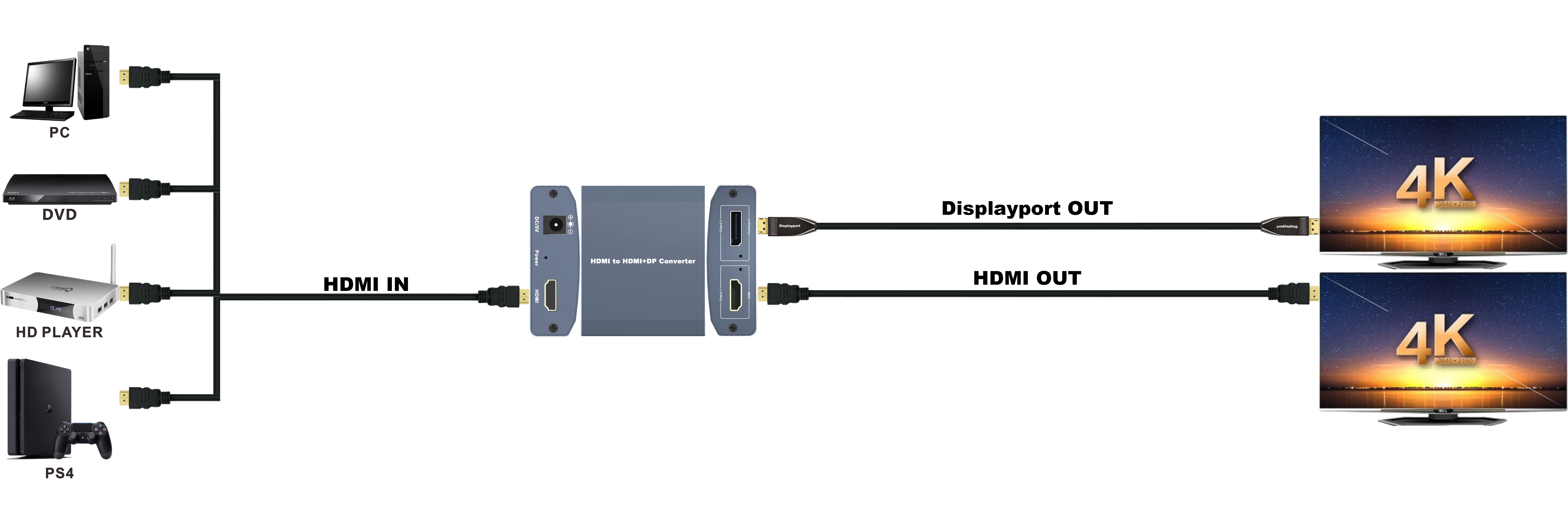

6.0操作和连接：
安装之前，请确保您希望连接的所有设备已关闭。
1.使用一根HDMI电缆将高清源与输入HDMI端口连接。
2.将转换器HDMI输出端口与HDMI显示器连接。
3.将转换器显示器输出端口与DP显示器连接。
4.将转换器与5V直流电源适配器连接。
5.所有连接的设备上的功率，选择显示设备的输入
到其HDMI/DP通道。
7.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1。请慢慢插入或拔下信号电缆，并且不会经常插入，拔下或摇动它们。
2。不应将设备放在阳光下，雨水和潮湿或未通风的环境下。
3。不应将液体物品放在设备上。
4。请勿在热源附近安装设备，例如火，电源或其他产生热量的放大器。
5。除将电缆连接到端口外，不要将金属或其他物体插入设备。
6。不要自己拆除设备；专业维护人员应维护它。
