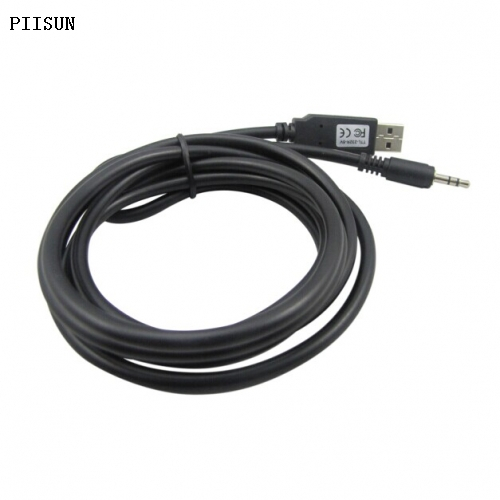

TTL-232R-5V-AJ
PIISUN
| 数量： | |
|---|---|
电缆长度为180万（6feet）
UHCI/OHCI/EHCI主机控制器兼容
直径为5mm
24AWG，2个核心和螺旋线
在TTL级别的数据传输率从300baud到3Mbaud
直接连接到Microcontroller UART或I/O PIN
USB带宽消耗低
FCC和CE符合
支持FT232R FTDICHIP-ID功能以提高安全性
工作温度范围从-40°C到85°C
通信与网络，工业

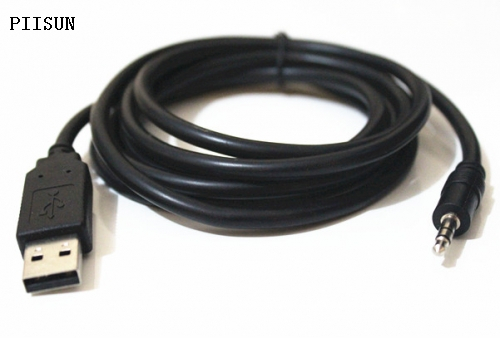

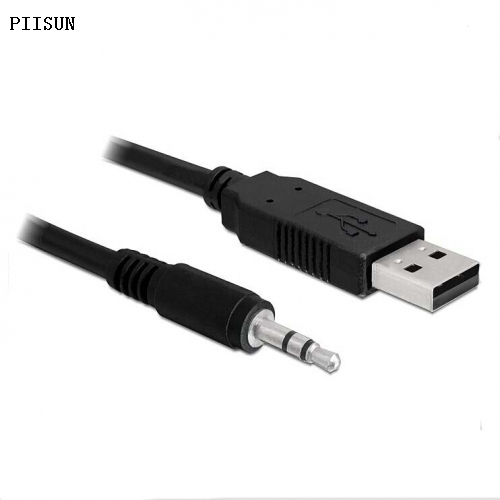

TTL-232R-3V3-AJ/ TTL-232R-5V-AJ（“” Audio Jack“”）是串行（TTL级）转换器电缆的USB，它允许将TTL串行接口单元连接到USB。
此版本的FTDI的USB到TTL串行适配器电缆在串行接口上使用3.5mm音频插孔，并且具有配置为3.3V级别操作的I/O引脚。
TTL-232R-3V3-AJ/ TTL-232R-5V-AJ使用FT232RQ单元，该单元位于USB'A'连接器内，并在1.8 m（70''）电缆的末端终止，并带有3.5 mm的音频插孔，该电缆提供了3.5 mm的音频插孔，该电缆提供了可输送（TX），crecepmit（tx），crecepter（tx），gnd scrign（rx），gn和gn ndd scrign（rx），gnd ndd ndd ndd。
TTL-232R-3V3-AJ / TTL-232R-5V-AJ 完全符合ROHS，并且已获得FCC，CE和UKCA批准。
TTL-232R电缆是USB家族到TTL串行UART转换器电缆，将FTDI的FT232RQ USB纳入了处理所有USB信号和协议的串行UART接口IC设备。电缆提供了一种快速，简单的方法，可以将带有TTL级串行接口的设备连接到USB。
可用的电缆和零件号下表1.1给出了可用的TTL-232R电缆的详细信息。
零件号 | 描述 | 结束连接器* | 电缆详细信息 |
TTL-232R-5V | USB到具有 +5V TTL级 UART信号的UART电缆。 | 6针SIL，0.1英寸螺距 | 6核，26AWG， |
TTL-232R-3V3 | USB到 +3.3V TTL级的UART电缆 UART信号 | 6针SIL，0.1英寸螺距 | 6核，26AWG， |
TTL-232R-5V-WE | USB到具有 +5V TTL级 UART信号的UART电缆。 | 电线结束（无 | 6核，26AWG， |
TTL-232R-3V3-WE | USB到 +3.3V TTL级的UART电缆 UART信号 | 电线结束（无 | 6核，26AWG， |
TTL-232R-5V-AJ | USB到具有 +5V TTL级 UART信号的UART电缆。 | 3.5毫米音频插孔 | 2核和螺旋， |
TTL-232R-3V3-AJ | USB到 +3.3V TTL级的UART电缆 UART信号 | 3.5毫米音频插孔 | 2核和螺旋， |
TTL-232R-3V3-2MM | USB到 +3.3V TTL级的UART电缆 UART信号 | 8方式，键合2mm | 7核，26 AWG， |
也可以使用自定义版本（遵守量量）
