PII-632
PIISUN
| 数量： | |
|---|---|
高清 视频转换器
HDMI到VGA+HDMI转换器
1.0简介
这种HDMI到VGA和HDMI转换器将数字HDMI信号转换为模拟VGA视频和HDMI信号。它允许用户在看电影或在传统的VGA监视器或投影仪上玩游戏时欣赏其高清图像和声音，支持VGA和HDMI同时显示。
它为数字娱乐中心，HDTV零售和Show网站，HDTV， STB，DVD和投影仪工厂，噪声空间和安全问题，数据中心控制，信息分配，会议室演示文稿，学校和公司培训环境提供解决方案。
2.0 特征
1.转换：它可以将完整的HDMI转换为VGA视频和HDMI输出；
2.使用：在几秒钟内安装，不需要设置；
3.支持HDMI1.4B;
4.支持HDCP1.4;
5.支持分辨率：480i/p，576p，720p，1080i/p，1920x1200;
6.支持HDMI输入的每通道165MHz/1.65Gbps（6.75Gbps All Channel）带宽；
7.支持模拟视频输出至UXGA和1080p，带有10位DAC；
8.com通过使用HDMI到DVI适配器使用DVI；
9.金属外壳设计和整体屏蔽而没有信号干扰。
3.0 包装配件：
在尝试使用本机之前，请检查包装，并确保以下纸箱中包含以下物品：
1. HDMI Converter----------------------------------------1Pcs
2. Audio Cable---------------------------------------------1Pcs
3. 5V DC Power Adaptor---------------------------------1Pcs
4. User Manual---------------------------------------------1Pcs
4.0 规格
信号输入/输出 | |
输入视频信号 | 0.5-1.0伏特pp |
输入DDC信号 | 5伏PP（TTL） |
输入连接 | HDMI A女（19pin） |
输出连接 | VGA，HDMI，立体声 |
HDMI视频输入格式 | 480i/p; 576i/p; 720p; 1080i/p，1920x1200 |
VGA 视频输出格式 | 480i/p; 576i/p; 720p; 1080i/p，1920x1200 |
音频输出格式 | 2通道LPCM |
工作频率 | |
垂直频率范围 | 60Hz |
输入视频放大器带宽 | 1.65Gbps/165MHz |
机械的 | |
尺寸（LXWXH） | 90x60x22mm |
重量（净） | 0.1公斤 |
保修单 | |
有限保修 | 1年零件和劳动 |
环境的 | |
工作温度 | 0至 +70℃ |
操作湿度 | 10％至85％RH（无凝结） |
存储温度 | -10至 +80℃ |
存储湿度 | 5％至95％RH（无凝结） |
电力需求 | |
外部电源 | DC 5V 1A |
功耗（最大） | 2.5W |
监管批准 | |
转换器单元 | CE，FCC，Rohs |
电源 | CE，FCC，PSE，TK，UL |
配件适配器 | |
交流电源适配器 | 美国标准，英国标准等 |
用户手册 | 英语版本 |

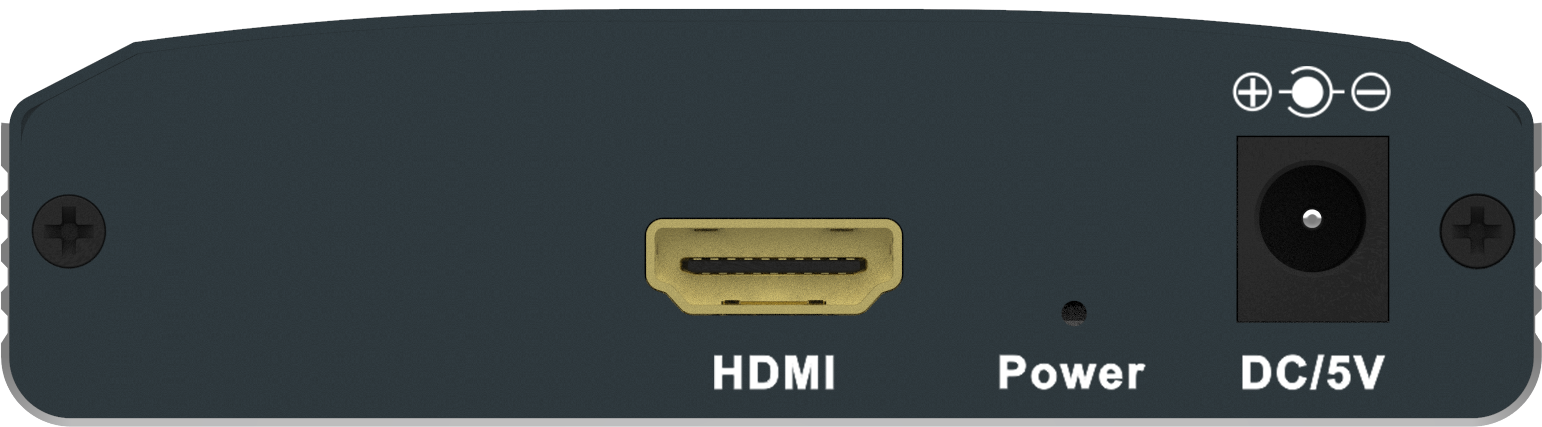

5.0 面板简介
HDMI -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》输入
电源-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
DC/5V--------------------------------------------DC Power Input
立体声-------------------------------------------------------------------------------------------------------------------------------》输出
VGA----------------------------------------------------VGA Output
HDMI ------------------------------------------------------------------------- HDMI输出

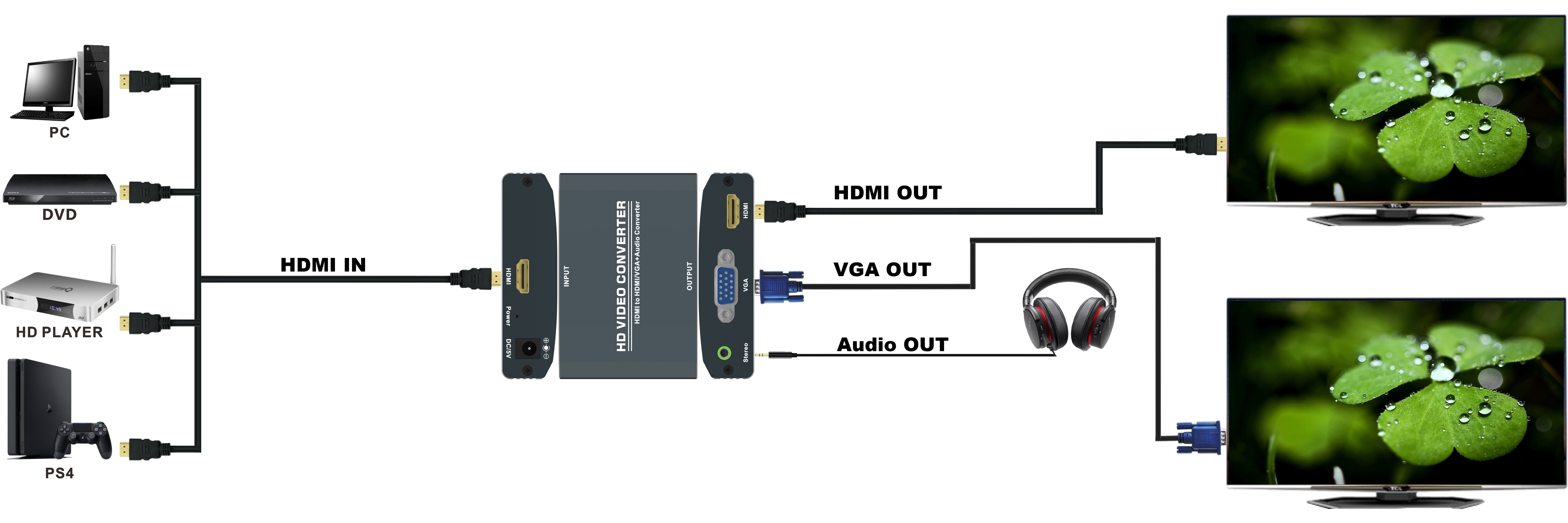

6.0 连接和操作
安装之前，请确保您希望连接的所有设备已关闭。
1。将HDMI输入从源设备连接到此转换器。（输入电缆
可选）
2。将此产品的VGA和立体声音频输出连接到显示器。
3。将该产品的HDMI输出连接到显示器。
3。将5V电源的直流侧插入中，然后连接
电源到墙壁出口。
4。在所有连接的设备上电源，选择显示设备的输入到
它的VGA频道。
5。不需要调整图像。这个转换器将定位
自动地。
注意：HDMI到VGA转换可能存在 以下兼容性
1。如果显示的VGA端口不支持50Hz时的刷新率，则当HDMI源设置为50Hz时，连接的显示器将没有图像。
2。如果显示屏端口不支持720p，1080i和1080p的分辨率，则当HDMI源设置为720p，1080i和1080p时，连接的显示将必须映像。
3。如果显示的VGA端口不支持交错分辨率，则当HDMI源设置为1080i.480i或576i时，它将没有图像。
我们的转换器完全支持上述格式。这些常见问题 主要是通过不支持这些格式的显示来解决的。
7.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1。请慢慢插入或拔下信号电缆，并且不会经常插入，拔下或摇动它们。
2。不应将设备放在阳光下，雨水和潮湿或未通风的环境下。
3。不应将液体物品放在设备上。
4。请勿在热源附近安装设备，例如火，电源或其他产生热量的放大器。
5。除将电缆连接到端口外，不要将金属或其他物体插入设备。
6。不要自己拆除设备；专业维护人员应维护它。
