0.1 “音高
26AWG导体
电缆USB中电子设备处理的整个USB协议
直接连接到Microcontroller UART或I/O PIN

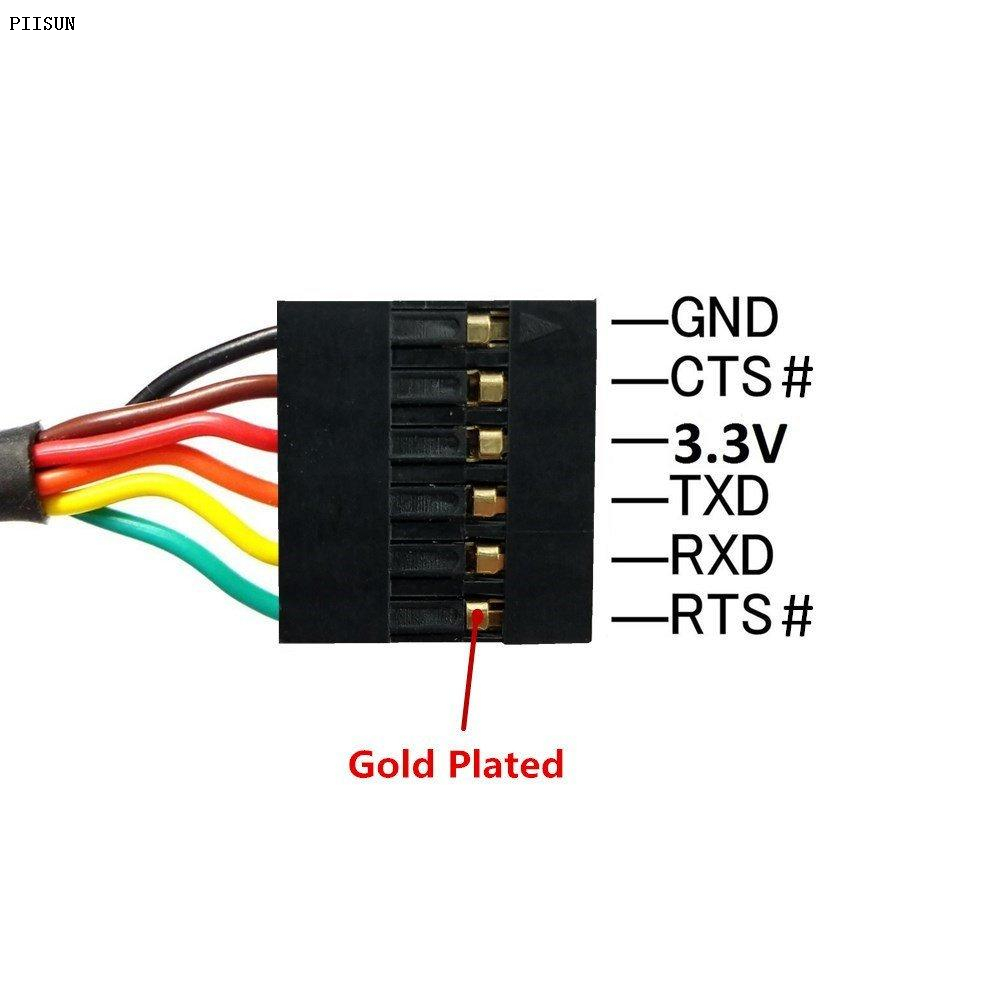

6向输出提供TX，RX，RTS＃，CTS＃，VCC和GND（Audio Jack仅提供TX，RX，GND）
支持FT232R FTDICHIP-ID™功能以提高安全性
USB带宽消耗低
-40至 +85°C工作温度范围
计算机和计算机外围设备

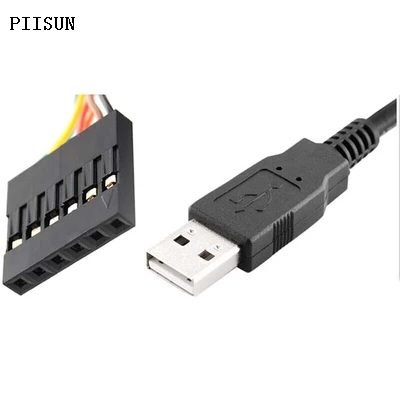

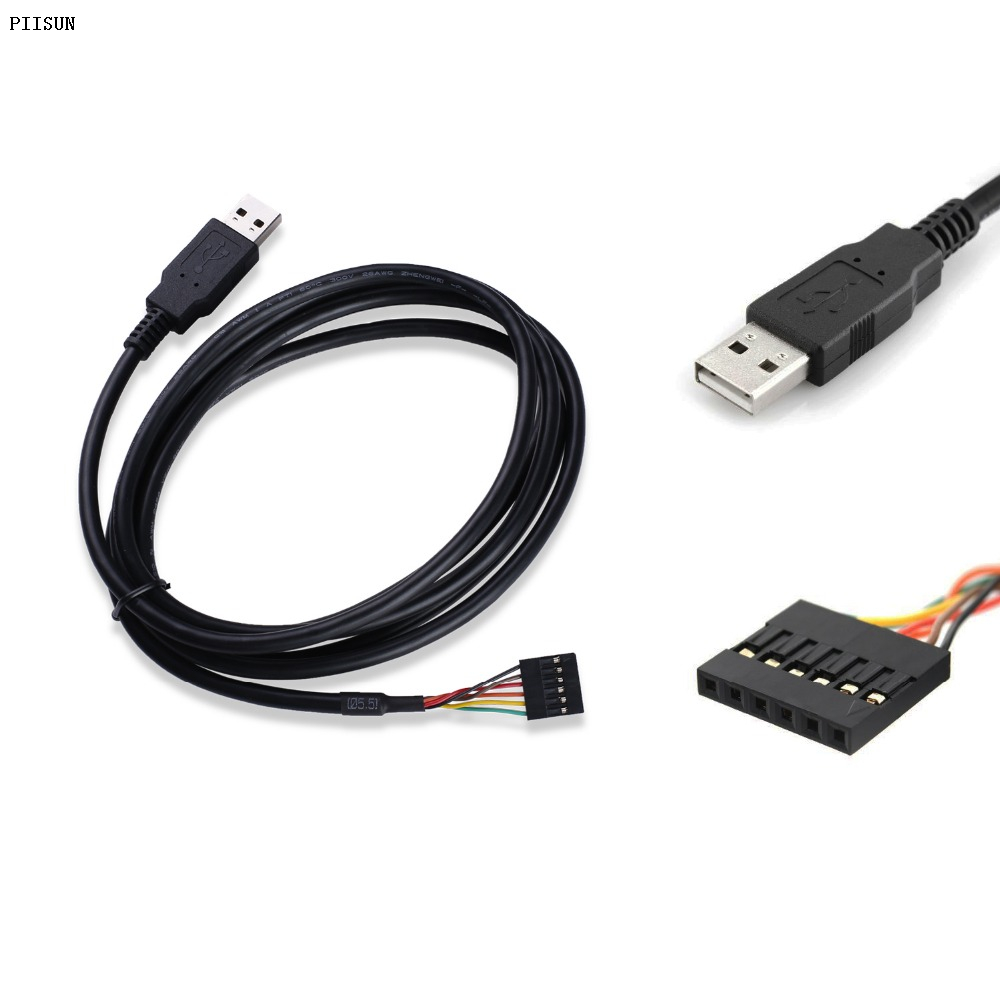

TTL-232R-5V/TTL-232R-3V3是一个USB到串行（TTL级）转换器电缆，它允许一种简单的方法将TTL接口单元连接到USB。此版本的FTDI的USB到TTL串行适配器电缆的I/O PIN配置为在5V级别上运行。

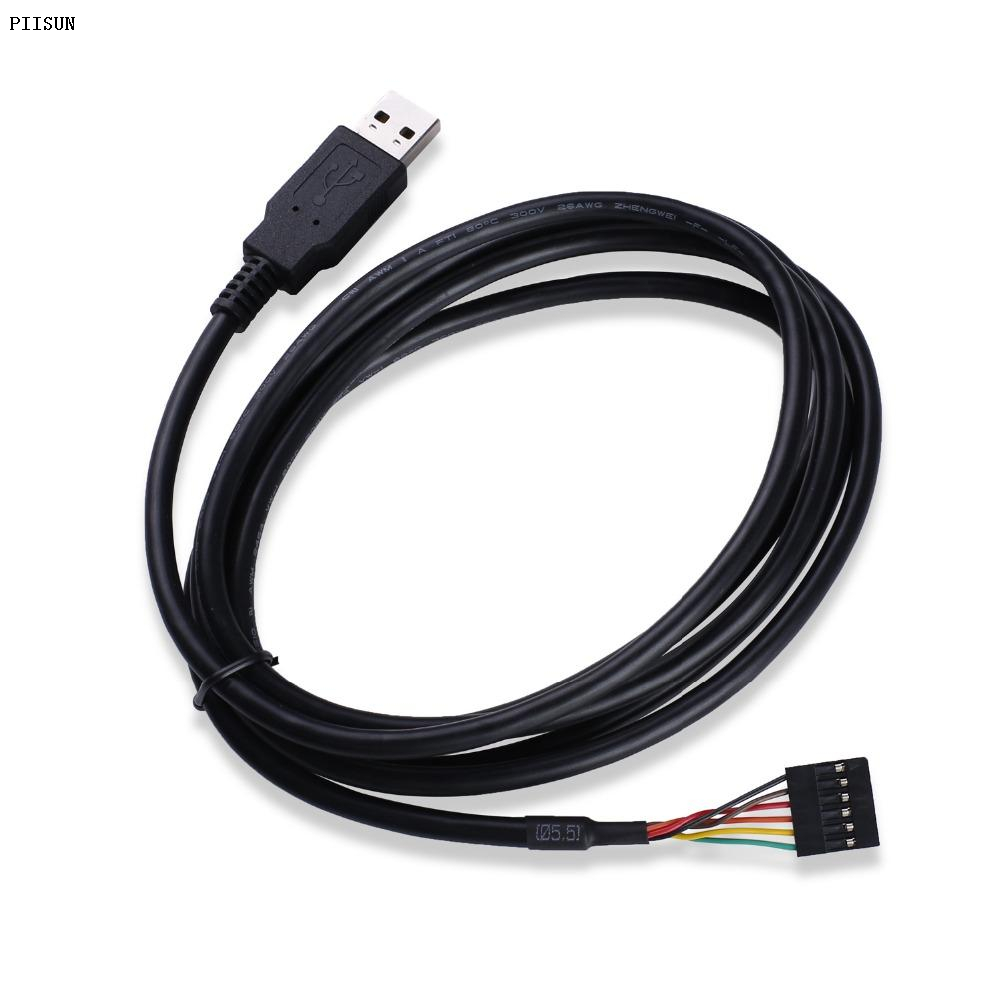

TTL-232R使用的FT232RQ IC包含在USB'A'连接器中，并在带有0.1英寸电缆的1.8米电缆的末端终止，并提供了0.1英寸的螺距标头插座，可访问Transmit（TX），Rececre（RX），RTS＃，RTS＃，CTS＃，CTS＃，VCC（5V）和GND和GND和GND。
TTL-232R-5V/TTL-232R-3V3完全符合ROHS，并散发出松动 - 包装在反静态袋中。它是FCC，CE和UKCA批准的。

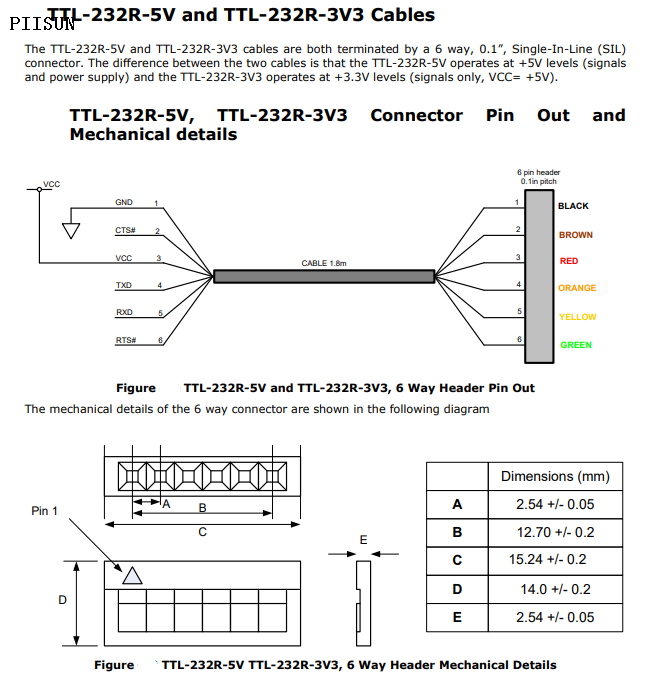

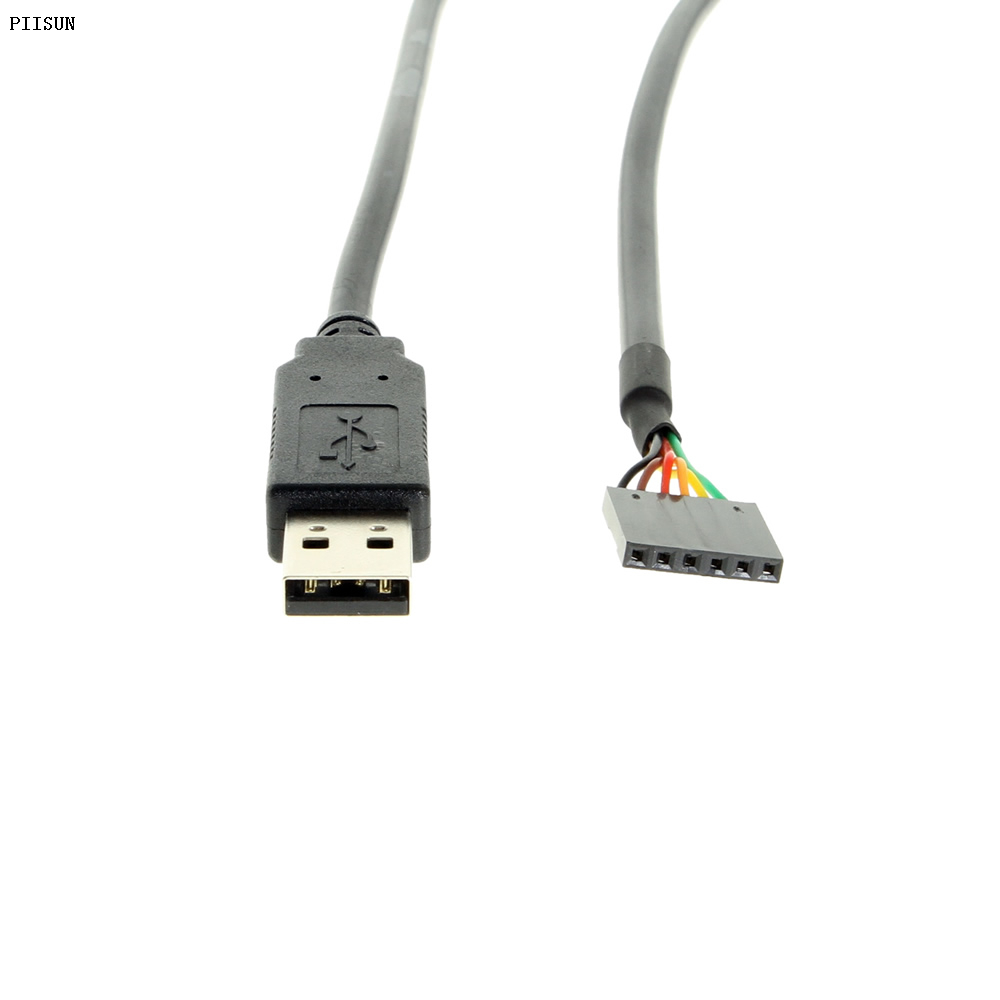

TTL-232R-5V/TTL-232R-3V3是具有 +5V TTL级UART信号的UART串行转换器电缆的USB。电缆的USB侧为USB供电，USB 2.0全速兼容。电缆均由6条，0.1 “单线（SIL）连接器终止。电缆包含一个小的内部电子电路板，利用FT232R，该电路板封装在电缆的USB连接器端中。
· 0.1 “音高
· 26AWG导体
· 电缆USB中电子设备处理的整个USB协议
· 直接连接到微控制器UART或I/O引脚
· 6向输出提供TX，RX，RTS＃，CTS＃，VCC和GND（Audio Jack仅提供TX，RX，GND）
· 支持FT232R FTDICHIP-ID™功能以提高安全性
· USB较低的带宽消耗量
· -40至 +85°C的工作温度范围

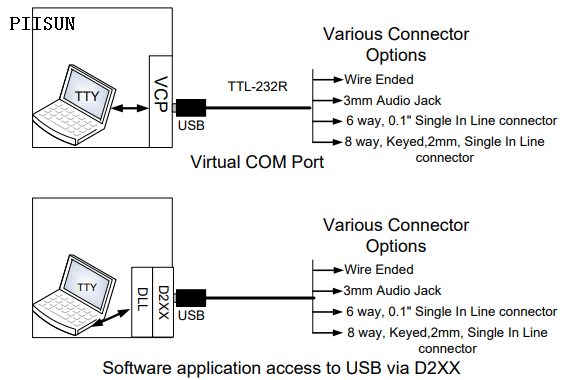

可用电缆和零件号下表1.1给出了可用TTL-232R电缆的详细信息
零件号 | 描述 | 结束连接器* | 电缆详细信息 |
TTL-232R-5V | USB到具有 +5V TTL级 UART信号的UART电缆。 | 6针SIL，0.1英寸螺距 | 6核，26AWG， |
TTL-232R-3V3 | USB到 +3.3V TTL级的UART电缆 UART信号 | 6针SIL，0.1英寸螺距 | 6核，26AWG， |
TTL-232R-5V-WE | USB到具有 +5V TTL级 UART信号的UART电缆。 | 电线结束（无 | 6核，26AWG， |
TTL-232R-3V3-WE | USB到 +3.3V TTL级的UART电缆 UART信号 | 电线结束（无 | 6核，26AWG， |
TTL-232R-5V-AJ | USB到具有 +5V TTL级 UART信号的UART电缆。 | 3.5毫米音频插孔 | 2核和螺旋， |
TTL-232R-3V3-AJ | USB到 +3.3V TTL级的UART电缆 UART信号 | 3.5毫米音频插孔 | 2核和螺旋， |
TTL-232R-3V3-2MM | USB到 +3.3V TTL级的UART电缆 UART信号 | 8方式，键合2mm | 7核，26 AWG， |
TTL到USB串行转换器典型应用：
USB到串行TTL级转换器
•将遗产外围设备升级为USB
•接口微控制器UART或I/O到USB
•接口FPGA / PLD到USB
•与FTDI VDRIVE2或VMUSIC2模块的接口。
•替换Max232类型级变速器，允许通过USB将产品直接连接到PC
•USB仪器PC接口
•USB工业控制
•USB软件 /硬件加密加密狗
自定义版本也可用（可遵守量施肥）。
