HDMI分离器
用户手册
HDMI 2x4开关/分离器
（3D Ultra HD 4KX2K@60Hz HDCP2.2）
为您的生活带来高度定义！
感谢您购买我们的产品。为了确保安全性和多年无故障操作，请在使用此产品之前仔细阅读手册。
1.0 介绍：
HDMI开关/分离器是一种可以分发HDMI信号而不会损失一个或多个高清显示设备（例如HDTV）的产品。它可以最佳效果优化您的家庭影院系统。
HDMI信号是从DVD，卫星接收器，机顶盒，DV摄像头，A/V接收器和其他HDMI设备等源设备中分发的，启用了高清显示设备，例如HDTV和HDMI平面面板显示。
2.0 特征：
1.符合HDMI 2.0规范。它适用于具有HDMI端口或数字端口的DVD和HDTV，例如源设备和高清显示设备， 并且符合HDCP1.1/1.2/1.2/1.4/2.2协议；
2.支持24bit RGB/YCBCR 4：4：4/ycbcr4：4：4：4：4：4：4：4：4：4：4：4：4：4：
4K2K@60Hz，带12bit ycbcr 4：4：4;
3。支持3D帧顺序视频格式最高1080p@60;
4。支持在不同分辨率下同时显示输出；
5。支持音频置换器；
6。蓝光DVD 24/50/60FS/HD-DVD/XVYCC;
7。音频格式DTS-HD/DOLBY-TRUEHD/LPCM7.1/DTS/DOLBY-AC3和DSD;
8。扩展传输距离并改善传输信号；
9。通过使用HDMI与DVI适配器兼容DVI；
10。金属套管设计和整体屏蔽而没有信号干扰。
3.0 包装配件：
1. HDMI 2×4 Switch/Splitter-------------------------------------1Pcs
2. Remote Control--------------------------------------------------1Pcs
3. 5V DC Power Adaptor------------------------------------------1Pcs
4. User Manual-------------------------------------------------------1Pcs
4.0技术参数
HDMI来源输入端口------------------------------------------------------------------------------------------------------------
显示设备输出端口--------------------------------------------------------------------------------------------------- 4
Source Port Connector----------------------------------------------------19 PIN HDMI
Display Device Port Connector------------------------------------------19 PIN HDMI
Output Audio Port---------------------------------------------------------SPDIFx1,R/Lx1
符合HDCP ---------------------------------------------------------------------------------------------------------
Single Link Range--------------------------------------------------------------3840x2160
Input Video Signal------------------------------------------------------0.5-1.0 Volts PP
Input DDC Signal--------------------------------------------------------5 Volts PP(TTL)
深色-------------------------------------------------------------------------------------------------------------- 48位
HDMI Version-----------------------------------------------------------------------HDMI2.0
带宽---------------------------------------------------------------------------------------------------------------------------最高600MHz
信号速度----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------]
The length of input cable------------------------------PS4≤10M；BLUE DVD≤10M
输出电缆的长度-----------------------------------------------------------------------------------------≤10m
电缆标准--------------------------------------------------------------------------- 28AWG HDMI2.0
垂直频率范围---------------------------------------------------------------------------------- 60Hz
功率消耗（最大）---------------------------------------------------------------------------------- 4.5瓦
操作温度----------------------------------------------------------------------------------------------------0--70℃
Working Voltage-------------------------------------------------------------------------DC 5V
Power Adaptor---------------------------------------------------------------------------5V 1A
Net Weight-------------------------------------------------------------------------------0.25kg
Dimension: L*W*H(mm)---------------------------------------------------------149x64x25

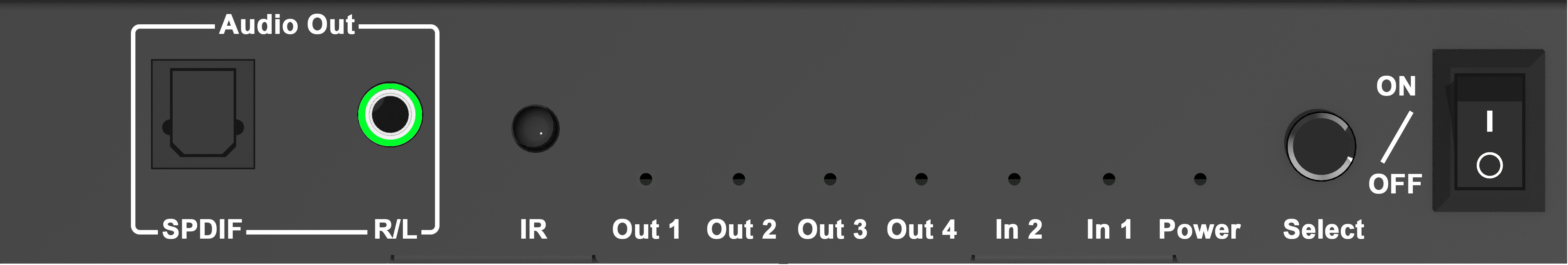

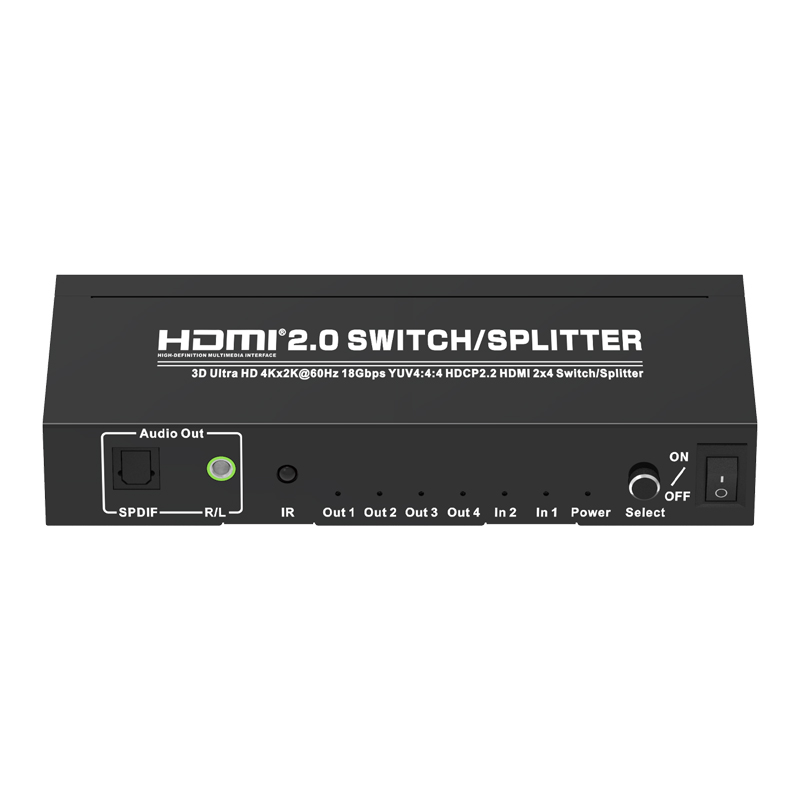

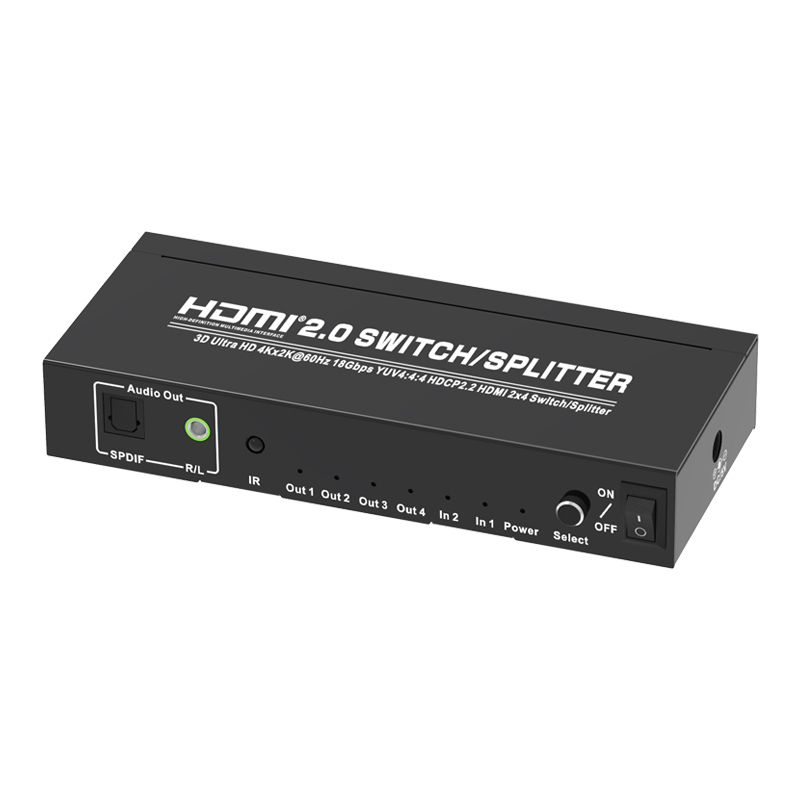

5.0 面板简介
SPDIF ---------------------------------------Digital Audio Output Port
R/L ---------------------------------------------------------------------------------------------------------------》
IR --------------------------------------------------------IR Receiver Port
Out1-4--------------------------------------------------Output1-4 Status
In1-2 ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》状态
电力-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》
选择--------------------------------------------------------------------输入选择按钮
ON/OFF ----------------------------------------------------------------------- - 电源按钮

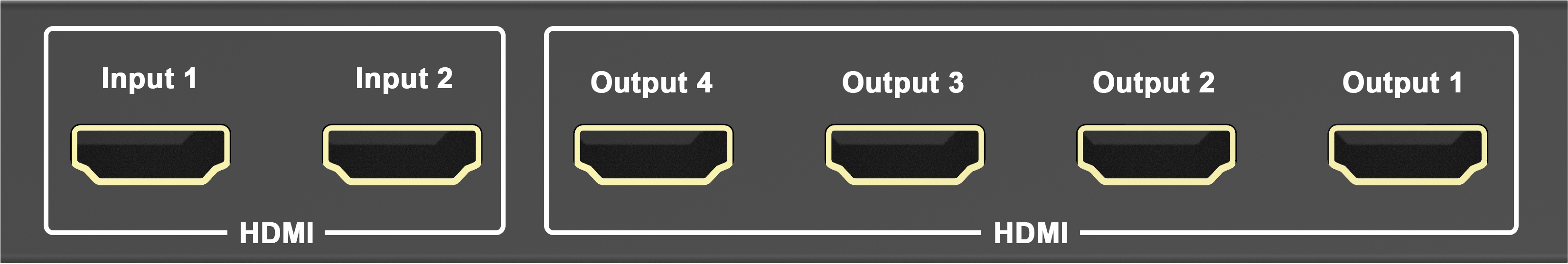

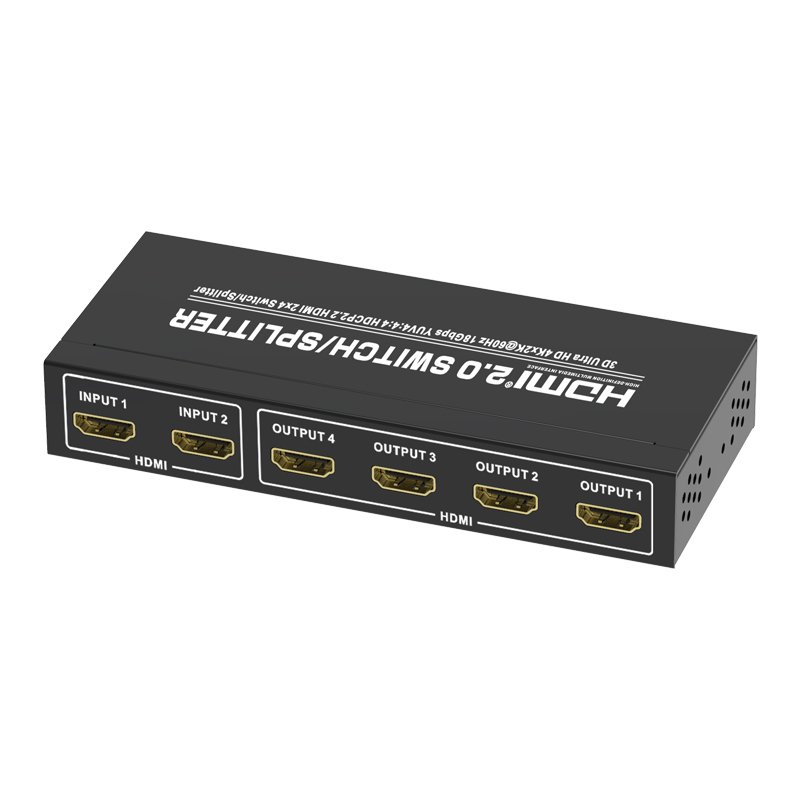

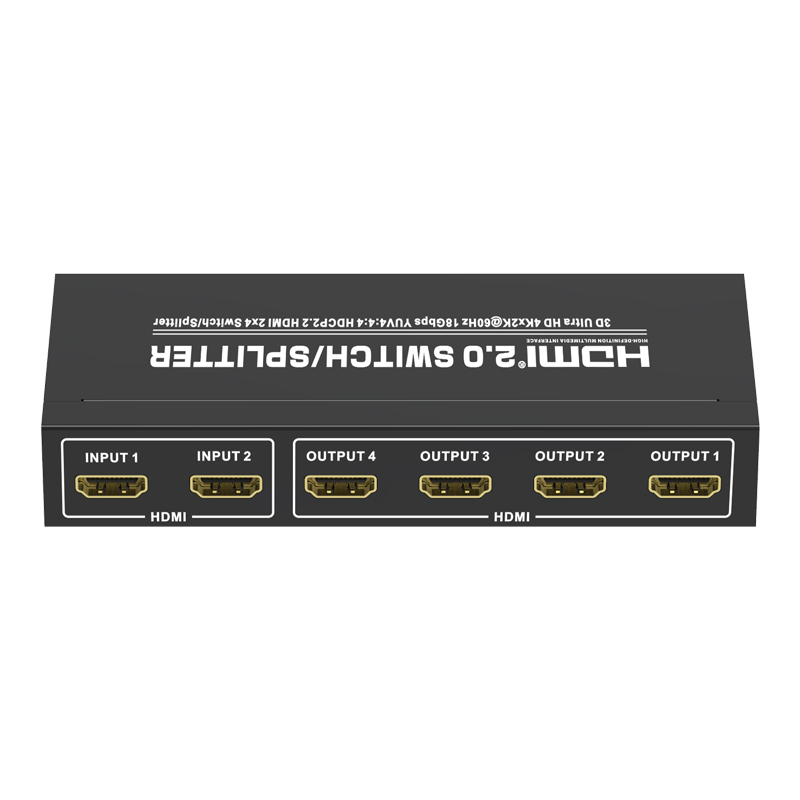

HDMI Input1-2----------------------------------HDMI Input1-2 Ports
HDMI Output1-4 -------------------------------------------------------------------------------------4端口
dc5v -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------》

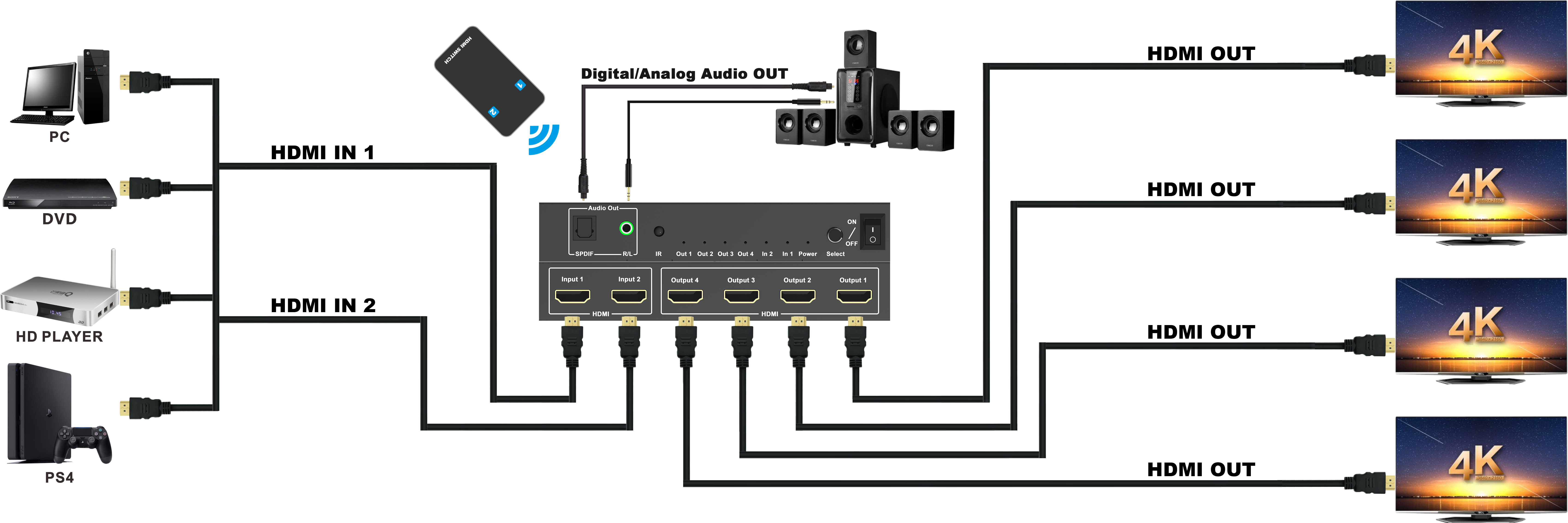

6.0连接图
6.01在拆分器的信号源和输入端口之间连接HDMI电缆。
6.02将HDMI电缆连接在分离器的输出端口和HDTV之间。
6.03连接分离器和电源适配器。
6.04打开信号源和HDTV的功率，然后起作用。
6.05使用遥控器或切换按钮选择所需的源。
说明：输入或输出设备的不同品牌，长度
连接电缆也会有所不同。
7.0 安装和预防措施
为避免电击，产品损坏并保护您的安全性，请注意以下内容：
1.请缓慢插上或拔下信号电缆，并且不经常插入，拔下或摇动它们。
2.设备不应放在阳光下，雨水和潮湿或未通风的环境下。
3.液体项目不应放在设备上。
4.请勿在热源附近安装设备，例如火灾，电源或其他产生热量的放大器。
5.除将电缆连接到端口外，不要将金属或其他物体插入设备。
6.不要自己拆除设备；专业维护人员应维护它。
